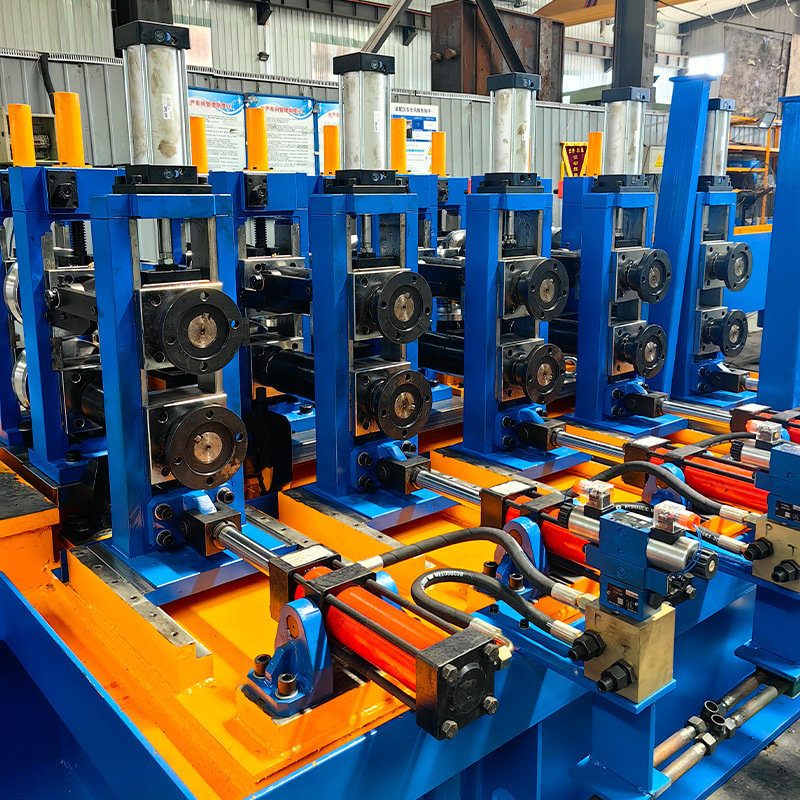

76-203mm Diametresi 1.5-8mm Kalınlığı Yüksek Frekanslı Kaynatılmış Boru Düzeni
En fazla 208 mm çapında. En fazla 8 mm kalınlığında.
Ürün Özellikleri
| Özellik |
Değer |
| Ürün Adı |
Yüksek frekanslı kaynaklı boru değirmeninin çapı Max 208mm Kalınlığı Max 8mm |
| Çekim Gücü |
σb≤500 Mpa |
| Kalınlık aralığı |
1.5-8mm |
| Maksimum Üretim Hızı |
20 ̊60 m/dakikada |
| Sabit kesim uzunluğu |
6-12m |
| Boru Boyut Aralığı |
φ76-φ203mm |
| Garanti |
Bir Yıl |
| Kaynak tipi |
Yüksek frekanslı kaynak |
Ürün Genel Görünümü
HG 165.2x9 (((7 ") yüksek hassasiyetli yüksek frekanslı kaynaklı boru üretim hattı yapısal boru üretimi için tasarlanmıştır.60x60-160x160 mm'lik ve kalınlığı 1'lik kare borular.5-8.0mm.
Bu üretim hattı, yerli ve uluslararası ekipmanlardan gelen yenilikçi tasarım unsurlarını içerir.kullanımı ve bakımını kolaylaştırmak için gelişmiş teknolojiyle tam PC veya bilgisayar kontrolü ile1990'ların başından bu yana uluslararası standartları karşılıyor ve yerli önde gelen teknolojiyi temsil ediyor.
Üretim süreci
- Açma → Düz Baş → Kesme ve kaynak → Akkumulator → Kalıplama
- HF kaynak makinesi → boncuk kesicisi → soğutma → boyutlandırma → hindi kafası → testere
- Çıkış Masası → Düzleştirme Makinesi (ihtiyaçlı) → Son Yüzü → Ambalaj → Depolama
Temel ekipman özellikleri
1- Arabayı yükle.
- Çıkış çapı: Φ1200-2000mm (alıcının onaylanması gereklidir)
- Şerit genişliği: 240-640mm
- En fazla bant ağırlığı: 10 TON
- Hız: 5m/dakika
- Asansör Türü: Hidrolik
- Çalışma basıncı: 10Mpa
2Bir Mandrel Hidrolik Çapraz
- Yapı: Bir mandrelli hidrolik açma kablosu
- Çıkarma çapı: Φ1200-2000mm
- Bobin iç çapı: Φ508mm
- Şerit genişliği: 240-640mm
- Şerit kalınlığı: 1.5-8.0mm
- En fazla bant ağırlığı: 10.0 TON
- Sürücü Motoru: 4kw, 380V
- Mandrel dönme hızı: Nmin=1r/min
3Düz Baş Makine.
Çelik şeridi düzleştirme işleminde düzgün bir şekilde kullanılır.
4Çipleme Düzeltme Makinesi.
- Düzeltme motoru: 15KW
- Çizgi rulo çapı: Φ210x900mm (40Cr malzemesi)
- Düzleştirme rulo çapı: Φ160x900mm (40Cr malzemesi)
- Düzleştirme Genişliği: 240-640mm
- Çipleme/düzleştirme kalınlığı: 1.5-8.0mm
- Hız: 0-11M/Min
5- Kesme ve kaynak
- Çelik şerit kalınlığı: 1.5-8.0mm
- Çelik şerit genişliği: 240-640mm
- Çelik bant dayanıklılığı: δs ≤345Mpa, δb ≤610Mpa
- Kesim tipi: Hidrolik
- Kompresör tipi: Hidrolik
- Kaynak tipi: Motorlu hareket
- Hidrolik çalışma basıncı: 10Mpa
- Bıçak malzemesi: H13
6Yatay Akkumulator
- Çap: 10000mm
- Çelik bobin kalınlığı: 1.5-8.0mm
- Şerit genişliği: 240-640mm
- Maksimum taşıma hızı: 100-180 m/dakikada
- Besleme motoru gücü: DC 90kw
- Akkumülatör vücudu motor gücü: AC 15KW×16
- Depolama uzunluğu: 500-1000M
7. Kalıplama ve Boyutlandırma Mühendisi
- Geleneksel Tipi: W Eğme
- Redüksiyon grubu tahrik türü: Helical Gear (Carburizing)
- Yedek oçaklı U-Joint hızlı değişim sistemi
- Giriş Yan Kılavuzu ve Çipçık Rulo Sistemi
- Kaba şekillendirme: 4 ana stand, 4 yan stand
- Rafine Yapım: 3 ana basamak, 3 yan basamak
- Sürüş motor gücü: 160Kw
8. Döşeme Tesisi
- Boru malzemesi: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Yuvarlak boru aralığı: 76-203mm
- Kare boru aralığı: 75x75-150x150mm
- En yüksek hat hızı: 60m/dakikada
- Boru kesimi uzunluğu: 4000 ′′15000 mm
- Kesme hassasiyeti: ±2mm
- Burrs miktarı: Max 0.2mm
9. Çıkış Tablosu ve Taşıyıcı
- Toplam Uzunluğu: Yaklaşık 25 metre.
- Çekim mesafesi: 600 mm
- Sürücü: Çevirmenle zincir ve hız kontrolü olan AC motor (3EA)
- İyi/kötü borular için ayırma sistemi de dahil
- Kontrol kaydırma: 4 sıra × uzunluk 2M + cep 4 sıra × genişlik 1.2M
- Kötü borular cebinde: 6 sıra × genişliği 1.5M
10Düzleştirme makinesi (ihtiyaçlı)
- Boru Düzeltmesi: Maksimum verim sınırı <355mpa
- Çap aralığı: Φ76-Φ203mm
- Yükleme mesafesi: 650 mm
- Boğaz çapı: 250 mm
- Uzunluk: 380mm
- Dönüş açısı: 37.183-43.426 derece
- Düzeltme hızı: 20-60m/min
- Motor: 55kw×2 set
11. Baş Çamferleme Makinesi (Farklı)
Çelik boruların uç yüzünü freze ve karıştırmak için özel ekipman, otomatik çalıştırma için elektrikli kontrolü olan mekanik ve servo tahrik ile.Çift istasyon tasarımı, iki çelik boruyu aynı anda işlemeye izin verir.
S1: Üretici veya ticaret şirketi misiniz?
A1: biz 20 yıldan fazla deneyimli bir üreticiyiz.
S2: Ürettiğiniz borunun en büyük boyutu nedir?
A2: En fazla φ630mm
S3: Müşteri makinesi hattını ziyaret edebilir miyim?
A3: Evet, ama önce müşterimden onay almam gerekiyor.
S4: makinelerinin avantajları nelerdir?
A4:Tam otomatik, Doğrudan şekillendirme kare, Paylaşma silindirleri. Hızlı değişim sistemi
S5:Satırımı nasıl alabilirim?
A5:Lütfen boru boyutu ve kalınlığı için gereksinimlerinizi bize gönderin.
