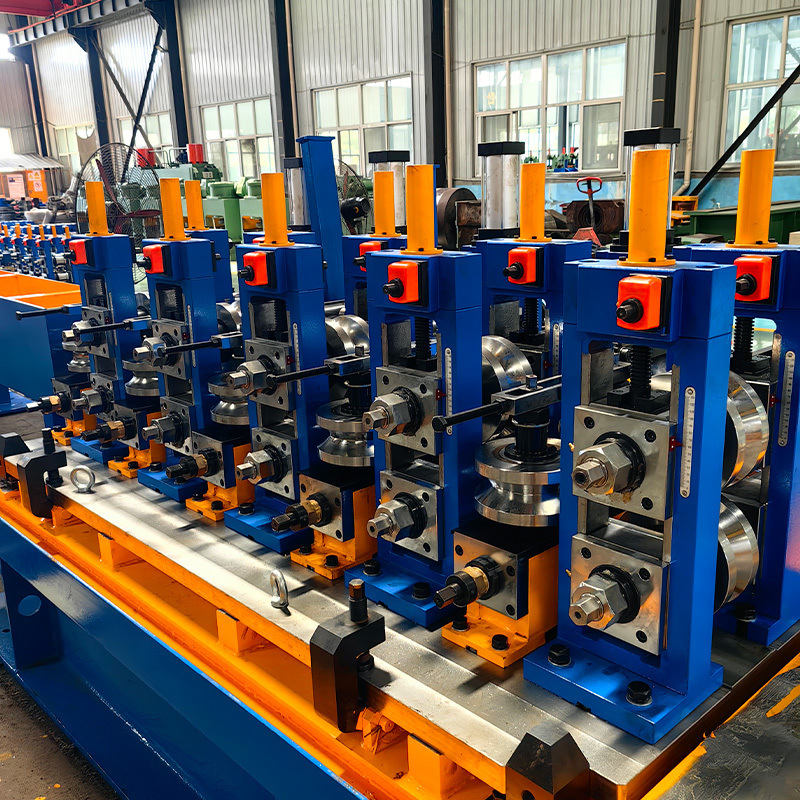

ERW Çelik Boru Yüksek Frekans Kaynaklı Boru Fabrikası

HG 165,2x9(7") yüksek hassasiyetli yüksek frekans kaynaklı boru üretim hattı, aşağıdaki yeteneklere sahip yapısal boruların üretimi için tasarlanmıştır:

• Yuvarlak boru çapı: 76,3-165,2 mm, kalınlık 2,0-9,0 mm
• Kare boru boyutu: 75x75-150x150mm, kalınlık 2,0-9,0mm
• Dikdörtgen boru boyutu: 100x50-200x100mm, kalınlık 2,0-9,0mm

Bu üretim hattı, PC/bilgisayar kontrolü ile ileri teknolojiyi bir araya getirerek, uluslararası standartlara ulaşırken rahat çalışma ve bakım sunar.

• Malzeme: Sıcak haddelenmiş veya soğuk haddelenmiş çelik şerit (SRT355, SGT355, STK490, SGH490, POSMAC)
• Kalınlık: 2,0-9,0 mm
• Genişlik: 230-600mm
• Bobin iç çapı: Φ508mm
• Bobin dış çapı: Φ1200-Φ2000mm (alıcı tarafından son onay)
• Maksimum bobin ağırlığı: 10 ton
• Değirmen hızı: Maksimum 60m/dak
• Şerit kenarı durumu: Dilme
• Hat yönü: Sağdan Sola

Tam üretim süreci şunları içerir:

• Açıcı → Düz kafa → Makas ve kaynak makinesi → Akümülatör → Şekillendirme
• HF kaynak makinesi → Boncuk kesici → Soğutma → Ebatlama → Türkiye kafası
• Testere → Çıkış tablası → Doğrultma makinesi (isteğe bağlı) → Uç yüzleyici → Paketleme → Depolama

• Bobin dış çapı: Φ1200-2000mm
• Şerit genişliği: 230-600mm
• Maksimum şerit ağırlığı: 10 ton
• Hız: 5 m/dak
• Kaldırma tipi: Hidrolik

• Genişletme türü: Hidrolik genişletme
• Tahrik motoru: 4kw, 380V
• Mandrel dönüş hızı: Nmin=1 dev/dak
• Gerginliği ayarlanabilir tip su soğutmalı disk freni içerir

• Tesviye motoru: 15KW
• Tutam rulo çapı: Φ210x900mm (malzeme: 40Cr)
• Tesviye rulo çapı: Φ160x900mm (malzeme: 40Cr)
• Tesviye genişliği: 230-600mm
• Sıkıştırma / Tesviye hızı: 0-11M / Min

• Helisel dişli redüktörlü geleneksel W Bükme tipi
• Rulo değişimi için U-Joint hızlı değiştirme sistemi
• Sürüş motor gücü: 160Kw
• AC motor ayarlı 4'lü tip sıkmalı rulo sehpaları
• 2 kafalı dış boncuk kesici (hidrolik ayar)

• Maksimum hat hızı: 60 m/dak
• Boru kesme uzunluğu: 4000-15000mm
• Kesme hassasiyeti: ±2mm
• Çapak miktarı: Maksimum 0,2 mm
• 37kw ana motorla tahrik edilen servo motor
• Koni şeklinde girişe sahip 3 grup hidrolik kelepçe içerir

• Toplam uzunluk: ~25 metre, 600 mm dönüş aralığı ile
• İnverter tarafından hız kontrolü ile tahrik edilen AC motor
• İyi ve arızalı boruların otomatik olarak sınıflandırılması
• Dış yüzey temizliği için hava üfleme sistemi

• Boru çapı: Φ76,3-Φ165,2mm
• Düzeltme hızı: 20-60m/dak
• Motor gücü: 55kw×2 set
• Üst silindir kaldırma aralığı: 250mm
• Hassas kontrol için sonsuz dişli kutusu ayarına sahiptir
