Yüksek Frekans Kaynaklı Boru Değirmeni HG 203x8 Boru Değirmeni Makinesi
Ürün Özellikleri
| Bağlanmak |
Değer |
| Bobin Kalınlığı |
1,5-8 mm |
| Bobin Genişliği |
240-640mm |
| İç Çap |
φ508~φ610mm |
| Dış Çap |
φ1200~φ2000mm |
| Maksimum Hız |
60 m/dak |
| Garanti |
Bir Yıl |
| Malzeme |
Düşük Karbonlu HRC |
Ürüne Genel Bakış
HG 165.2x9 yüksek hassasiyetli yüksek frekans kaynaklı boru üretim hattı, yapısal boru üretimi için tasarlanmıştır ve şunları üretebilir:
- Yuvarlak borular: 1,5-8,0 mm kalınlığında φ76-203 mm
- Kare borular: 60x60-160x160mm, kalınlığı 1,5-8,0mm
Bu üretim hattı, tam PC/bilgisayar kontrolü ile yenilikçi tasarımı bir araya getirerek, ileri teknoloji, kolay kullanım ve bakım sunan, uluslararası standartları karşılayan bir yapıya sahiptir.
Teknik Özellikler
1. Hammadde Koşulları
- Sıcak haddelenmiş veya soğuk haddelenmiş çelik şerit
- Malzeme: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Şerit kalınlığı: 1,5-8,0 mm
- Şerit genişliği: 240-640mm
- Bobin iç çapı: Φ508mm
- Bobin dış çapı: Φ1200-Φ2000mm (alıcı tarafından son onay)
- Maksimum bobin ağırlığı: 10 ton
- Değirmen hızı: Maksimum 60m/dak
- Şerit kenarı durumu: Dilme
- Hat yönü: Sağdan Sola (alıcı tarafından son onay)
2. Boru Boyutu Aralığı
- Yuvarlak boru: φ76-φ203mm
- Kare tüp: 60x60-160x160mm
- Ürün kalınlığı: 1,5-8,0 mm
- Uzunluk: 4-7M
- Hız: Maksimum 60m/dak
Üretim Süreci
Açıcı → Düz kafa → Makas ve kaynak makinesi → Akümülatör → Şekillendirme → HF kaynak makinesi → Boncuk kesici → Soğutma → Boyutlandırma → Türkiye kafası → Testere → Çıkış tablosu → Doğrultma makinesi (isteğe bağlı) → Son yüzleyici → Paketleme → Mağaza
Ana Ekipman Bileşenleri
1. Araba Yükleme
- Bobin dış çapı: Φ1200-2000mm (alıcı tarafından son onay)
- Şerit genişliği: 240-640mm
- Maksimum şerit ağırlığı: 10 ton
- Hız: 5 m/dak
- Kaldırma tipi: Hidrolik
- Yağ silindiri modeli: Y-HG1-E200/120x860LF3-L1o
2. Tek Mandrelli Hidrolik Açıcı
- Yapı: Bir mandrelli hidrolik açıcı
- Bobin dış çapı: Φ1200-2000mm
- Bobin iç çapı: Φ508mm
- Şerit genişliği: 240-640mm
- Şerit kalınlığı: 1,5-8,0 mm
- Maksimum şerit ağırlığı: 10,0 ton
- Genişletme türü: Hidrolik genişletme
- Tahrik motoru: 4kw, 380V
- Mandrel dönüş hızı: Nmin=1 dev/dak
3. Düz Kafa Makinası
Baskı kolu ve kürek başlığı bileşiminden oluşan ekipman, çelik şeridin düzgün bir şekilde tesviye makinesine yönlendirilmesi için kullanılır.
4. Tutam Tesviye Makinası
- Tesviye motoru: 15KW
- Tutam rulo çapı: Φ210x900mm (malzeme: 40Cr)
- Tesviye rulo çapı: Φ160x900mm (malzeme: 40Cr)
- Tesviye genişliği: 240-640mm
- Tutam/Tesviye kalınlığı: 1,5-8,0 mm
- Sıkıştırma / tesviye Hızı: 0-11M / Min
5. Kesme ve Kaynakçı
- Çelik şerit kalınlığı: 1,5-8,0 mm
- Çelik şerit genişliği: 240-640mm
- Kesme tipi: Hidrolik
- Sıkıştırma türü: Hidrolik
- Kaynak tipi: Motorize hareket
- Marka: Şangay CO2 kaynakçı
- Hidrolik çalışma basıncı: 10Mpa
- Bıçak malzemesi: H13
6. Yatay Akümülatör
- Çap: 10000mm
- Çelik bobin kalınlığı: 1,5-8,0 mm
- Şerit genişliği: 240-640mm
- Malzeme taşıma hızı: Vmax=100-180m/dak
- Besleme motoru gücü: DC 90kw Z4-200-31 (yapımcı: WANGPAI)
- Akümülatör gövdesi motor gücü: AC 15KWX16
- Depolama uzunluğu: 500-1000M

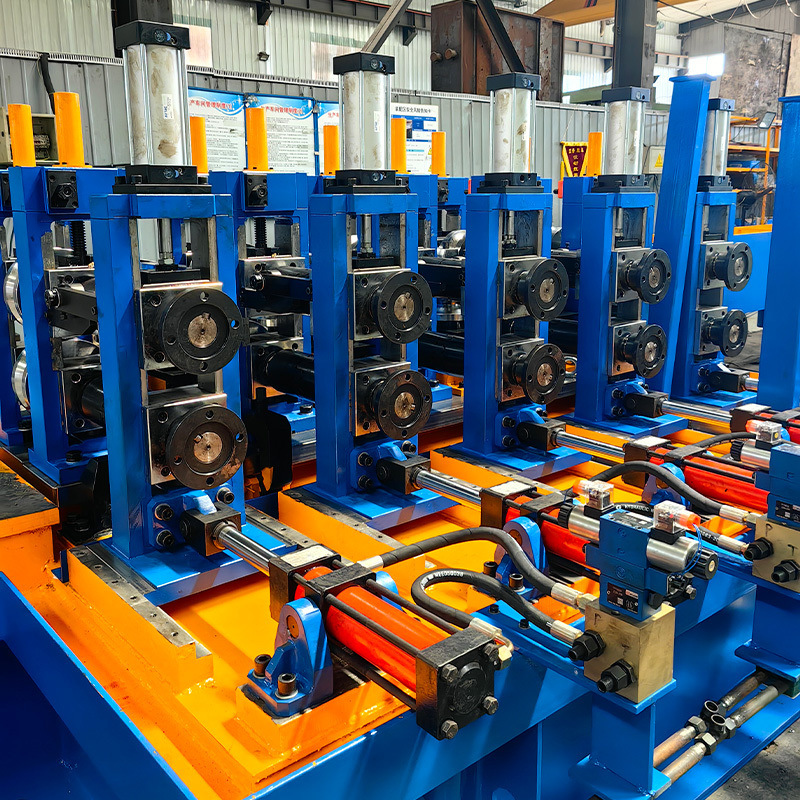

7. Şekillendirme ve Ebatlama Değirmeni
- Geleneksel Tip: W Bükme
- Redüktör Grubu Tahrik Tipi: Helisel Dişli (Karbürleme)
- U-Mafsal hızlı değiştirme sistemi (Rulo Değişimi için Yedek Şaftlar ve B/R Kutusu 1 takım)
- Giriş Yan kılavuzu ve Sıkıştırma Rulo sistemi
8. Freze Testere
- Boru malzemesi: SRT355, SGT355 (STK490, SGH490, POSMAC)
- Yuvarlak boru: 76-203 mm, Kalınlık: 1,5-8,0 mm
- Kare boru: 75x75-150x150 mm, Kalınlık: 1,5-8,0 mm
- Maksimum hat hızı: 60 m/dak
- Boru kesme uzunluğu: 4000~15000 mm
- Kesme hassasiyeti: ±2 mm
9. Çıkış Masası, Konveyör
- Toplam uzunluk: Yaklaşık 25 metre
- Rulo aralığı: 600 mm
- Tahrik: Inverter ile zincir ve hız kontrollü AC Motor (3EA)
- Muayene kızağı ve bozuk boru cebi içerir
10. Doğrultma Makinası (Opsiyonel)
- Boru çapı: Φ76-Φ203mm
- Düzeltme silindirinin rulo mesafesi: 650mm
- Düzeltme hızı: 20-60m/dak
- Motor gücü: 55kw×2 set
ERW Boru Değirmeni Diğer Modeller
| Modeli |
Çap Aralığı |
Boru Kalınlığı |
Kalıplama Hızı (m/dak) |
Motor Gücü (KW) |
| HG20 |
8-20MM |
0.3-1MM |
30-120 |
55 |
| HG32 |
12-32MM |
0.3-2.0MM |
30-120 |
75 |
| HG50 |
16-50MM |
0.8-2.5MM |
30-110 |
110 |
| HG60 |
20-60MM |
0.8-3MM |
30-100 |
132 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
S1: Üretici veya ticaret şirketi misiniz?
A1: biz üreticiyiz, 20 yıldan fazla deneyime sahibiz.
S2: Ürettiğiniz borunun maksimum boyutu nedir?
A2: Maksimum φ630mm
S3: Müşteri makine hattınızı ziyaret edebilir miyim?
A3: Evet, ancak öncelikle müşterimden anlaşma almam gerekiyor.
S4: makinenizin avantajları nelerdir?
A4: Tam otomatik, Doğrudan şekillendirme karesi, Paylaşım silindirleri içerir. Hızlı değişim sistemi
Q5: teklifi nasıl alabilirim?
A5: Lütfen boru boyutu ve kalınlığı gereksinimlerinizi bize gönderin.
