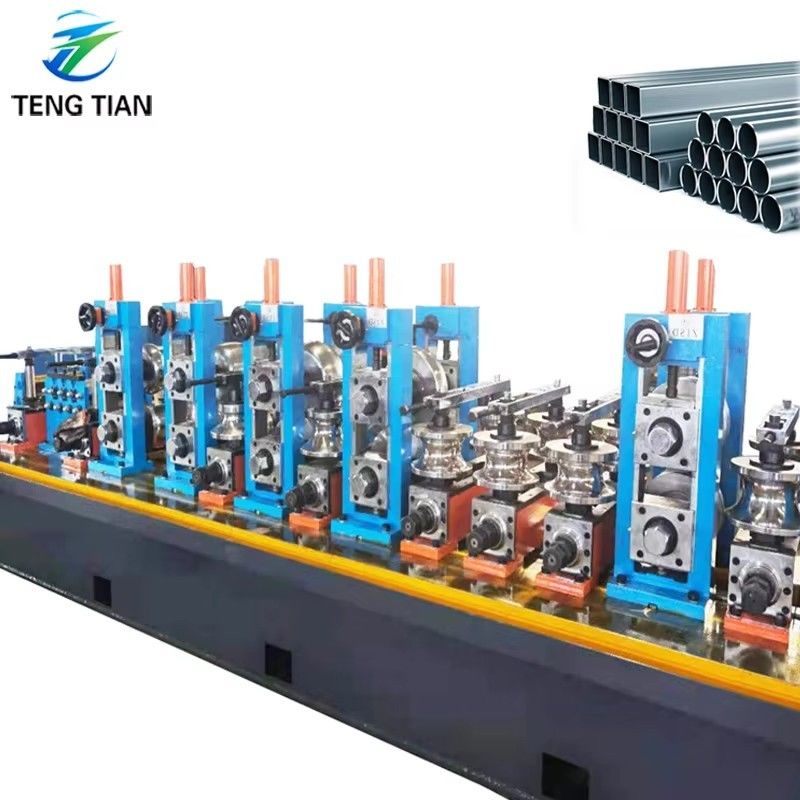

HG254 yüksek hassasiyetli yüksek frekanslı kaynaklı boru üretim hattı esas olarakkare boru boyutu70x70-150x150mm,,kalınlığı 2.0-10.0mm'dir.yuvarlak boru89-190mmkalınlığı 2,0-10,0 mm olan,kare boru boyutu70x70-150x150mm,,Bu üretim hattı her birim ekipman, yerli ve yabancı benzer ekipmanların tam kullanımı, yenilikçi tasarım, PC veya bilgisayar kontrolü ile tam kontrol,gelişmiş teknoloji, kullanımı ve bakımı için uygun ve 90'ların başında uluslararası seviyeye ulaştı.

• Çiğ madde,Fbitmiş ürün,Process, veUSer yapılandırma profili

1.:Hazır malzemenin koşulları

(1)Sıcak veya soğuk olarak yuvarlanmış çelik şeridi (GB700-88, GB1591-88'e uygun)

(2)δs Verim noktası ≤345Mpa, δb Çekim direnci ≤610Mpa

(3) Şerit kalınlığı:

1)Türlü boru kalınlığı:2.0-10.0mm

2) Kare boru kalınlığı 2.0-10.0mm, Düzgen boru kalınlığı 2.0-10.0mm

(4) Çelik şerit genişliği: 280-600mm ((± 0,2mm)

(5) Çelik sarmalın iç çapı: Φ508mm ~ Φ760mm(alıcı nihayet onayladı)

(6) Çelik bobin dışı çapı: Φ1200-Φ2000mm(alıcı nihayet onayladı)

(7) En fazla bobin ağırlığı:15,000Kg

2.PBoyut aralığı

(1)OD:

1) yuvarlak boru: φ89-φ190mm,

2) kare tüp: 70X70-150X150mm,

(2)Ürün kalınlığı:

1) yuvarlak boru:2.0-10.0 mm

2) kare ve dikdörtgen boru:2.0-10.0mm

(3) Uzunluk:6-15M

(4) Hız: 20-50m/dakikada

3.PRoduct süreci

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.PRoduct hassasiyeti:

Boru dışı çapı toleransı: ±0,1mm

5.HF kaynak gücü:

600KW

Ana ekipmanın tanıtımı

1.LOading araba

Yükleme arabası, çelik bobini yükleme pozisyonundan çıkartmaya kadar yapmak için kullanılır.böylece çelik sarmal iç deliği doğru bir şekilde uncoiler'in mandrel üzerine ayarlanmıştır, sarmaşının gerilimini, orijinal konuma geri it.

2.Bir mandrel hidrolikRulo açmak

(1) Yapı: Bir mandrelli hidrolik uncoiler

(2) Spesifikasyon

3.SHızlı baş makinesi

Ekipman, kurşun çelik şeridi düzleştirmek için kullanılır.

Basınç kolları, kürek başı bileşimi var.

4. Pinç düzeleme makinesi

(1) Bu makine, çelik şerit başını ve ucunu düzeltmek için kullanılır, kesme ve kaynak için kolaylaştırır.

(2) Düzeltme motoru:15KW

(3) Çizik rulo çapı: Φ210x900mm, rulo malzemesi:40Cr,

(4) Düzleştirme rulo çapı: Φ160x900mm, rulo malzemesi:40Cr,

(5) Düzleştirme genişliği: 280-600mm

(6) Çizik/Düzleştirme kalınlığı:2.0-10.0mm

(7) Sıkıştırma/düzleştirme hızı: 0-11M/Min

5. Yarı otomatik kesme ve kaynak

(1) Çelik şerit başını ve uçlarını kesmek ve kaynaklamak için kullanmak, boru değirmeninin sürekli ürün olmasını sağlar.

(2) Çelik şerit kalınlığı: 2,0-10,0mm

(3) Çelik şerit genişliği: 280-600mm

(4) Çelik şerit dayanıklılığı:

δs Verim noktası ≤345Mpa δb Çekim direnci ≤610Mpa

(5)Kırma tipi: hidrolik

(6)Sıkıştırma tipi: hidrolik

(7) Kaynak türü: motorlu hareketle kaynak

(8) Marka: shanghai CO2 kaynak makinesi

(9) Hidrolik çalışma basıncı:10Mpa

(10) Bıçak malzemesi: H13

6.Hyatay bir akülatör

(1) Bu makine, kaydırma kaynakçısı ve ana makine arasında (formasyon boyutlandırma fabrikası), bir silindir çelik rulo kullanıldıktan sonra kullanılır, bir sonraki silindir ruloları çözülmeden hazırlanmadan önce,kesme ve kıç kaynak zamanı, ev sahibi (forming boyutlandırma fabrikası) sürekli üretim ve yeterli bant çelik depolamasını sağlamak.

(2) Motor markası: WANGPAI

(3)Bu birim esas olarak şunları içerir:içindeBaskı ve taşıma malzemesi cihazı,Akkumulatör toplama,taşıma malzeme birimi,Elektrikli kontrol ünitesi.

1)Press & taşıma malzemesi cihazı

Baskı ve taşıma malzeme aygıtı: Bu ana çerçeve, elektrikli motor, fren birimi, çevre yönü aktarma güç aksı azaltma hızı, baskı ve taşıma rulo,Rehber rulo basınçlı hava sistemi, denetlenen hız birimi; Akkumulatöre bant çeliği sağlayabilir ve ortalama süreler taşıma hızı bilgisini elektrikli kontrol sistemine aktarır,Durun dediğimizde malzemeyi bu üniteye götürün., elektrikli motor ve basın durdurur ve mola ile taşıma malzeme yuvarlama, ve aynı zamanda elektrikli motor ve taşıma malzeme hızını taşıyan ünite taşıma hızını ayarlayabilirsiniz.

2) Akkumulatör çerçeve montajı

Akkumulatör çerçeve montajı: elektrik motoru, çerçeve, iç çember yuvarlaması, dış çember yuvarlaması ve basınç yuvarlaması içerir.Basınç & taşıma biriminden bant çelik malzeme depolamak için kullanılabilir ve merkez gönderme malzeme rulo çekmek olabilir.

3)Gönderme malzeme aygıtı

Gönderme malzeme aygıtı: çerçeve, rehber yön ruloları, yüksek veya düşük bir yerden çıkış rulolarını içerir.Çelik şeridi şekil sistemi taşıyabilir ve elektrikli kontrol cihazına taşımak malzeme hızı bilgi gönderebilir.

(4)SBelirleme:

1)Diametri: 12000mm

2) Çelik sarmal kalınlığı:2.0-10.0mm; genişliği:280-600mm

3) Taşıma malzemesinin gidiş hızı:Vmax=100-120m/min

4) Besleme motor gücü: DC 90kw Z4-200-31 (yapımcı:WANGPAI)

5)Akkumülatör vücut motor gücü: AC 11KWX16

6) Depolama uzunluğu: 500-1000M

• FDüzeltme ve boyutlama fabrikası

1)Kaba şekillendirme(Kırılma, kümesi)

Besleme düz rulo, besleme, besleme, beş rulo pasif düzeleme,Hyatay,Hyatay, Dikey, Hyatay, Dikey,HyatayDikey, dikey, dikey

2)Rafine şekillendirme (Fin-pass)

Hyatay, Dikey,Hyatay, Dikey,HyatayDikey

3)Kaydırma çalışma masası

Rehber rulo, Dört rulo sıkıştırma, Mekanik kazım, cilalama rulo.

4 CSu tablosu

5)Boyut makinesi

Dikey,Six evrensel dayanakMR,THindi kafasını koydum.

8.Döşeme testere

1.1Tüp malzemesi:Q235,Q355

1.2Tür: 89-190 mm, Kalınlığı:2.0-10mm

Karesi:89-190 mm,Kalınlığı:2.0-10mm

1.3 Maks. hat hızı: 50m/min (Kırma uzunluğu 9 m, borunun OD'si F70mm ve duvar kalınlığı 3.0 mm.)

1.4 Boru hattının üretim yönü:

1.5 Hattı yükselt:

Borunun zemininden dibine yüksekliği: mm

Hız ölçüm cihazının kurulacağı boyutlandırma bölümünün yüzeyinden borunun dibine olan yüksekliği:

Hız ölçüm silindirinin kurulacağı yerin boyutu:

1.6Tüp kesimi uzunluğu: 6000-15000 mm

1.7 Kesme hassasiyeti: ±2 mm (Yükleme değirmeni için hat hızı istikrarsızlığı için gereksinim ≤2%)

1.8Bürr miktarı: Max: 0.2mm

2.1 Servo motorları kullanın.

10.600kwHYüksek frekanslı kaynak:sAnzheng)
