Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Malzeme: | HRC, CRC, Galvanizli sac | Gerilim: | 220/380 / 415/420 / 440V |
---|---|---|---|
Değirmen hızı: | Max 120m / dak | Garanti: | 1 yıl |
Blade Malzeme: | SKD11 | Genişlik toleransı: | +/- 0.05mm |
Denetim: | PLC | Satış sonrası hizmet: | Mühendisler Yurtdışı hizmeti makine için kullanılabilir |
Maks. Dilme Şeritleri: | 25 şerit | Rulo ağırlığı: | 30 ton maks. |
Vurgulamak: | sheet metal slitter machine,strip slitting machine |

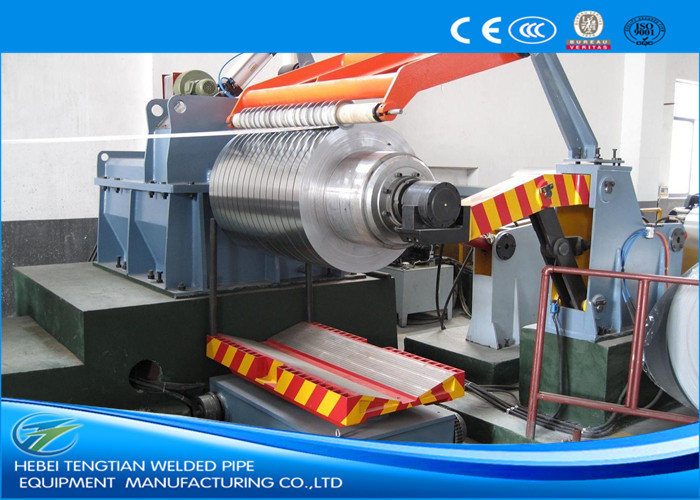

ZJ- (0.4 ~ 4) × 1600mm tam otomatik yüksek hassasiyetli yüksek hızlı HRC CRC çelik dilimleme makinesi
Giriş:
Bobin şeritlerinin kalınlığı, sac kesme hatlarının kapasitesine orantılı olduğu için, ana bobinlerin daha büyük kalınlığı, bobin dilimleme makinelerinin daha büyük modellerine ihtiyaç duyar. Genel olarak, ince sac kesme hattı, orta kalın bobin kesme makinesi ve kalın bobin metal bobin kesicisini kalınlık farkına göre üç gruba ayırabiliriz.
Metal bobin kesici olarak da adlandırılan bu ince sac kesme hattı, ana bobinleri belirli bir genişlikte daha küçük bobinlere ayırmak için kullanılan bir üretim hattı türüdür. İnce sac kesme hattı bobin yükleme arabasından, tek mandrel sargısı çekmeden, bobin ucunda besleme ve kürekleme, çift silindir tutma besleme, üç silindir seviyeleme, uç kesme, şerit hizalama, disk makaslama, hurda makaralama , delikli akümülatör, ön ayırıcı, germe, geri tepme, bükülmüş araba, hidrolik kontrol ve elektrik kumandası.
İnce sac kesme hattı bobin şerit kalınlığı (0.2-1) mm, (0.3-2) mm, (0.3-3) mm ve (0.4-4) mm için uygundur; şerit genişliği ise değiştirilebilir: 600mm. 1000mm, 1250mm, 1600mm, 1800mm ve benzeri.
Bobin Dilme Makinesinin Avantaj ve Özellikleri:
1. Her üretim hattı (ince sac kesme hattı) müşterinin gereksinimlerine göre tasarlanmış ve üretilmiştir. Mühendislerimiz sadece bu değil, müşterinin ayakkabılarını dikkatli bir şekilde düşünerek tüm metal bobin dilicilerinin kompakt, düzgün, sağlam ve kullanımı kolay olduğundan emin olun.
2. İnce bobinler, bobin ağırlığında farklıdır, maksimum bobin ağırlığı küçük olduğunda, genellikle metal bobin kesicisi için tek mandrel (konsol) uncoiler kullanılmaktadır; Maksimum bobin ağırlığı 25 Ton'a kadar olduğunda, bobin dilimleme makinesi için çift milli makaralı makaranın kullanılması uygun olur.
3. Müşterinin genellikle ince ince şeritlere yüksek kesme hassasiyetine ihtiyaçları vardır. İnce kalınlıkta kesme hassasiyetini sağlamak için merkez hattı kontrolü, kesme aksesuarları hassas kontrolü, hassas kontrolu recoiling vb. Konulara çok dikkat ediyoruz.
4. Paslanmaz çelik, galvanizli çelik, renkli çelik rulolar söz konusu olduğunda, lastik silindirler, pürüzsüz iletme plakaları gibi zararsız önlemleri alırlar ve yaralanmayan sac mükemmel yüzeyini korurlar.
5. Bu ince sac kesme hattı için hidrolik sistem tasarımında ve üretiminde bariz bir avantaja sahibiz.
6. Her zaman hidrolik parçalar, motorlar, hız düşürücüler, elektrikli parçalar iyi tedarikçileri seçin. Ayrıca, bu parçaları özel metal bobin dilimleme cihazının müşteri gereksinimlerine göre satın almaktan hoşlanıyoruz.
7. Malzeme alımından kaynak işlemesine, talaşlı imalat, sertleştirme ve öğütmeye, montajdan boyaya kadar üretim sürecinin her bir bağlantısını kesinlikle kontrol ediyoruz. Bu nedenle, kaliteli metal bobin dilimleyici emin olabilirsiniz.
8. Üretim maliyet yönetiminde iyi olduğumuz için aynı kalitede bobin dilimleme makinesini daha ucuz fiyatlarla tedarik edebiliriz.
9. AC motor veya DC motor sürücüsü, müşteri serbestçe seçim yapabilir. Genellikle kararlı çalışma ve büyük tork avantajlarından dolayı DC motor ve Eurotherm 590 DC sürücüsünü benimseriz.
10. Emniyetli çalışma, ince sac kesme hattı, acil durdurma gibi güvenlik tertibatları üzerindeki açık göstergelerle sağlanmaktadır.
Çalışma süreci:
Bobin yüklemesi - Çift makaralı makaralı bobin kaldırıcı - Bobin başını besleme, baskı ve kürekleme - Çift silindirli sıkma besleme, beş silindirli tesviye - Kesme - Delik Akümülatörü (1) - Şerit hizalama - Disk makaslama - Hurda makaralama - Delik Akümülatörü (2) - Ön ayırıcı / Germe / uzunluk ölçme silindiri - Geri tepme / Rulo basma ve ayırıcı - Rulo boşaltma - Hidrolik kontrol - Elektrik kumandası
Ana teknik parametre
Bobin malzemesi: HRC, CRC, GI, PPGI, ST37, ST52 .....
Şerit kalınlığı: (0.4-4) mm
Maks. Şerit genişliği: 1600mm
Bobin ID: ≥Φ508mm
Bobin OD: Ø2000mm
Maks. Bobin ağırlığı: 30000Kgs
Kesme motoru: 90KW DC motor
Dilme mili: Ф220 x 1650mm
Kesme şaftında disk bıçakları: ID220mm x OD330mm x 10mm, 6CrW2Si.
Ayırıcı disk: ID85 x OD210mm x 6mm, 65Mn
Sürtünme, sürtünmeli yünlerden geçen şerit tarafından sağlanır ve ahşap plakalar etrafında sarılır.
Recoiler bloğu: Ф508 x 1700mm
Recoiler motor: 110KW DC motor
Elektrik kumandası: Eurotherm 590 DC sürücü kabin artı kontrol panelleri.
Dilme hızı: maks. 100 m / dak, ayarlanabilir.
Bobin Dilme Makinesi Teknik Şartnamesi:
model | Kalınlık | genişlik | Bobin Ağırlığı | Kesilmiş yarık genişliği | Maksimum yarma hızı |
JY-1 x 600 | 0.2-1mm | 100-600mm | Max 8T | Min. 20mm | 120 / dakika |
JY-2 x 1300 | 0.3-2mm | 300-1300mm | Max 15T | Min. 25mm | 150m / dak |
JY-3 x 1600 | 0,3-3mm | 500-1600mm | Max 20T | Min 25mm | 120 / dakika |
JY-4 x 1600 | 0.4-4mm | 500-1600mm | Max 30T | Min 30mm | 120 / dakika |
Not: Formdaki veriler, genel aralıklara göre referans olarak bulunur; her satırı, her bir müşterinin özel gereksinimlerine göre tasarlar ve hazırlarız; böylece her müşteri kendi iyi içerik dizisini bizden satın alabilir. |
Dilme hattı makinesi genellikle parametrelerini ve gereksinimlerini bizim için sağladığı sürece, müşterinin ihtiyaçlarına göre özelleştirilebilir ve daha sonra sizin için uygun bir makine teçhizatı şeması tasarladık.
