Hammaddenin akma mukavemeti: | σs≤365Mpa | Ürün Adı: | Yüksek Frekans Kaynaklı Boru Değirmeni 90m / Min 0.7-1.5mm |
---|---|---|---|
Kalınlığı: | 0,7-1,5 mm | Maks. Üretim Hızı: | 20~90 m/dak |
Sabit Kesme uzunluğu: | 4-10m | Boru boyutu aralığı: | φ16~φ45mm |
Garanti: | Bir Yıl | Kaynak Tipi: | Yüksek Frekanslı Kaynak |
Anahtar kelimeler: | Yüksek Frekans Kaynaklı Boru Değirmeni | ||
Vurgulamak: | cr yüksek frekanslı kaynaklı boru fabrikası,0.7mm yüksek frekanslı kaynaklı boru fabrikası,90m/dak yüksek frekanslı kaynaklı boru fabrikası |

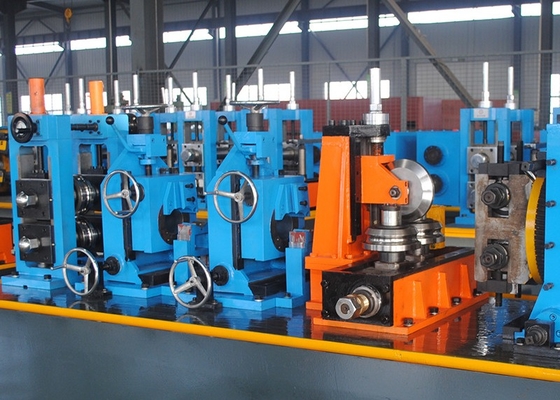

HG32 Yüksek Frekanslı Kaynaklı Boru Üretim hattı, çapı 45 mm'lik ve 0,71 mm'lik kaynaklı borular üretmek için tasarlanmıştır.5 mm duvar kalınlığı ile kare ve dikdörtgen borular ve ilgili boyutta deforme borularRulo geçiş tasarımını benimseyen üretim hattı, iyi kaliteli işleme ve yüksek hassasiyetle montajla kaynaklı çelik borular üretebilir.
Çalışma karakterini ve çevresini ve emniyet ve üretim karakterini iyileştirme tasarım kılavuzuna göre, yüksek verimliliği garanti etmek için rulo maliyetini azaltmak,HG32 üretim hattı çift yarıçaplı delik tasarımını benimsiyor..
Ana parametreler ve özellikler:
1.Malzeme Özellikler:
YB189-64 standardına uygun
Malzeme: Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği
Bobinlerin dış çapı:φ1000 φ1500mm
Bobin Ağırlığı: ≤2T
2Kaynaklı boru özellikleri:
(1) Yuvarlak boru çapı:φ16 φ45 mm
(2) Boruların duvar kalınlığı:0.7 ¢ 1.5 mm
(3) Sabit Kesim uzunluğu: 49m
(4) Boru kesimi hassasiyeti: 0 ̊3 mm
3Formlama Hızı: 30 ̊90 m/min
4Elektrik, Su ve Hava Tedarikleri
1 | Güç | Hatın Güç Hacmesi | Yaklaşık 250KW |
Güç Kaynağı | 415V/50Hz/3 faz | ||
2 |
Dolaşım soğutma suyu |
Akış | 15 T/h ̇20 T/h |
Havuz hacmi | 20m3 | ||
3 |
Sıkıştırılmış Hava |
Akış | 5m3/ dakikada |
Basınç | 5 kg/cm2 |
1.Rulo açmak
Ruloyu açmakÇift genişleme ve kantilever mandrel yapısına sahiptir.Ana gövde genişleme ihtiyaçlarını karşılamak için pnevmatik sistemle donatılmıştır., mandrellerin daralma ve frenleme.
Ana gövde üzerinde iki mandrel vardır. Her mandrel aynı anda radyal olarak hareket edebilecek dört çubuklu bağlantılardan oluşur.İki grupta dört çubuk bağlantıları sırasıyla iki şaft üzerine monte edilirHava silindirinden güç alarak radyal olarak genişler ve daralırlar.daha sonra rulo açılırken sarmağın gevşemesinin önlenmesi için mandrel'de kalkan kolu ile donatılır. Çalışmakta olan mandrilin sarkıtma işlemi tamamlandığında, konumlandırma iğnesi çubuğunu aşağı çekin ve mandrel'i 180° manuel olarak döndürün.Şimdi yeni bobin iş pozisyonunda.Döngüler bu şekilde tekrarlanır.
Bobinin OD'si | Φ1000-1500mm |
Bobinin kimliği | Φ480-520mm |
Şerit genişliği | 50-140 mm |
Şerit kalınlığı | 0.7-1,5 mm. |
Şerit ağırlığı | Max2T |
Genişleme Türü | Mekanik olarak genişle. |
Kesinlikle. | Pnömatik sürüş |
2.Kesme ve kaynak makinesi
Kesme ve kaynak makinesiŞeritlerin düzensiz uçlarını kesmek ve sonra şeritleri kaynakla bağlamak için kullanılır.
Şerit genişliği | 50-140 mm |
Kaynak kalınlığı | 0.7-1,5 mm. |
Kesim Tipi | El kesme |
Kaydırma Modu | El ile. |
Pnömatik basınç | 0.5MPa |
Çalışma Döngüsü | En fazla 300 saniye. |
3.Yatay spiral akülatör ünitesi
Bu ünite basın ve taşıma malzeme cihazı, akülatör montajı, taşıma malzeme birimi, elektrikli kontrol birimi içerir.
(1) basınç ve taşıma malzeme aygıtı:Başta çerçeve, elektrikli motor, fren ünitesi, çevre yönü aktarma gücü ekseni, basınç ve taşıma rulo,Rehber rulo basınçlı hava sistemi, denetlenen hız birimi; Akkumulatöre bant çeliği sağlayabilir ve ortalama süreleri taşıma hızı bilgisini elektrikli kontrol sistemine aktarır,Durun dediğimizde malzemeyi bu üniteye götürün., elektrikli motor ve basın durdurur ve mola ile taşıma malzeme yuvarlama, ve aynı zamanda elektrikli motor ve birim taşıma malzeme hızı taşıyabilir hız ayarlayabilirsiniz.
(2) Akkumulatör çerçeve bileşimi: elektrik motoru, çerçeve, iç çember yuvarlaması, dış çember yuvarlaması ve basınç yuvarlaması içerir.Basınç & taşıma biriminden bant çelik malzeme depolamak için kullanılabilir ve merkez gönderme malzeme rulo çekmek olabilir.
(3) Çıkış malzeme aygıtı: çerçeve, rehber yön ruloları, yüksek veya düşük konumdaki rehber çıkış rulolarını içerir.Çelik şeridi şekil sistemi taşıyabilir ve elektrikli kontrol cihazına taşımak malzeme hızı bilgi gönderebilir.
(4) Teknik parametreler:
Çalışma tarzı:dönüşüm çemberi
Avantaj:daha fazla depolama malzemesi, çelik yüzeyi kesilmez.
Çelik sarmal kalınlığı:0.7-1,5 mm.
Genişliği:50-140mm
Depolama alanı:3.0 m2
taşıyıcı malzemenin hareket hızı:Vmax=240m/min
Çipleme şekli:Pneumatik 6Mpa
Baskı ve taşıma elektrik motorunun gücü:11KW
Akkumülatör çerçevesinin elektrikli motoru:15KW
4.Kalıplama ve Boyutlandırma Mühendisi

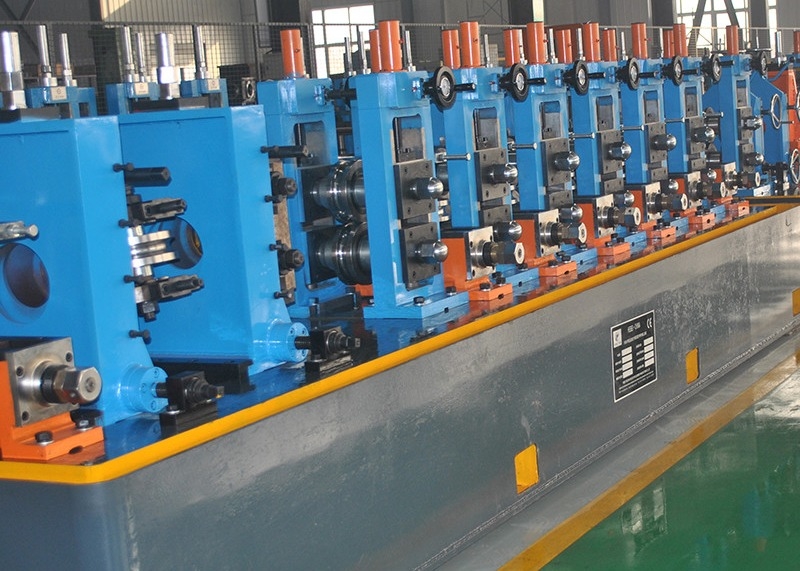

Forming & Sizing Mill, rulo tipi şekillendirme prensibini ve yüksek frekanslı indüksiyon kaynakını benimser.Şerit değirmende besleme cihazı tarafından şekillendirme makinesine beslenir ve şekillendirme rulo sürekli döndürmek ve istenen şekle şerit basınDeri ve benzer etkisi nedeniyle, yüksek frekanslı akım hızlıca ısıtılan kaynak eklemine yoğunlaşır ve kaynak sıcaklığına ulaşır.Tüp dikiş sıkıştırma rulo basıncı altında kaynaklanırGerekli boyutta son kaynaklı boru soğutma, boyutlandırma ve birincil düzleştirme sonrasında elde edilebilir.
Pipe OD'u oluşturuyor. |
YuvarlakΦ16mm?? φ45mm 15x15mm-36x36mm kare Dikdörtgen 10x20mm-30x40mm |
Boru duvarının kalınlığını oluşturmak |
Yuvarlak0.7-1.5mm Karesi 0.7-1.0 mm |
Formlama hızı | 30-90m/dakika |
Yatay olarak şekillendirme standlarının sayısı | 8 |
Vertikal olarak şekillendirme standlarının sayısı | 8 |
Ölçümleme basamaklarının sayısı, yatay | 6 |
Ölçümleme standlarının sayısı, dikey | 6 |
Turks başı |
1 set 1套 |
Çubuk diametri ve yatay yuvarlak basamak malzemesi | Φ40mm, Malzeme 40Cr |
Çubuk diyalogları ve dikey yuvarlak stand malzemeleri | Φ25mm, Malzeme 40Cr |
Bur Çizme Kesicisi | 2 Set 2 套 |
Ana motor | 55kW |
5.Kesme testere makinesi
Kesme testere makinesi, borunun yüksek hızda değirmenden sürekli olarak teslim edildiği koşulunda boruyu uzunluğa otomatik olarak kesin bir şekilde kesmek için kullanılır.
Borunun çapı | Φ16-φ45mm |
Tüp WT | 0.7-1,5 mm. |
Sabit Kesim uzunluğu | 4~12m |
Kesim Doğruluğu | 0 ¢ 3 mm |
Testere bıçağı kesme motoru | AC7.5kW |
Arabayı tahrik eden motor | DC11kW |
Kesme Hızı | Max. 90m/min |
6.Rol masası, bank ve paketleme makinesi
Bitmiş borular, Roll Table'ın boyunca yürür ve otomatik olarak Bench'e taşınır.
Basit paketleme makinesi konteyner ve pnevmatik olarak tahrik edilen hizalama ekipmanı içerir.
Çekme koltuğunun motoru: 3 kW.
7.Roller:
Malzeme:Cr12
