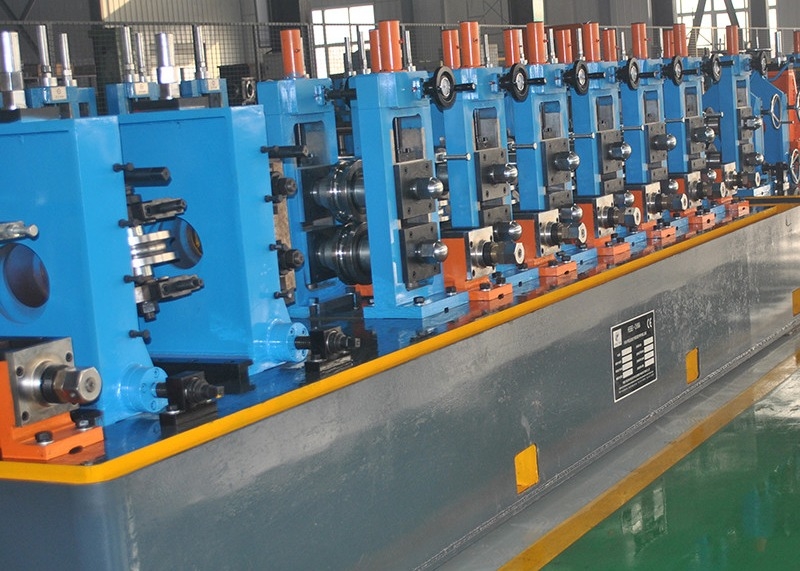

Yüksek frekanslı kaynaklı boru değirmeni 16-45mm 0.7-1.5mm 90m/min

HG32 Yüksek Frekanslı Kaynaklı Boru Üretim Lini, çapı 45 mm'lik ve duvar kalınlığı 0.7 1.5 mm'lik kaynaklı boruların yanı sıra kare, dikdörtgen,ve uygun boyutlarda deforme edilmiş borularRulo geçiş tasarımı ile, bu üretim hattı mükemmel işleme kalitesi ve yüksek hassasiyetle montajla kaynaklı çelik borular sunar.

Çift yarıçaplı delik tasarımı ile tasarlanan HG32 üretim hattı, operasyonel verimliliği, iyileştirilmiş çalışma ortamını, güvenliği,ve yüksek verimliliği korurken rulo maliyetlerini düşürdü.

• YB189-64 standardına uygun
• Malzeme: Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği
• Mekanik özellikler: σb≤520Mpa, σs≤365MPa
• Şerit genişliği: 50 ′′140 mm
• Çizgi kalınlığı: 0.7~1.5 mm
• Bobinlerin iç diametresi: φ480·φ520mm
• Bobinlerin dış çapı: φ1000 ∼φ1500 mm
• Bobin Ağırlığı: ≤2T

• Yuvarlak boru çapı: φ16 φ45 mm
• Boruların duvar kalınlığı: 0.7 ∼ 1.5 mm
• Sabit kesim uzunluğu: 4 ′′ 9 m
• Boru kesme hassasiyeti: 0 ̊3 mm

Rulo açma, genişleme, daralma ve frenleme işlemleri için pnevmatik sistemle çift genişleme ve kantilever mandrel yapısına sahiptir.Dört çubuklu bağlantılı iki mandrel, yükleme ve sarma pozisyonları arasında alternatif olarak sürekli çalışmayı sağlar.

Bu birim düzensiz şerit uçlarını kesiyor ve şeritleri kaynakla birleştiriyor.

Bu birim, basın ve taşıma malzeme cihazını, akülatör montajını, taşıma malzeme birimini ve verimli malzeme işleme için elektrikli kontrol birimini içerir.

Rol türü şekillendirme ve yüksek frekanslı indüksiyon kaynak kullanılarak, bu değirmen, sürekli dönüşüm ve basınç uygulaması yoluyla çizgileri kesin boyutlara sahip borulara şekillendirir.

Bu makine, sürekli yüksek hızlı üretim sırasında boruları uzunluklarına doğru kesin bir şekilde kesiyor.

Bitmiş borular, rulo masası boyunca, pnevmatik olarak tahrik edilen hizalama ekipmanı kullanarak otomatik olarak altıgon şeklinde paketlenen bankaya doğru hareket ederler.

Çekme koltuğunun motoru: 3KW

Malzeme: Cr12
