70x70-200x200mm Kare Borular İçin ERW Boru İmal Makinesi

F200x200 yüksek hassasiyetli yüksek frekanslı kaynaklı boru üretim hattı, 70x70-200x200mm'den 4.0-12mm'lik kalınlıkta kare borular üretmek için tasarlanmıştır.Bu üretim hattı, yerli ve uluslararası ekipmanlardan gelen yenilikçi tasarım unsurlarını içerir., gelişmiş teknoloji, uygun işletim ve bakım için tam PC / bilgisayar kontrolü ile.

• Hızlı rulo ayarlama sistemi, ürün özellikleri arasındaki geçiş süresini en aza indirir.
• Kombine kalıp sistemi, tam rulo değişiklikleri yerine ayarlamalarla farklı boru özelliklerinin üretilmesini sağlar (% 90 rulo tasarrufu)
• Motorlu ayarlamalar, rulo değişimi sırasında alet aşınmasını ve ekipman hasarını azaltır
• Kompozit rulo yapısı, aşınmayı azaltan ve rulo ömrünü uzatan bir noktadan diğerine temas etmeyi değiştirir

• Sıcak veya soğuk olarak yuvarlanmış çelik şeridi (GB700-88, GB1591-88 standartlarını karşılar)
• Güç: σs≤345Mpa
• Çekim sıklığı: σb≤560 Mpa
• Kalınlığı: 4.0-12 mm (GB708-88'e uymaktadır)
• Çelik şerit genişliği: 270-800 mm (± 0,2 mm)
• Çelik sarmalın iç çapı: Φ508-Φ760mm
• Çelik sarmalın dış çapı: Φ1100-Φ2000mm
• En fazla bobin ağırlığı: 16TON

• Kare tüp boyutu: 70x70-200x200mm
• Ürün kalınlığı: 4.0-12 mm
• Uzunluk: 4-12M
• Hız: 20-40m/min
• Güç: 2000KW 380V 50Hz 3 FAZ

1. Hammaddenin yüklenmesi (şerit)
2. Rulo açma
3. Kesme ve kaynak
4. Beslenme
5. Malzeme depolaması
6. Pasif düzeleme
7. Kalıplama
8. Yüksek frekanslı kaynak
9. Kaynak çukurunu çıkarmak
10. Soğutma
11. Boyutlandırma
12. Kaba düzleştirme
13. Uzunluk kesimi
14. Toplama

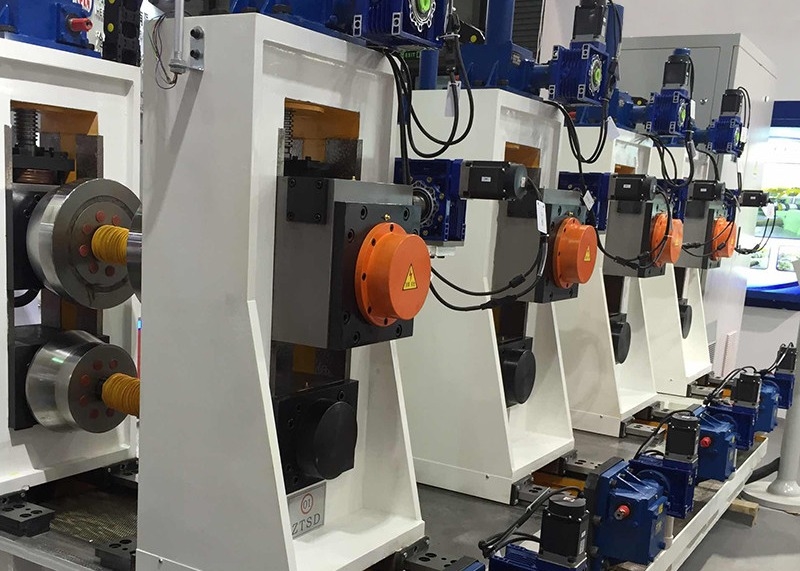

Kalıplama ve boyutlandırma fabrikası, aşağıdakileri içeren çoklu hassas bileşenlerden oluşur:

• Besleme silindirleri ve otomatik merkezleme cihazı
• Pasif düzeleme basamağı
• Yatay ve dikey yuvarlaklar (P1-L3 serisi)
• Üç çerçeve boş eğri sistem
• Kaydırma yön kontrolü
• Beş rulo ekstrüzyon sistemi
• Burr kaldırma sistemi
• Soğutma sistemi
• Dikey rulo standlarının boyutları
• Dört rulo dayanağı (F1-F4)
• Türk başı (C2)
• Elektrikli kontrol sistemi
