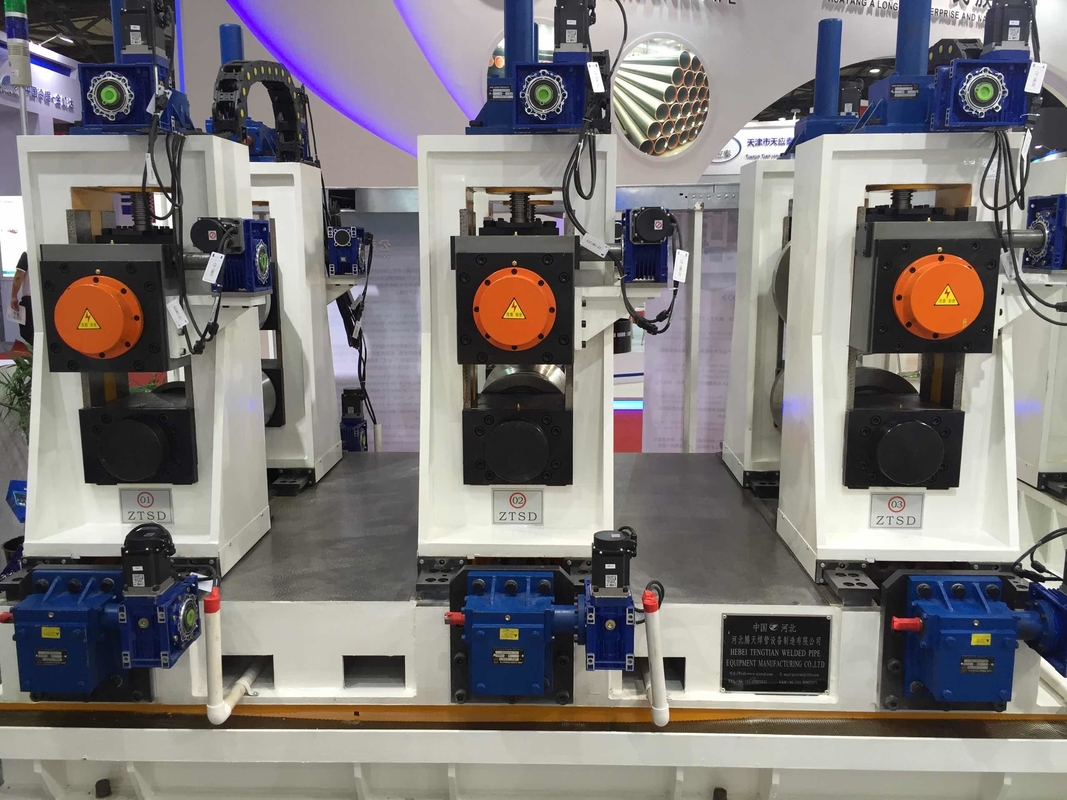

PLC Kontrollü Karbon Boru FFX Tam Otomatik SS Kare Boru Değirmeni Şekillendirme

PLC Kontrolü Karbon Boru FFX Formasyon Tam Otomatik SS Kare Tüp Fırını

Ekipmanın açıklaması

PLC Kontrolü Karbon Çelik boru değirmen, Tam Otomatik SS Kare Tüp değirmen Makinesi
İlkTam otomatik boru üretimiÇin'deki makineUluslararası pazarın gereksinimlerini karşılamak için, şirketimize göre LW serisi birimi FF şekillendirme teknolojisi ile birlikte otomatik kare ve dikdörtgen boru ekipmanları geliştirdi.Boru yapım makinesi soğuk bükme çelik açma belirli bir özellik üretebilirÇelik makinesi, çelik boruları kesmek için ölçeklendirmek için kullanılır, kesik seviyesini kapatır, pürüzsüz,Kırılmadan, yüksek hassasiyetle ölçeklendirilir.

Boru makinesi: ekipmanın ana özellikleri

1. Çok kısa bir süre içinde rulo ayarlamayı bitirmek için
2. tüpün farklı özelliklerini üretmek, sadece ayarlamak gerekir
3İşçi sayısını azaltmak, işgücü maliyetlerini azaltmak
4. ekipmanların kullanım ömrünü artırmak.
5- Makine tek başına tamir edilebilir.

Kaynaklı boru yapım makinesi aşağıdaki parçalardan oluşur:

1Formlama parçaları: Yedi yatay rulo basamağı çerçevesinden, dört boş kıvrımlı basamağından, dört dikey rulo basamağından ve bir besleme basamağından oluşur
2. Kaynak parçaları: 5 adet ekstrüde ruloyu, 2 tane kazım çubukları ve bir tane de cilalama çubuğu kaynatmaktan oluşur.
3. Keskinleştirme parçaları: Dört rulo rafından oluşan dört çerçeveden oluşur
4Elektrikli kontrol bölümü: çok noktalı PLC kontrolü ile kontrol edilir

Üretim süreci

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Özellikler:

Hammaddeler:Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği,σb≤580Mpa σs≤380Mpa
Çelik şerit genişliği:320-800 mm
Çelik bant kalınlığı:3.0-12.7 mm
Çelik bant iç çapı:φ480-580mm
Çelik şeridi dış çapı:φ800-1800 mm
Çelik sarmal ağırlığı (Max):12 t
Çelik sınıfı adına hammadde:Q195-Q345,SPHC
Hammaddelerin kalite standartları::Genellikle GB standartlarında, JIS ile parçalar,DIN
Kalınlık ((Max):5.0mm,kalınlığı 1,5 mm
Ana ürün özellikleri
Karesi boru 80×80?? 200×200 ((bu aralıkta herhangi bir boyut)
Dikdörtgen 80×120-120×280 (bu aralıkta herhangi bir boyut),Dörtgen tüpler tüm dikey şekillendirme türü benimsemektedir
Duvar kalınlığı:3.0-12.7mm
Uzunluk:4-12m
Birim besleme yönü:Sol veya sağ (çevreye bak)
Dökme hattı yüksekliği:+900 mm
Formlama hızı:10-40m/dakikada
Ana motor:Frekans dönüştürücü motor 22KW×2 Her durma süresi
