Güvenli çalışma ile tam otomatik çelik kesme makinesi 1 yıllık garanti
Ürün Özellikleri
| Özellik |
Değer |
| Malzeme |
HRC, CRC, galvanizli çelik levhası |
| Voltaj |
220/380/415/420/440V |
| Değirmen hızı |
En fazla 150m/dakika |
| Garanti |
1 yıl |
| Kılıç malzemesi |
SKD11 |
| Genişlik toleransı |
+/- 0,05 mm |
| Kontrol |
PLC |
| Satış sonrası hizmet |
Yurtdışında makine servisinde çalışan mühendisler |
| Max. Çizgiler |
25 şerit |
| Bobin Ağırlığı |
En fazla 12 ton. |
| Renk |
Mavi |
Ürün Genel Görünümü

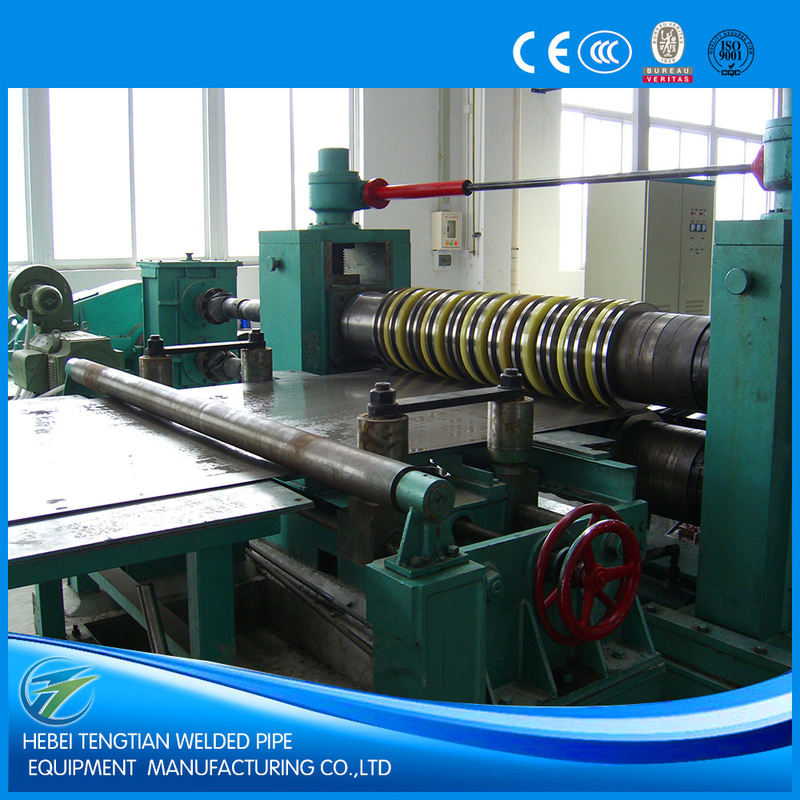

ZJ-(0.3-3) ×1300mm Tam Otomatik Yüksek Hassasiyetli Yüksek Hızlı Çelik Kesme Çizgi Makinesi
Metal bobin kesicisi olarak da adlandırılan bu ince levha kesme hattı, ana bobinleri belirli genişliklerde daha küçük bobinlere ayırmak için tasarlanmış bir üretim hattıdır.Tek mandrel çözme, bobin sonu besleme ve kürekleme, çift rulo sıkıştırma besleme, üç rulo düzeleme, uç kesme, şerit hizalama, disk kesme, hurda yuvarlama, delik biriktiricisi, önceden ayırıcı, germe,geri çekilme, araba yuvarlama, hidrolik kontrol ve elektrik kontrolü.
Temel Özellikler
- Müşteri gereksinimlerine göre tasarlanmış özel üretim hatları
- Tek veya çift mandrelli uncoiler seçenekleri ile esnek yapılandırma
- Merkez çizgisi, kesme aksesuarları ve geri çekilme için hassas kontrol
- Paslanmaz çelik gibi hassas malzemeler için yüzey koruma önlemleri
- Gelişmiş hidrolik sistem tasarımı ve üretimi
- Güvenilir tedarikçilerden yüksek kaliteli bileşenler
- Üretim süreci boyunca sıkı kalite kontrolü
- Verimli üretim maliyeti yönetimi yoluyla rekabetçi fiyatlandırma
- AC veya DC motor sürücüsü seçeneği (Eurotherm 590 DC sürücüsü ile varsayılan DC motor)
- Acil durma dahil olmak üzere kapsamlı güvenlik özellikleri
Çalışma Süreci
Bobin yükleme
Çifte mandrelli rulo açıcı
Bobin başı besleme
Baskı ve kürekleme
Çift silindirli sıkıştırma besleme
Beş tekerlekli düzeltme
Son kesim
Delik Akkumulatörü ((1)
Çizgi hizalama
Disk kesme
Çöp yuvarlama
Delik Akkumulatörü (2)
Ön ayrıştırıcı/pürüzsüzleştirici
Tekrar sarmalama / sarmalama baskı ve ayırıcı
Bobin boşaltma
Hidrolik kontrol
Elektrikli kontrol
Teknik parametreler
Bobin malzemesi:Karbon çelik, paslanmaz çelik, galvanizli levha, renkli çelik levha
Şerit kalınlığı:(0.3-3) mm
Çizgi genişliği:1300 mm
Bobinlerin iç çapı:≥Φ508mm
Bobinlerin dış çapı:Φ1800mm
Bobin ağırlığı:15000Kg
Kırma motoru:75KW DC motor
Kırma çubuğu:F205 x 1400mm
Disk bıçakları:ID205mm x OD310mm x 10mm, 6CrW2Si ((H13, SKD-11)
Ayrımcı disk:ID75 x OD180mm x 6mm, 65Mn
Dönüştürme bloğu:F508 x 1400mm
Dönüştürme motoru:110KW DC motor
Elektrikli kontrol:Eurotherm 590 DC sürücü dolabı ve kontrol panelleri
Kesme hızı:en fazla 100m/dakika, ayarlanabilir
Model Özellikleri
| Model |
Kalınlığı |
Genişliği |
Bobin Ağırlığı |
Bitmiş yarık genişliği |
Maksimum kesme hızı |
| JY-1 x 600 |
0.2-1 mm |
100-600 mm |
En fazla 8T |
Min. 20 mm. |
120m/dakikada |
| JY-2 x 1300 |
0.3-2mm |
300-1300 mm |
En fazla 15T |
Min. 25mm. |
150m/dakikada |
| JY-3 x 1600 |
0.3-3mm |
500-1600 mm |
En fazla 20T |
Min 25mm |
120m/dakikada |
| JY-4 x 1600 |
0.4-4mm |
500-1600 mm |
En fazla 30T |
Min 30mm |
120m/dakikada |
Not: Tablodaki veriler yalnızca referans içindir. Her hatı müşteri gereksinimlerine göre tasarlıyoruz ve üretiyoruz.
