ZJ- (4-16) × 2200mm tam otomatik yüksek hassasiyetli sıcak haddelenmiş çelik bobin dilimleme makinesi
Giriş:

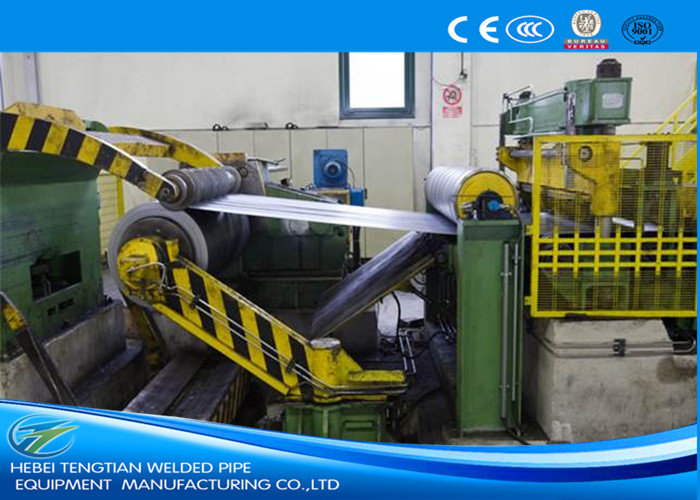

Metal bobin kesicisi olarak da bilinen bu kalın levha kesme hattı, kalın çelik ana bobinleri küçük bebek bobinlerine kesebilir. Kalın bobin kesme hattı, bobin yükleme arabası, çift mandrel büyük yük açıcı, portal tarzı bobin kafası kılavuzu, pres ve kürek ekipmanı, çift silindir sıkıştırma besleyici, beş silindirli tesviye tabancası, uç kesici, rulo masa, Merkezi hizalama, Disk kesici, hurda sarıcı, delikli akümülatör, ön ayırıcı ve gergi, Portal tarzı bobinler ayırıcı ve bastırıcı, recoiler, bobin boşaltma arabası, hidrolik kontrol ve elektrik kumandası.
Kalın sac kesme hatlarının farklı modellerinin kapasitesi (metal bobin kesici):
Şerit kalınlığı: (3 ~ 12) mm, (4-16) mm, (5 ~ 20) mm;
Şerit genişliği: 500-1800mm, 800 ~ 2000mm veya 1000 ~ 2200mm.
2. Çift konik makaralı dekoiler, sadece 35T veya 40T gibi büyük bobinleri taşımakla kalmaz, aynı zamanda bobin sargıcısına yüklemek için de uygundur.
3. Bobin yükleme arabası, bir taraftan çift bobin sökücü üzerine bobin yüklerken bir taraftan iki bobinli döner silindirli destek platformuna sahiptir; bir taraftan sağlam bir bobini destekler; Diğer yandan, bobinli araba platformundaki çift silindirler açma mandreliyle eşzamanlı olarak döndürülür.
4. Çelik bant kalınlığı ile tüm makaraların ve millerin mukavemeti artar.
5. Çift gövdeli hurda sarıcılar iki tork motoru ve iki hızlı redüktör tarafından tahrik edilmektedir.
6. Metal bobin kesicisinin veya sac kesme hattının geri tepme gergisi, katı beş silindir germe yapısını benimser, geri tepme için dengeli ve gerginlik sağlar.
7. Rulo iticiyi, boşaltma yarık bobinlerini sararken bobinleri dışarı itmek için, recoiler üzerine monte edilir.
8. AC motorlar ve hız düşürücüler pinch besleyici ve beş silindirli düzleyici ve beş silindirli gerdirici kullanırken, DC motorlar ve hız düşürücüler slitter ve recoiler kullanmaktadır.
9. Bobin dilimleme makinesinin elektrik kumandası: Parker Eurotherm 590 hız kontrol cihazı + PLC kontrolü.
Çalışma süreci:
Bobin yüklemesi - Çift makaralı makaralı bobin kaldırıcı - Bobin başını besleme, baskı ve kürekleme - Çift silindirli sıkma besleme, beş silindirli tesviye - Kesme - Delik Akümülatörü (1) - Şerit hizalama - Disk makaslama - Hurda makaralama - Delik Akümülatörü (2) - Ön ayırıcı / Germe / uzunluk ölçme silindiri - Geri tepme / Rulo basma ve ayırıcı - Rulo boşaltma - Hidrolik kontrol - Elektrik kumandası
Ana teknik parametre
Bobin malzemesi: Q235 gibi HR / CR karbon çeliği, galvanizli levha, renkli çelik levha vb.
Metal Bant Dilme Şeridi Kalınlığı: (5 ~ 20) mm
Şerit genişliği: 800 ~ 2000mm
Maks. Sargı ağırlığı: 40000kgs
Dengeleme makaralarının ve germe makarasının çapı: Φ260
Metal Bobin Kesici Kesme şaftının çapı: Φ420

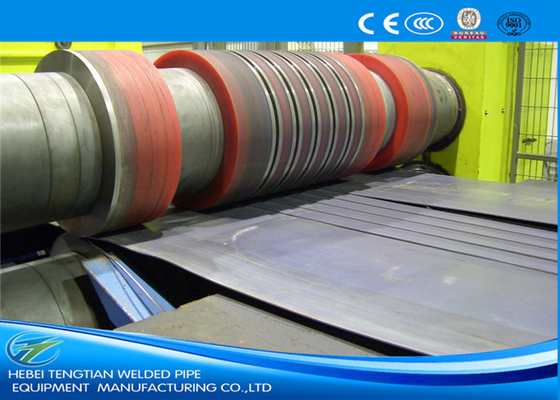

Bobin Kesme Makinesi Disk kesiciler: 6CrW2Si, HRC54 ° ~ 56 °, OD650mm x ID420mm x T50mm.
Roko blok çapı: Φ800mm
Ayırıcı diskler: 65Mn, OD250xID110xT10 / 20mm
Kesici ve recoiler için DC motorlar: 280KW, 315KW.
Bobin Dilme Makinesi Dilme hızı: (0 ~ 20) m / dak, ayarlanabilir
Dilme hattı makinesi genellikle parametrelerini ve gereksinimlerini bizim için sağladığı sürece, müşterinin ihtiyaçlarına göre özelleştirilebilir ve daha sonra sizin için uygun bir makine teçhizatı şeması tasarladık.
| model | Kalınlık | genişlik | Bobin Ağırlığı | Kesilmiş yarık genişliği | Maksimum yarma hızı |
| JY-12 x 1800 | 3-12mm | 600-1800mm | Max 35T | Min. 60mm | 30 m / dak |
| JY-16 x 2200 | 4-16mm | 800-2200mm | Max 40T | Min. 100mm | 30 m / dak |
| JY-20x 2000 | 5-20 mM | 800-2000mm | Max 40T | Min 100mm | 20 m / dak |
| Not: Formdaki veriler, genel aralıklara göre referans olarak bulunur; her müşteri, her bir müşterinin özel gereksinimlerine göre her bir sac kesme hattını tasarlar ve hazırlar; böylece her müşteri kendi iyi içeriği olan bobin dilimleme makinesini bizden satın alabilir. |
