SKD11 Blade Slitter Mill Hızı 50m / Min 250KW Güç 440V Çelik Kesme Makinesi

SKD11 Blade Slitter Mill Hızı 50m / Min 250KW Güç 440V Çelik Kesme Makinesi

Giriş:

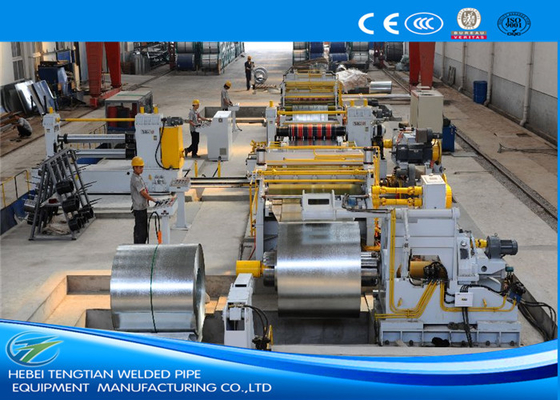

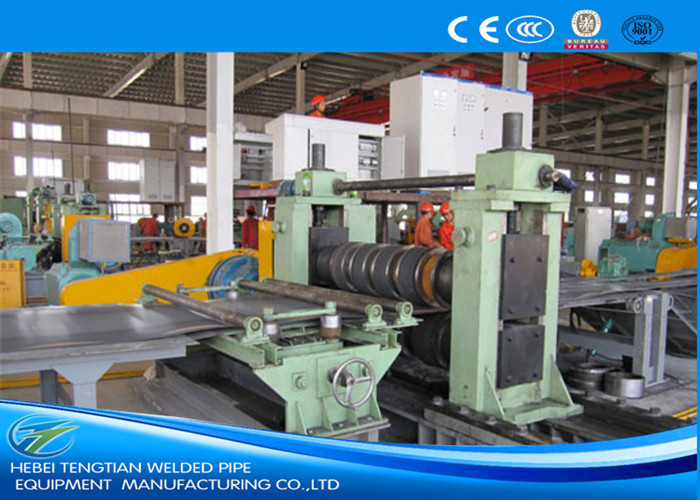

Bu kalın plaka kesme hattı, ayrıca metal bobin kesicisi olarak da adlandırılır, kalın çelik ana bobini küçük bebek bobinlerine kesebilmektedir.Çifte mandrelli büyük yük açma makinesinden, portal tarzı sarmal baş kılavuzu, baskı ve kürek ekipmanları, çift rulo sıkıştırma besleyici, beş rulo düzleyici, uç kesicisi, rulo masası, Merkezi düzleyici, Disk kesicisi, hurda sargıcısı, delik biriktiricisi,Ön ayırıcı ve gergici, Portal tarzı bobin ayırıcı ve baskı, geri çekme, bobin boşaltma aracı, hidrolik kontrol ve elektrik kontrolü.
Kalın levha kesme hatlarının farklı modellerinin kapasitesi (metal bobin kesicisi):
Şerit kalınlığı: (3~12) mm, (4-16) mm, (5~20) mm;
Şerit genişliği: 500-1800mm, 800~2000mm veya 1000~2200mm.

2Çift koni-mandrel decoiler, sadece 35T veya 40T gibi büyük bobinleri taşımak için değil, aynı zamanda bobini decoiler'e yüklemek için de uygundur.
3Bobin yükleme aracının kenar kenarlarında twp dönen rulolarla destek platformu vardır, bobini çift konili decoiler'e yüklerken, bir yandan, büyük bir bobini sağlam bir şekilde destekler; diğer yandan,Bobinli araba platformundaki çift tekerlekli rulolar rulo açma mandrel ile senkronize döner.
4Tüm ruloların ve çubukların dayanıklılığı çelik şeridin kalınlığı ile artar.
5Çift vücutlu hurda sargıları iki tork motor ve iki hız azaltıcı ile çalıştırılır.
6Metal bobin kesicisinin veya levha kesme hattının geri sarma germe cihazı, geri sarma için istikrarlı ve eşit germe sağlayan sağlam beş silindirli geri sarma yapısını benimser.
7- Bobin itme cihazı, kıvrımlı bobinleri boşaltırken bobinleri dışarıya itmek için geri çekime takılır.
8. AC motorlar ve hız azaltıcılar, çipçik besleyiciyi ve beş rulonlu seviyeleyicileri ve beş rulonlu gerilticileri, DC motorları ve hız azaltıcıları ise kesicileri ve geri çekilticileri çalıştırır.
9Bobin kesme makinesinin elektrikli kontrolü: Parker Eurotherm 590 hız kontrolörü + PLC kontrolü.

Çalışma Süreci:
Bobin yükleme ️ Çifte mandrel açma ️ Bobin başı besleme, presleme ve kürekleme ️ Çifte rulo sıkma besleme, five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control



Ana teknik parametreler

Bobinlerin malzemesi: HR/CR karbon çelik, örneğin Q235, galvanizli levha, renkli çelik levha vb.
Şerit kalınlığı: (4 ~ 16) mm
Metal bobin kesicisi Şerit genişliği: 800 ~ 2200mm
Bobin Kesme Makinesi Max.bobin ağırlığı: 40000kgs

Düzleştirme ve germe silindirlerinin çapı: Φ230
Kesme çubuğunun çapı: Φ360
Metal bobin kesiciler: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Retroiler bloğunun çapı: Φ760mm
Bobin Kesme Makinesi Ayrım diskleri: 65Mn, OD250 x ID110 x T10/20mm
Çarpıcı ve geri çekme motorları için DC motorlar: 200KW, 250KW.
Kesme hızı: (0~30) m/min, ayarlanabilir

Kesme hattı makinesi genellikle müşterinin gereksinimlerine göre özelleştirilir, bize parametreleri ve gereksinimleri sağladığınız sürece,Sonra size uygun bir makine ekipman şeması tasarladık..
