Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Malzeme: | HRC, CRC, Galvanizli sac | Gerilim: | 220/380 / 415/420 / 440V |
---|---|---|---|
Değirmen hızı: | Maksimum 120m / dak | Garanti: | 1 yıl |
Blade Malzeme: | SKD11 | Genişlik toleransı: | +/- 0.05mm |
Denetim: | PLC | Satış sonrası hizmet: | Mühendisler Yurtdışı hizmeti makine için kullanılabilir |
Maks. Dilme Şeritleri: | 25 şerit | Rulo ağırlığı: | Maksimum 20 ton. |
Vurgulamak: | dilme hattı makinesi,strip slitting machine |
Giriş:
Rulo şeritlerin kalınlığı sac dilme hatlarının kapasitesine orantılı olduğundan, ana ruloların daha büyük kalınlığı daha büyük rulo dilme makineleri modellerine ihtiyaç duyar. Genel olarak, dilimleme hatlarını kalınlık farkına göre, yani ince sac dilme hattı, orta kalın rulo dilme makinesi ve kalın metal rulo dilme makinesi olarak üç gruba ayırabiliriz.

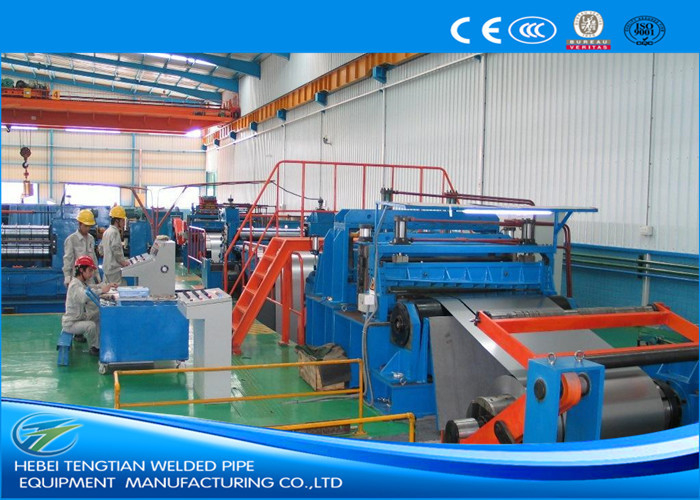

Aynı zamanda metal bobin kesicisi olarak da adlandırılan bu ince tabaka dilme hattı, ana bobinleri belirli bir genişlikte daha küçük bobinlere parçalamak için bir çeşit üretim hattıdır. İnce sac dilme hattı, bobin yükleme vagonu, tek mandrel açma, bobin ucu besleme ve kürek, çift makaralı kısma besleme, üç makaralı tesviye, uç kesme, şerit hizalama, disk kesme, hurda sarma işleminden oluşur delik akümülatörü, ön ayırıcı, gerdirme, geri sarma, arabaya sarmal, hidrolik kontrol ve elektrik kontrolü.
İnce tabaka dilme hattı, rulo şerit kalınlığı (0,2 ~ 1) mm, (0,3-2) mm, (0,3-3) mm ve (0,4-4) mm; şerit genişliği değişebilirken: 600mm. 1000mm, 1250mm, 1600mm, 1800mm ve benzeri.
Rulo Dilme Makinamızın Avantajları ve Özellikleri:
1. Her üretim hattı (ince sac dilme hattı) kesinlikle müşteri ihtiyaçlarına göre tasarlanmış ve yapılmıştır. Sadece bu değil, mühendislerimiz müşterinin ayakkabılarını dikkatlice düşünür ve tüm metal bobin kesicinin kompakt, pürüzsüz, sağlam ve kullanımı kolay olmasını sağlar.
2. İnce bobinler, maksimum bobin ağırlığı küçük olduğunda bobin ağırlığında farklılık gösterir, metal bobin kesicisi için genellikle tek mandrel (konsol) uncoiler kullanılır; Maksimum bobin ağırlığı 25 Ton'a kadar olduğunda, bobin dilme makinesi için çift mandrelli bobin açmak uygundur.
3. Müşteri genellikle yüksek dilimleme hassasiyetinde dar ince şeritlere ihtiyaç duyar. İnce kalınlıkta dilimleme hassasiyetini sağlamak için merkez hattı kontrolü, dilimleme aksesuarları hassas kontrolü, geri tepme hassasiyeti kontrolü vb.
4. Paslanmaz çelik, galvanizli çelik, renkli çelik bobinler söz konusu olduğunda, zarar görmemiş tabakanın mükemmel yüzeyini korumak için kauçuk merdaneler, yumuşak iletim plakaları gibi hassas önlemler alırız.
5. Bunun için ince sac dilme hattı hidrolik sistem tasarımı ve üretiminde belirgin bir avantaja sahibiz.
6. Biz her zaman iyi hidrolik parçalar, motorlar, hız düşürücüler, elektrikli parçalar tedarikçilerini seçiyoruz. Ayrıca, bu parçaları özel metal bobin kesicinin müşteri gereksinimlerine göre satın almak istiyoruz.
7. Biz kesinlikle üretim sürecinin her bağlantısını, malzeme satın alma, kaynak, işleme, sertleştirme ve taşlama, montaj, boyamaya, kontrol. Bu nedenle, kaliteli metal bobin kesicisinden emin olabiliriz.
8.We üretim maliyet yönetimi iyi çünkü biz daha ucuz fiyatlarla aynı kalitede bobin dilme makinesi sağlayabilmektedir.
9. AC motor veya DC motor sürücüsü, müşteri serbestçe seçebilirsiniz. Genelde istikrarlı çalışma ve büyük tork avantajları nedeniyle DC motor ve Eurotherm 590 DC sürücüyü kullanırız.
10. İnce sac dilme hattı, acil durdurma gibi güvenlik cihazları vb.
Çalışma süreci:
Rulo yükleme - Çift mandrel açıcı - Rulo kafa besleme, pres ve kürek çekme - Çift merdaneli tutam besleme, beş merdane seviyelendirme - Uç kesme - Delik Akümülatör (1) - Şerit hizalama - Disk kesme - Hurda makarası - Delik Akümülatörü (2) - Ön ayırıcı / Gergi / uzunluk ölçüm silindiri - Geri tepme / Rulo pres ve ayırıcı - Bobin boşaltma - Hidrolik kontrol - Elektrik kontrolü
Ana teknik parametre
Rulo malzemesi: HRC, CRC, GI, PPGI, Q195, Q235, Q345 ...
Şerit kalınlığı: (0,3-3) mm
Maks. Şerit genişliği: 1600mm
bobin kimliği: ≥Φ508mm
Bobin OD: Φ1800mm
Maks. Bobin ağırlığı: 20000Kgs
Eğme motoru: 75KW DC motor
Eğme mili: Ф220 x 1650mm
Dilme milindeki disk bıçaklar: ID220mm x OD330mm x 10mm, 6CrW2Si.
Ayırma diski: ID85 x OD210mm x 6mm, 65Mn
Ahşap plakaların etrafına dolanan sürtünmeli yün keçeden geçen şeritle sağlanan gerilme.
Recoiler bloğu: Ф508 x 1700mm
Recoiler motoru: 90KW DC motor
Elektrikli kumanda: Eurotherm 590 DC sürücü kabini artı kontrol panelleri.
Dilme hızı: maksimum 100m / dak, ayarlanabilir.
Bobin Dilme Makinesi şartname formu:
model | Kalınlık | Genişlik | Bobin ağırlığı | Bitmiş yarık genişliği | Max Dilme hızı |
JY-1 x 600 | 0.2-1mm | 100-600mm | Maksimum 8T | Min. 20mm | 120 / dakika |
JY-2 x 1300 | 0.3-2mm | 300-1300mm | Maksimum 15 T | Min. 25mm | 150m / dak |
JY-3 x 1600 | 0,3-3mm | 500-1600mm | Maksimum 20T | Min 25mm | 120 / dakika |
JY-4 x 1600 | 0.4-4mm | 500-1600mm | Maksimum 30T | Min 30mm | 120 / dakika |
Not: Formdaki veriler genel aralıklara göre referans niteliğindedir, her satırı her bir müşterinin özel gereksinimlerine göre tasarlar ve yaparız, böylece her müşteri bizden kendi iyi içerik hattını alabilir. |
