Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Malzeme: | HRC, CRC, Galvanizli sac | Gerilim: | 220/380 / 415/420 / 440V |
---|---|---|---|
Değirmen hızı: | Maks. 80m / dak. | Garanti: | 1 yıl |
Blade Malzeme: | SKD11 | Genişlik toleransı: | +/- 0.05mm |
Denetim: | PLC | Satış sonrası hizmet: | Mühendisler Yurtdışı hizmeti makine için kullanılabilir |
Maks. Dilme Şeritleri: | 25 şerit | Rulo ağırlığı: | 30 ton maks. |
Vurgulamak: | dilme hattı makinesi,sheet metal slitter machine |

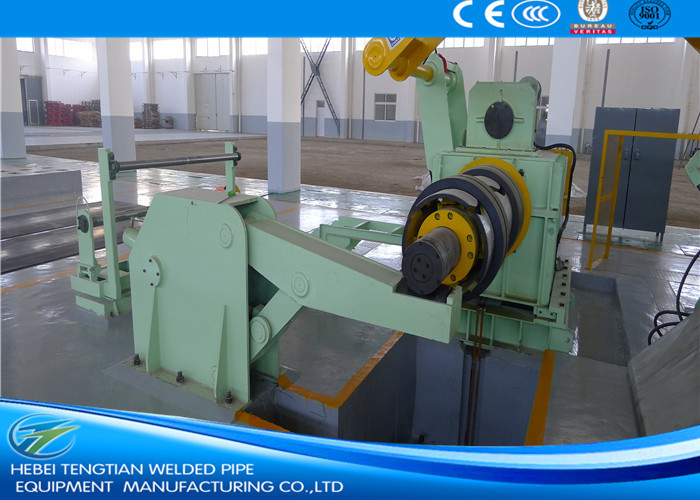

ZJ- (0.6 ~ 5) × 1500mm tam otomatik yüksek hassasiyetli yüksek hızlı çelik bobin dilimleme makinesi
Giriş:
Orta kalın çelik bobin kesme hattının kapasitesi esasen 0.6 ~ 5 mm, 1 ~ 6 mm, 2-8 mm veya 3 ~ 10 mm kalınlıktaki çelik ruloları kesmek için kullanılır. Ve genişliği 600 ila 1600 mm, 800 ~ 1800mm veya 800 ~ 2000mm olan daha dar bobinlere kadar çelik bobinler için. Bu çelik kesici, soğuk haddehane, kaynaklı boru değirmeni, rulo şekillendirme makinesi vb. Için çelik şerit rulolarını kanıtlamak için yaygın olarak kullanılır.
Avantaj ve Özellikleri:
1. Orta kalın çelik ruloların ağırlığı genellikle 30 Tona kadar olan ağırlığa sahiptir, bu durumda, ağır bobinler yüklemek için çift mandrel açıcı gereklidir. Çift milli açıcı, üç çeşit uluslararası standart iç çaplı bobin Φ508mm, Φ610mm, Φ760mm için sırasıyla üç aşamaya yapılabilir. Aynı zamanda, çift mandrel çözücü, özel çelik dilimleme makinesi için Φ480-800 mm'den farklı ID rulolarını destekleyip çözebilecek basamaklar olmaksızın çift koni olarak yapılabilir.
Çalışma süreci:
Bobin yüklemesi - Çift makaralı makaralı bobin kaldırıcı - Bobin başını besleme, baskı ve kürekleme - Çift silindirli sıkma besleme, beş silindirli tesviye - Kesme - Delik Akümülatörü (1) - Şerit hizalama - Disk makaslama - Hurda makaralama - Delik Akümülatörü (2) - Ön ayırıcı / Germe / uzunluk ölçme silindiri - Geri tepme / Rulo basma ve ayırıcı - Rulo boşaltma - Hidrolik kontrol - Elektrik kumandası
Ana teknik parametre
Giriş bobinleri: HR / CR karbon çeliği, renkli çelik, galvanizli çelik vb.
Çelik Dilme Makinesi Şerit Kalınlığı: (0.6-5) mm
Şerit genişliği: 500 ~ 1500mm
Çelik Kesici Bobinlerin iç çapı: Φ508mm, Φ610mm, Φ760mm
Bobinlerin maksimum dış çapı: Φ2000mm
Maks. Sargı ağırlığı: 30000kg
Çelik Kesme Mili: Φ250 x 1550mm
Disk kesici malzemesi: 6CrW2Si, HRC55-58.
Çelik Dilme Makinesi Motor: DC 110KW, Eurotherm 590 DC hız sürücüsü.
Geri tepme mili: Φ508 × 1550mm
Geri tepme motoru: DC 132KW, Eurotherm 590 DC hız sürücüsü.
Çelik Kayma hızı: (0 ~ 80) m / dak, ayarlanabilir
Bobin Dilme Makinesinin Avantaj ve Özellikleri:
1. Her üretim hattı (ince sac kesme hattı) müşterinin gereksinimlerine göre tasarlanmış ve üretilmiştir. Mühendislerimiz sadece bu değil, müşterinin ayakkabılarını dikkatli bir şekilde düşünerek tüm metal bobin dilicilerinin kompakt, pürüzsüz, sağlam ve kullanımı kolay olduğundan emin olun.
2. Minimum kalınlık, kesme hızı vb. Faktörlere bağlı kalınlaşmış orta kalınlıktaki bobin kesme hattında bir veya iki delikli akümülatör bulunmaktadır. Bir çukur akümülatörü her zaman dilimden sonra ve gerici öncesinde bulunur.
3. Her bir çelik parçalayıcı ünitesinin işlevlerine ve sağlamlık talebine göre, uygun yapıları benimseyip, her çelik bobin dilme hattı ünitesini yapmak için uygun ve yeterli materyal kullanıyoruz.
4. Çelik dilimleme makinemiz için dilim bıçaklarının, ara parçalarının ve kauçuk halkaların hassas boyutları, küçük çapaklar, küçük cambardılar (± 0.10mm / m), bıçaklara yapışkanlık ve kesin yarık genişliği (+ / -0.05mm).
5. Çelik kesicimizin 5.Edge hurda iğnesi, tork motorunu kullanır, eşit ve randımanlı rüzgar kenarının kazınmasını sağlar.
6. Disk bıçaklarını hızlı şekilde değiştirmek için çift çelik kesici seçilebilir. Bir çelik dilme makinası çalışırken, işçiler diğer kesici üzerine bıçak takabilir, daha sonra iki çelik bükümlü kesme hattının yerlerini değiştirerek işe devam edebilir.
7. Şerit başlığının deliğe düşmesi halinde şerit kafasını çelik büküm hattı boyunca besleyerek her bir delikli akümülatörün ardında her bir ekipmana çift basmalı silindirler yerleştirilir.
8.Folyo ayırma ve bastırma braketi, recoiler üzerine monte edilir, hidrolik olarak tahrik edilir, geri tepme blokuna sıkıca bastırılır ve geri tepme çapı büyüdükçe otomatik olarak yukarı hareket eder.
Dilme hattı makinesi genellikle parametrelerini ve gereksinimlerini bizim için sağladığı sürece, müşterinin ihtiyaçlarına göre özelleştirilebilir ve daha sonra sizin için uygun bir makine teçhizatı şeması tasarladık.
Steel Slitter'ın ayrıntılı bilgileri:
model | Kalınlık | genişlik | Bobin Ağırlığı | Kesilmiş yarık genişliği | Maksimum yarma hızı |
ZJ-5 x 1500 | 0.6-5mm | 500-1500mm | Max 30T | Min. 40mm | 80m / dakika |
ZJ-6 x 1600 | 1-6mm | 600-1600mm | Max 30T | Min. 50mm | 70m / dakika |
ZJ-8 x 1800 | 2-8mm | 600-1800mm | Max 35T | Min 50mm | 80m / dakika |
ZJ-10 x 2000 | 3-10mm | 800-2000mm | Max 35T | Min 60mm | 60 m / dak |
Not: Genellikle genel aralıklara göre referans verilerek formdaki veriler her bir çelik dilme makinesini her müşterinin özel gereksinimlerine göre tasarlar ve hazırlarız; böylece her müşteri kendi iyi içerik hattını bizden satın alabilir. |
