Bobin Ağırlığı Maksimum 35000Kg 3 ~ 14mm × 1600mm Metal Bobin Çelik Dilme Makinesi

Bobin Ağırlığı Max 35000Kg 3~14mm×1600mm Metal Bobin Çelik Kesme Makinesi

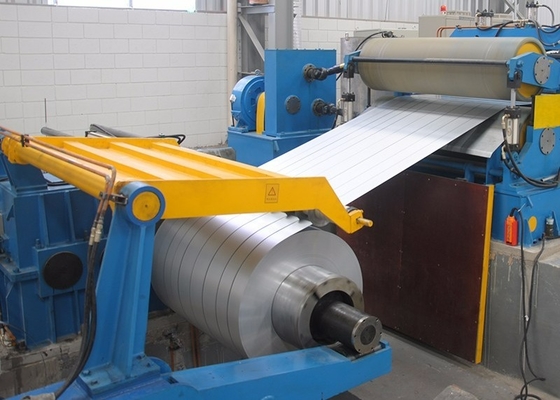

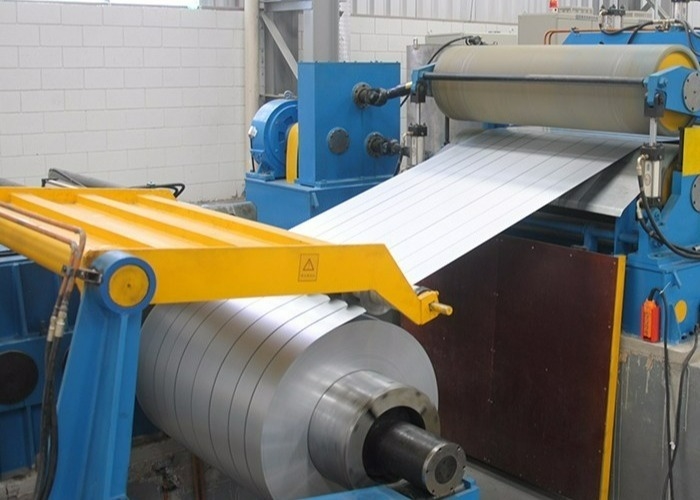

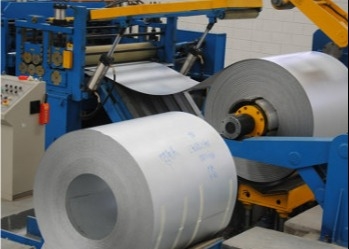

3~14mm×1600mm Çelik Bobin Kesme Makinesi Genel Tanıtım

Bu üretim hattı, sıcak valye sıradan karbon yapısal çelik için 800-1500 mm genişliğinde ve 0,5-3 mm kalınlığında sürekli boylamlı kesme şeritleri için uygundur.düşük alaşımlı yapısal çelik ve diğer malzemeler1500 × 0.5 ~ 3mm kesme birimi olarak adlandırılır.

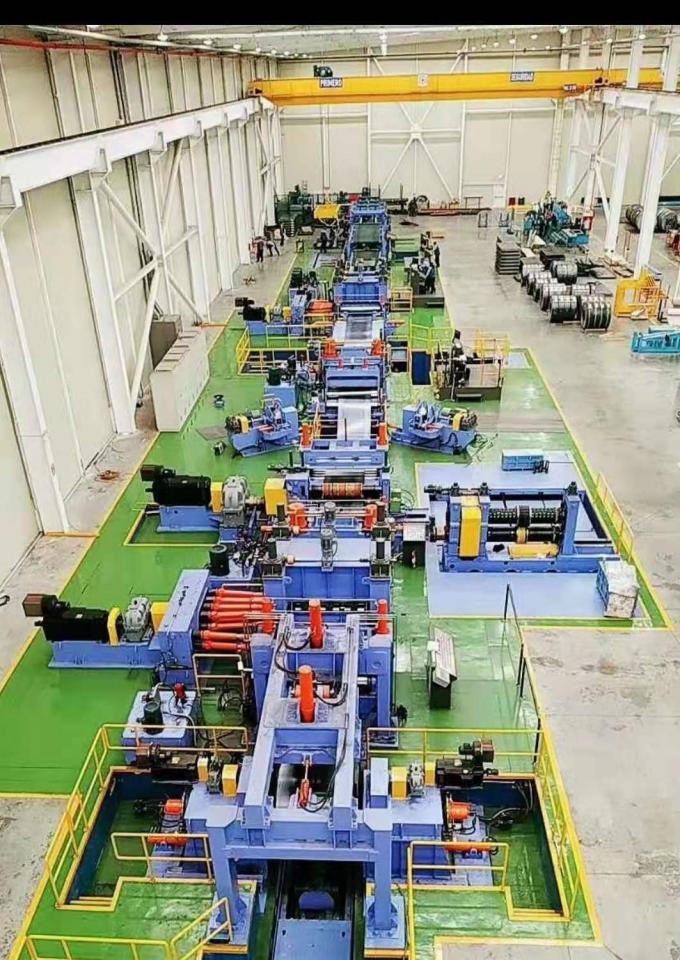

3~14mm×1600mm çelik sarmal kesme makinesi MTeknik parametreler:

A,Makine verileri:

1Ekipmanın adı: Kesme hattı

2Model: 14×1600

3Çalışma süreci:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[Fonksiyon 2]→Roller table→Deflection correction→pinch→fine leveling→length measurement→tail pinch→cutting→lifting and stacking

B,İşleme malzemesi parametreleri:

Giriş malzemesi parametreleri:

Malzeme: Sıcak olarak yuvarlanmış çelik sarmal Q235B/Q355B (σs≤400MPa, σb≤550MPa)

Bobin kalınlığı: 3mm ̇14mm (Q235B) 3mm ̇12mm ((Q355B)

Bobin genişliği: 700mm~1600mm

Bobin iç çapı: Φ610mm, Φ760mm

Bobin dış çapı: Φ1000mm Φ2200mm

Bobin ağırlığı: Max.35000Kg

Çıkış malzemesi parametreleri:

1)Kısmi kesim bitmiş ürün parametreleri:

Uzunluk doğruluğu: uzunluk ≤±1.0mm/L=2m

Çapraz ≤±1.5mm/L=2m

Düzlük: GB709-2006 ulusal standardından daha iyiPalletizing uzunluğu: 2000mm12000mm

Paletleme yüksekliği: Max.400mm

Paletleme yükü: Max.15000Kg

2) Bitmiş ürün parametrelerini kesmek:

Kesme kapasitesi: en fazla 3 şerit (çöp kenarları hariç, levha kalınlığı 13-14 mm olduğunda)

En fazla 4 şerit (plak kalınlığı 11-12 mm iken, atık kenarları hariç)

En fazla 6 şerit (plak kalınlığı 9-10 mm olduğunda, atık kenarları hariç)

En fazla 8 şerit (tabeğin kalınlığı 7-8 mm iken, atık kenarları hariç)

En fazla 10 şerit (çöp kenarları hariç, levhanın kalınlığı 3-6 mm olduğunda) düz hat hassasiyeti:≤0.5mm/1000mm ((条宽≥140mm时,侧边料除外)

Kesme genişliği: Min.120mm

Genişlik toleransı: ±0,3 mm

Dönüştürme iç çapı: Φ610mm

Geri sarma ağırlığı: Max.35000Kg

Kule toleransı: ≤±10mm (iç ve dışdaki 3-5 daire sayılmaz)

C,Makine temel bilgileri:

Tasarım hızı: Max.15-30m/min (açık zaman, plaka kalınlığına ve malzemeye göre ayarlayın)

Max.30-80m/min (kaplama sırasında, plakanın kalınlığına ve malzemeye göre ayarlayın)

Birim yönü: □Soldan sağa veya □Sağdan sola (operasyon masasındaki birime bakan)

Güç kaynağı: üç fazlı AC 380V, 50Hz

Kat alanı: ≈65m×11m (L×W)

Kullanım ortamı: Oda sıcaklığı: -10°C-40°C

Nitelikli nem: ≤80%

Koruma sınıfı: IP40

3~14mm×1600mm çelik sarmal kesme makinesiÜrün Tasarımı Kavramı:

1Güvenilirlik: Ekipmanın normal ve sürekli çalışmasını sağlamak için ekipman yüksek güvenilirlikle tasarlanmış ve üretilmiştir.

2Güvenlik: Tam ekipmanın mekanik, hidrolik ve elektrik sistemleri güvenilir koruma ve güvenlik cihazlarıyla donatılmıştır.Ekipman acil durma fonksiyonuna ve yanıt ekipmanına sahiptir., ve acil durumlarda otomatik veya manuel olarak durulabilir.

3Çevre koruması: Ekipmanda kullanılan tüm hidrolik yağlar güvenilir bir şekilde geri kazanılabilir ve geri dönüştürülebilir ve hiçbir sızıntı çevreyi kirletmez.

4Enerji tasarrufu: Ekipmanın enerji tüketimi tasarımda tamamen dikkate alınır ve yüksek aktarım verimliliğine sahip birim, ürün doğruluğunun iyileştirilmesi ile birleştirilir.Kendi tüketimini azaltmak için.

5. Çalışma kolaylığı: Ekipmanın çalışması kolaydır ve insan-makine diyalogu uygundur. Detaylar için elektrik sisteminin açıklamasına başvurun.

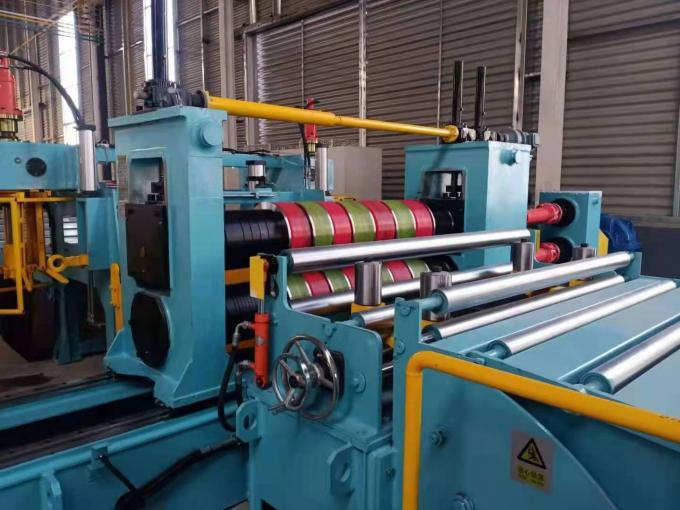

3~14mm×1600mm çelik sarmal kesme makinesiÖzellikleri:

1Bu makinenin ana gücü, düşük hızda istikrarlı bir dönüş hızı ve tork sağlayabilen bir DC motoru tarafından çalıştırılır.Güç tüketimini farklı işleme özelliklerine göre ayarlamak için DC hız yöneticisi tarafından kontrol edilir..

2. Birim yüksek kaliteli bir PLC sistemi ile kontrol edilir ve operatör işlemleri dokunmatik ekranla tamamlayabilir. Yazılım Zeye'nin kendi kendine geliştirdiği kontrol sistemini (2018SR678630) benimser.çalıştırılması kolay ve yüksek verimliliğe ve düşük enerji tüketimine sahip.

3Ana güç, yüksek iletim verimliliğine ve küçük aşınmaya sahip ünlü bir marka sert diş yüzey dişli azaltıcı ile donatılmıştır.

4. ekipman bileşenleri üretim sürecinde sıkı bir şekilde kontrol edilir. kaynaktan sonra, ana bileşenler iç gerilimi ortadan kaldırmak için küvetlenir, daha sonra kum püskürtülür ve pas geçirmez,ve yeni bir kalite hassas CNC işleme merkezi tarafından işlenir.

5Zeye, bu ürünün tasarımı ve geliştirilmesine, üretim sürecinde ulusal standartlara sıkı bir şekilde uygun olarak kararlıdır.Temel olarak yazılım ve donanım inşaatına odaklanarak, mükemmel kalite ve düşünceli hizmet ile, ve sürekli endüstri önde gelen metal işlem ekipmanları ile yerli ve yabancı müşterileri sağlamak.

Bitmiş ürünün çizimine bakın
