144 mm ve 4.5 " Erw kaynaklı yuvarlak tüp değirmen makinesi
Tüp değirmen makinesinin genel tanımı
HG114 Otomatik boru değirmeni, 50-114 mm'lik kare boru üretmek için tasarlanmıştır.Üretim hattı iyi kalite işleme ve yüksek hassasiyetle montajla kaynaklı çelik borular üretebilir.
Çalışma karakterini ve çevresini ve emniyet ve üretim karakterini iyileştirme tasarım kılavuzuna göre, yüksek verimliliği garanti etmek için rulo maliyetini azaltmak,HG114 üretim hattı tasarımın çift yarıçaplı delik tarzını benimsiyor.
Otomatik boru değirmeni Ana parametreler ve özellikleri
|
(1) Malzeme özellikleri:
|
|
Standart
|
Uluslararası standart boru değirmen makinesi
|
|
Malzeme
|
galvanizli çelik
|
|
Mekanik özellikler
|
σb≤520Mpa,σs≤365MPa
|
|
Şerit Genişliği
|
150-360 mm
|
|
Şerit kalınlığı:
|
1-3 mm
|
|
Bobinlerin iç çapı
|
Φ508mm
|
|
Bobinlerin dış çapı
|
Φ1300 φ2000 mm
|
|
Bobin Ağırlığı
|
≤4T
|
|
(2) Boru Spesifikasyonu
|
|
Boru çapı
|
yuvarlak boru: 50-114 mm
|
|
Uzunluk
|
3-6m
|
|
Boru kesimi hassasiyeti
|
0-6 mm
|
|
Şekillendirme Hızı
|
2 mm kalınlığı için en fazla 90m/dakikada
|
|
(3) Alıcı kendi kendine tedarik etmelidir
|
|
Çalışma dükkanı
|
60x12m, H>5m ((kranla yere)
|
|
Güç
|
Yaklaşık 3500KW 380V/60Hz/3 faz
|
|
Dolaşım Soğutma suyu (tüm sistem)
|
Akış: 30+30 CBM
Havuz hacmi: 40m3
|
|
Sıkıştırılmış Hava
(tüm sistem)
|
Akış: 5 m3/dakika
Basınç: 5-7kg/cm2
|
|
Kablo
|
Makinemin dışındaki tüm kabloları makine tamirinden sonra satın alırsın.
|
Tüp değirmen makinesinin çalışma süreci
Çizgi çelik bobine→karıştırıcı →son düzleyici→düzleştirmeci→kısma kaynakçısı→depolama malzeme birimi →formed,welding,cooling,precise pipe Dia. size →precise pipe length size,cutting→inspection →package

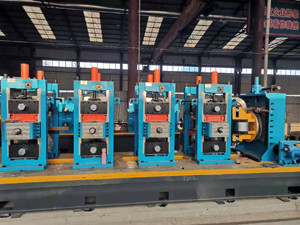

Tüp değirmen makinesi
