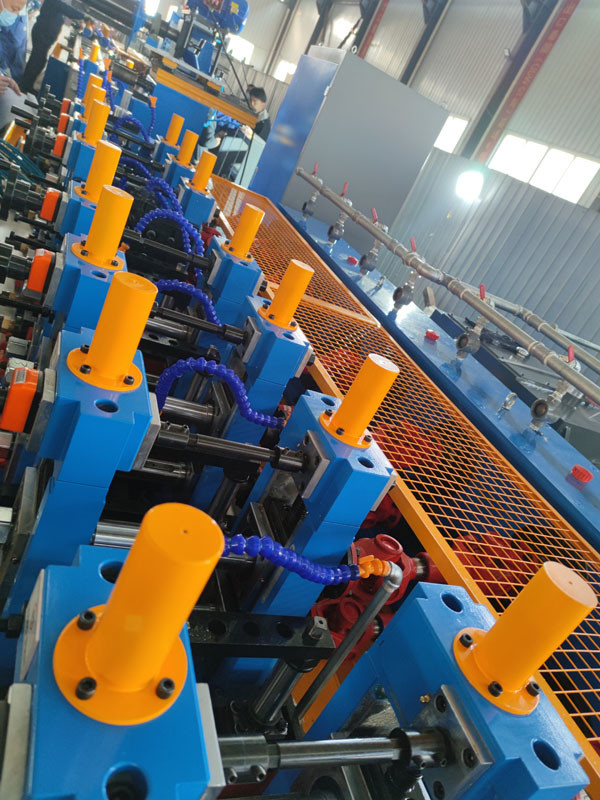

Otomatik ERW boru değirmen 40x40mm kare boru için
ERW boru fabrikası Genel Giriş
HG40 Yüksek Frekanslı Kaynaklı Boru Üretim hattı, yuvarlak boru 25-50mm ve buna göre boyut kare boru, kalınlığı 1-3mm üretmek için tasarlanmıştır.Üretim hattı iyi kalite işleme ve yüksek hassasiyetle montajla kaynaklı çelik borular üretebilir.
Çalışma karakterini ve çevresini ve emniyet ve üretim karakterini iyileştirme tasarım kılavuzuna göre, yüksek verimliliği garanti etmek için rulo maliyetini azaltmak,HG50 üretim hattı tasarımın çift yarıçaplı delik tarzını benimsiyor.
Yuvarlak boru: 15-50 mm
Karesi boru: 10x10 15x15 20x20 40x40mm
Rekor borusu: 20x10 20x30mm
Kalınlığı: 1-3 mm
ERW boru fabrikasıAna parametreler ve özellikler
|
(1) Malzeme özellikleri:
|
|
Standart
|
Uluslararası standart boru değirmen makinesi
|
|
Malzeme
|
galvanizli çelik
|
|
Mekanik özellikler
|
σb≤520Mpa,σs≤365MPa
|
|
Şerit Genişliği
|
50-120 mm
|
|
Şerit kalınlığı:
|
1-3 mm
|
|
Bobinlerin iç çapı
|
Φ508mm
|
|
Bobinlerin dış çapı
|
Φ1300 φ2000 mm
|
|
Bobin Ağırlığı
|
≤5T
|
|
(2) Boru Spesifikasyonu
|
|
Boru çapı
|
Kare boru :10x10 15x15 20x20 30x30 40x40mm
Rec Pipe:20x10 20x30mm
|
|
Uzunluk
|
3-6m
|
|
Boru kesimi hassasiyeti
|
0-6 mm
|
|
Şekillendirme Hızı
|
1 mm kalınlığı için en fazla 80m/min
|
|
(3) Alıcı kendi kendine tedarik etmelidir
|
|
Çalışma dükkanı
|
60x12m, H>5m ((kranla yere)
|
|
Güç
|
Yaklaşık 3500KW 380V/60Hz/3 faz
|
|
Dolaşım Soğutma suyu (tüm sistem)
|
Akış: 30+30 CBM
Havuz hacmi: 40m3
|
|
Sıkıştırılmış Hava
(tüm sistem)
|
Akış: 5 m3/dakika
Basınç: 5-7kg/cm2
|
|
Kablo
|
Makinemin dışındaki tüm kabloları makine tamirinden sonra satın alırsın.
|
ERW boru fabrikası ERW boru fabrikası için çalışma süreci
Çizgi çelik bobine→karıştırıcı →son düzleyici→düzleştirmeci→kısma kaynakçısı→depolama malzeme birimi →formed,welding,cooling,precise pipe Dia. size →precise pipe length size,cutting→inspection →package
