Düz dikişli kaynaklı boru otomatik paket ve toplu yüksek frekanslı kaynaklı boru değirmen

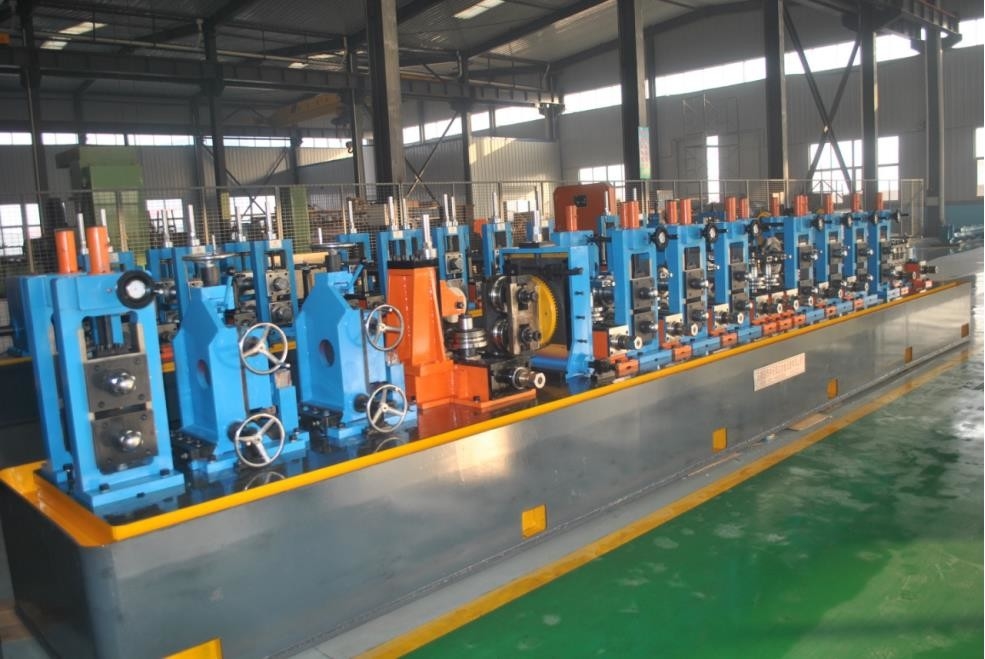

HG 76.2 Yüksek Frekanslı kaynaklı boru üretim hattı, çapı 19 - 76.2 mm, duvar kalınlığı 2.0-4.0 mm ve karesi boru kalınlığı 2.0-4.0 mm olan kaynaklı borular ve 15x15-60x60 mm, kalınlığı 2.0-4.0 mm üretmek için tasarlanmıştır.Rulo geçiş tasarımını kabul etmek, üretim hattı, iyi kalite işleme ve yüksek hassasiyetle montajla kaynaklı çelik borular üretebilir.
Yüksek verimliliği garanti etmek için rulo maliyetini azaltmak için çalışma karakterini ve çevresini ve güvenlik ve üretim karakterini iyileştirme tasarım kılavuzuna göre,HG 76.2 üretim hattı çift yarıçaplı delik tasarımını benimsiyor..
1Ana parametreler ve özellikler
| Malzeme Özellikleri |
YB189-64 standardına uygun |
| Malzeme |
Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği |
| Mekanik özellikler |
σb≤ 520Mpa,σs≤365MPa |
| Şerit Genişliği |
60 ila 240 mm |
| Şerit kalınlığı |
2 ila 4 mm |
| Bobinlerin iç çapı |
480 ila 520 mm |
| Bobinlerin dış çapı |
1000 ila 1800 mm |
| Bobin Ağırlığı |
≤3T |
| Saldırılmış boru spesifikasyonu |
Yuvarlak boru çapı: φ19-φ76.2mm 2 ila 4mm
Kare boru: 15 x 15 ile 60 x 60 mm 2 ile 4 mm
|
| Sabit Kesim uzunluğu |
4 ila 6 m |
| Boru kesimi hassasiyeti |
0 ila 3 mm |
| Şekillendirme Hızı |
20 ila 130 m/min |
2. Süreç akışı
1. Bobin yükleme
2- Çıkarma.
3Kesme ve kaynak
4Yatay Spiral Akkumulator
5. şekillendirme
6. HF kaynak
7Çöpe çıkmak.
8Soğutma.
9. Boyutlandırma
10Düzeltme.
11Soğuk kesme testere
12Gönderim.
13- Paketleme.
14. Depolama
3Ekipman prensibi
Yüksek frekanslı düz dikiş kaynaklı boru üretim hattı çelik kemer besleme biriminin özellikleri, rulo aracılığıyla bir boru billet çelik içine kıvrılmış getirmek,ve sonra yakınlık etkisinin yüksek frekansını kullanın ve deri etkisi şeridi kenarında anında kaynak sıcaklığına ısıtma yapmak, ve sıkıştırma silindirinin etkisiyle tam kaynak, daha sonra su soğutma, boyutlandırma ve çelik borunun gerekli özelliklerine göre düzleştirme yoluyla.Her birimdeki ürün hattı, yerli ve yabancı benzer ekipmanların sindirilmesi ve emilişi temelinde, Çin'in ulusal koşulları, yenilikçi tasarım, kullanışlı işletim ve bakım, basit ile birleştirilmiş.ve makul rulo geçiş kabul ederek yüksek hassasiyetle elektrikli kaynaklı çelik boru üretebilir.
