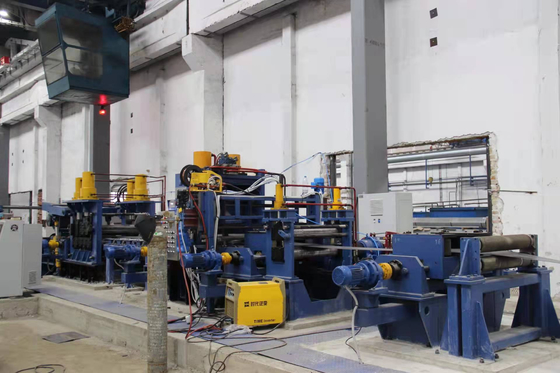

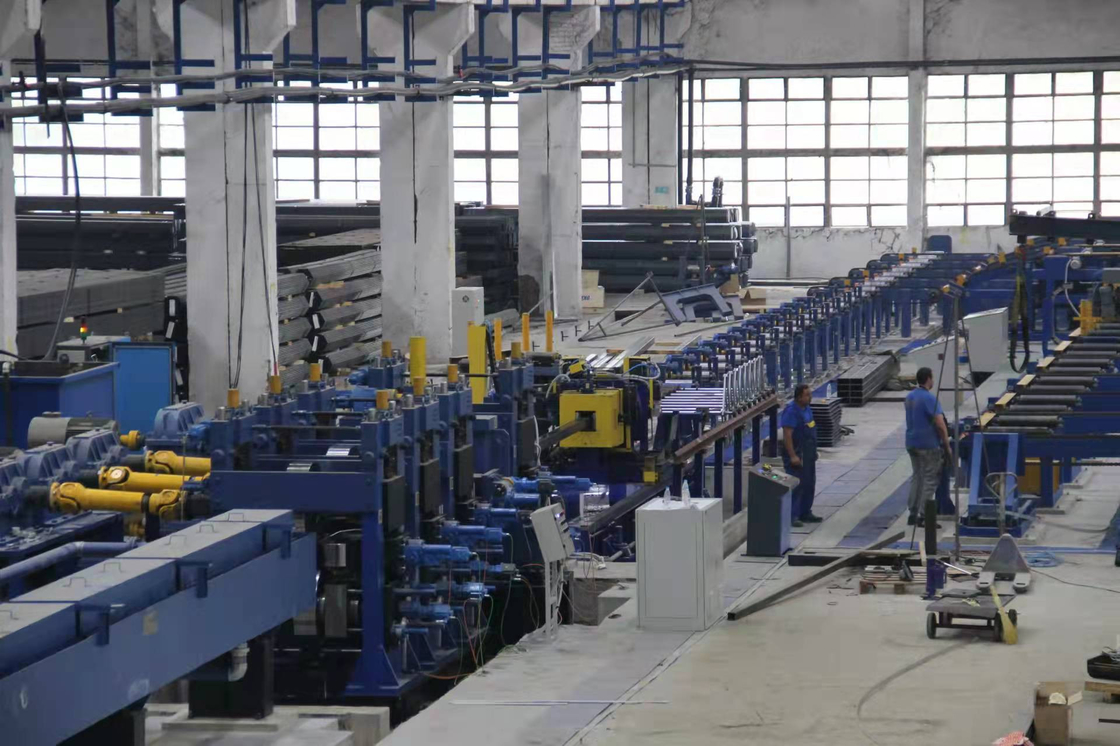

250x250x12mm doğrudan şekillendirilmiş kare boru Yüksek Frekanslı Kaynak Dökme
Makine Genel Giriş
F250x250 Otomatik yüksek frekanslı kaynaklı boru değirmen hattı, esas olarak kare boru boyutu 100x100-252x250mm, dikdörtgen boru 100x150-100x300mm, kalınlığı 5-16mm arasındadır.Bu hat aynı boyutta yuvarlak boruları değişim standı ve rulo ile üretebilir.Bu üretim hattında her birim en gelişmiş teknolojiyi kullanıyor, yenilikçi tasarım, PLC kontrolü ile tam kontrol, gelişmiş teknoloji, uygun işletim ve bakım,ve uluslararası seviyeye ulaştı.
Ana parametreler ve özellikler
(1) Malzeme özellikleri: |
Standart | Uluslararası standart boru değirmen makinesi |
Malzeme | galvanizli çelik |
Mekanik özellikler | σb≤520Mpa,σs≤365MPa |
Şerit Genişliği | 400-1000 mm |
Şerit kalınlığı: | 5-12 mm |
Bobinlerin iç çapı | Φ508mm |
Bobinlerin dış çapı | Φ1300 φ2000 mm |
Bobin Ağırlığı | ≤ 25T |
(2) Boru Spesifikasyonu |
Boru çapı | Kare boru: 100x100-250x250mm
Kalınlığı: 5-12 mm |
Uzunluk | 6-12m |
Boru kesimi hassasiyeti | 0-6 mm |
Şekillendirme Hızı | 1 mm kalınlığı için en fazla 100m/dakikada |
(3) Alıcı kendi kendine tedarik etmelidir |
Çalışma dükkanı | 95x12m, H>5m ((kranla yere) |
Güç | Yaklaşık.2500KW 380V/60Hz/3 faz |
Dolaşım Soğutma suyu (tüm sistem) | Akış: 30+30 CBM
Havuz hacmi: 40m3 |
Sıkıştırılmış Hava
(tüm sistem) | Akış: 5 m3/dakika
Basınç: 5-7kg/cm2 |
Kablo | Makinemin dışındaki tüm kabloları makine tamirinden sonra satın alırsın. |
Tüp değirmen makinesi için çalışma süreci

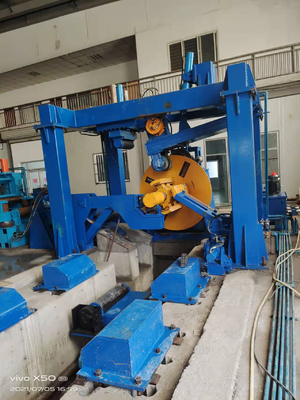

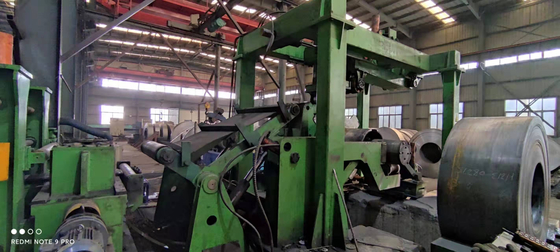

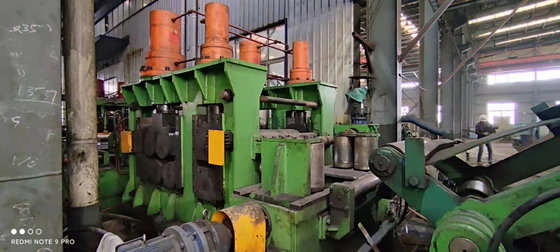

Çizgi çelik bobine→karıştırıcı →son düzleyici→düzleştirmeci→kısma kaynakçısı→depolama malzeme birimi →formed,welding,cooling,precise pipe Dia. size →precise pipe length size,cutting→inspection →package
Ekipmanın ana özellikleri:
1Rollerin ayarlanmasını tamamlamak için çok kısa bir süre içinde, ürünleri değiştirirken roller değişim süresini aşırı derecede azaltmak, böylece verimliliği artırmak ve üretim maliyetini azaltmak;
2.çözümleri, sadece ayarlamak gerekir,değiştirmek gerekmez,roller tasarruf oranı% 90'ın üzerinde,böylece rulo maliyetini azaltmak; 80x80mm boru üretirken son açık stand için rulo değiştirmek gerekir. Bu makine çevrimdışı bazı stand veya şaft değiştirerek yuvarlak boru üretebilir.
3Servo motor ayarlama ile, ruloyu değiştirirken araçların girişini ve ekipmanın hasarını azaltır, ekipmanın kullanım ömrünü iyileştirir.
4Kompozit rulo yapısı nedeniyle, orijinal hat temasının yerine rulo ve şerit arasındaki nokta teması, rulo aşınmasını azaltır ve ruloların kullanım ömrünü artırır.
5.Transit motoru SIMENS BEIDE markasını kullanır, rulmanlar NSK markasını kullanır,roller malzemesi kullanır Yüksek kompleksleme altını Cr20
