| bobin ağırlığı: | ≤10.0T | Bobin Kalınlığı: | 1,5～4,5 mm |
|---|---|---|---|
| bobin genişliği: | 160～400mm | İç çap: | φ508～φ610mm |
| Dış çap: | φ1500～φ2000mm | Hız: | 75X45—80m/dak；100X100—60m/dak |
| Garanti: | Bir yıl | Malzeme: | Düşük karbonlu HRC |
| Vurgulamak: | birim kombine kaynaklı boru fabrikası,ff şekillendirme teknolojisi kaynaklı boru fabrikası,ff şekillendirme teknolojisi kaynaklı boru fabrikası |
||

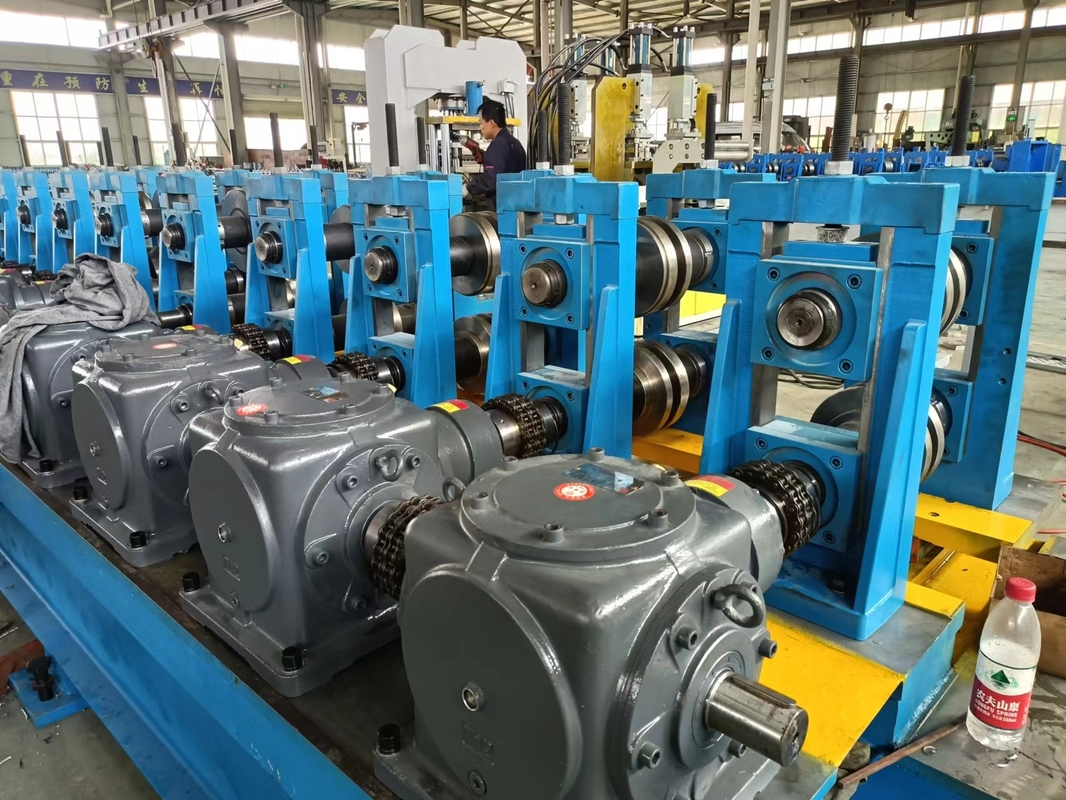

LW Serisi Birim Kombine Kaynak Tüpü Makinesi FF Şekillendirme Teknolojisi Kaynaklı Boru Değirmeni
I. Malzeme Özellikler:
YB189-64 standardına uygun
Malzeme : Düşük karbonlu çelik ve düşük alaşımlı yapı çeliği
Mekanik özellikler: σb≤520Mpa,σs≤365MPa
şerit genişliği: 160～400mm
şerit kalınlığı:1.5～4.5mm
Bobinlerin İç Çapı:φ508～φ610mm
Bobinlerin Dış Çapı:φ1500～φ2000mm
Bobin Ağırlığı: ≤10.0T
II.Kaynaklı Boru Özellikleri
Yuvarlak Boru Çapı :φ40～φ127mm
Kare boru boyutu:40×40-100×100mm
Yuvarlak boru kalınlığı:1.5～4.5mm
Kare boru kalınlığı: 1.5- 4.5mm
Bitiş boru uzunluğu:4～12m
Kesim doğruluğu:±1.5mm
Şekillendirme hızı: 75X45—80m/dak；100X100—60m/dak
Güç, Su ve Hava Temini
| 1 | Güç | Hattın Güç Hacmi | Yaklaşık 900KW |
| Güç kaynağı | 380V/60Hz/3faz | ||
| 2 |
Sirkülasyon Soğutma Suyu |
Akış | 20T/saat~30T/saat |
| Havuz Hacmi | 30m3 | ||
| 3 |
Sıkıştırılmış hava |
Akış | 5m3/dak |
| Baskı yapmak | 5～11kg/cm2 |
III.Ürün süreci:
Bobin Yükleme → Bobin Açma → Kesme ve Kaynak → Yatay Spiral Akümülatör → Şekillendirme, HF kaynağı, Çapak Alma, Soğutma, Boyutlandırma, Doğrultma → kesme testeresi → Paketleme → Depolama
IV.Her birimin ana parametreleri.
| bobin dışarı çapı | Φ1600-2000mm |
| bobin iç çapı | Φ508-610mm |
| şerit genişliği | 160-400mm |
| şerit genişliği | 1.5-4.5mm |
| şerit ağırlığı | Max7.0T |
| türü genişlet |
hidrolik genişletme, kayar blok yapısı |
| kırmak |
Pnömatik tahrik, 2 adet disk molası |
| mandrel malzemesi | 40Kr,HB220-260 |
| merkez daha yüksek | 1100mm |
