F200×200 Yüksek hassasiyetli kaynaklı boru üretim hattı kaynak boru makinesi
F200×200 yüksek frekanslı düz dikişli hassas kaynaklı boru üretim hattı, esas olarak 2 to kalınlığında elektrikli kaynaklı çelik borular ve yuvarlak borular için kare borular üretmek için kullanılır.Ülkedeki ve yurtdışındaki benzer sindirme ve emici ekipmanlara dayanarak, bu üretim hattının her bir makinesi ülkemin ulusal koşullarıyla birlikte yenilikçi bir şekilde tasarlanmıştır.Tasarım seviyesi ve üretim kalitesi ülkede önde gelen konumdadır., yapısı ve hassasiyeti son yıllarda tanıtılan birimlerin seviyesine ulaşmıştır.nispeten yüksek hassasiyetle elektrikli kaynaklı çelik borular üretebilen.
1Ana parametreler ve özellikler
|
YB189-64 standardına uygun
|
| Malzeme |
Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği
|
| Mekanik özellikler |
σb≤610Mpa,σs≤345MPa |
| Şerit genişliği |
300-800 mm |
| Çizgi kalınlığı |
20.06.0mm |
| Bobinlerin kimliği |
Φ580 φ630 mm |
| Kabloların aşırı dolaşımı |
φ1300 φ2000 mm |
| Bobin Ağırlığı |
≤ 18.0T |
2. kaynaklı boru özellikleri
| kare tüp boyutu |
75 x 75 ile 200x200 mm arasında |
| kare boru kalınlığı |
2.0 ila 6.0mm |
| Boru uzunluğunu bitir |
6 ila 9 metre |
| Kesim doğruluğu |
± 2 mm |
| Formlama hızı |
10 ila 50 m/min |
3. Her birimin ana parametreleri
yükleme Araç çelik kaynaklı yapıdır, kaldırma eyerine ve çapraz araca iki parçası vardır.Açma eyerine dört sütunlu kılavuz çubuğu türü, yağ silindirli kaldırma eyerine sahiptir.Çapraz araba çelik yapılardır,Araç gövde dört tekerlekli ile donatılmıştır...bir motorla sürülen araba, tabanında sabitlenmiş ray üzerinde yürürken.
Bir koni yapısı olan bu makine çelik sarmaşkasını desteklemek ve üretim hattı için ham madde sağlamak için kullanılır.Pnömatik fren sistemi, genişleme kantilever tipi için.hidrolik genişleme ve Pnömatik sürüş
Doğrudan baş, yeni bobin çelik baş beslemeyi düzleştirme ünitesine götürmek için kullanılır.
Düzleştirme makinesi çelik şerit başını ve ucunu düzeltmek için kullanılır, kesme ve kaynak için kolaylaştırır.
Kayışların düzensiz uçlarını kesmek ve daha sonra kayışları kaynakla bağlamak için kılıç ve kaynak kullanılır.
Yatay akülatör, basın ve taşıyıcı malzeme aygıtı, akülatör montajı, taşıyıcı malzeme ünitesi, elektrikli kontrol ünitesi.

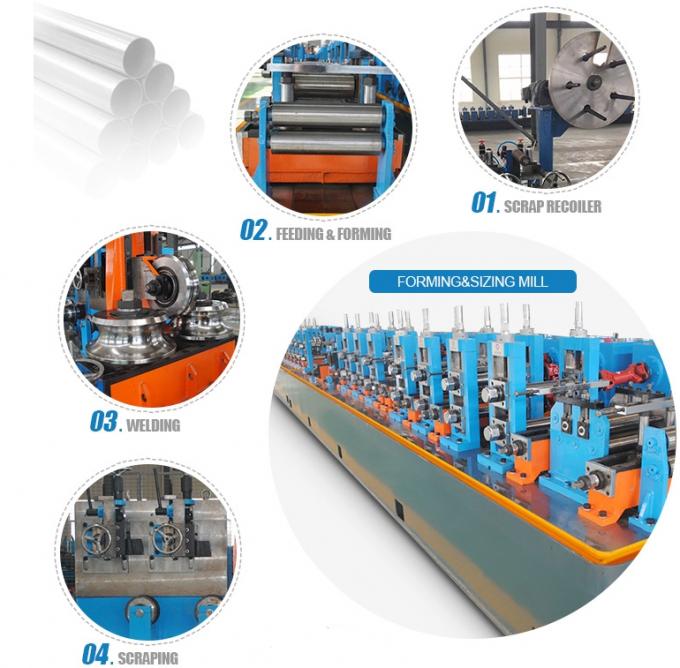

Çelik şeridi şekillendirme standına girer, sonra şekillendirme bölümünde yuvarlak bir şekle girer, sonra kaynaklanır ve kare şeklinde şekillendirilir.
boruyu uzunluğa otomatik olarak kesin kesmek için kullanılır, boru sürekli olarak değirmenden yüksek hızda teslim edilir.
