Yüksek Frekans Kaynak Borusu Değirmen Makinesi Düz Dikiş Rulo Geçiş Tasarımı

Düz dikiş yüksek frekanslı kaynaklı boru üretim hattı Roll Pass tasarımı

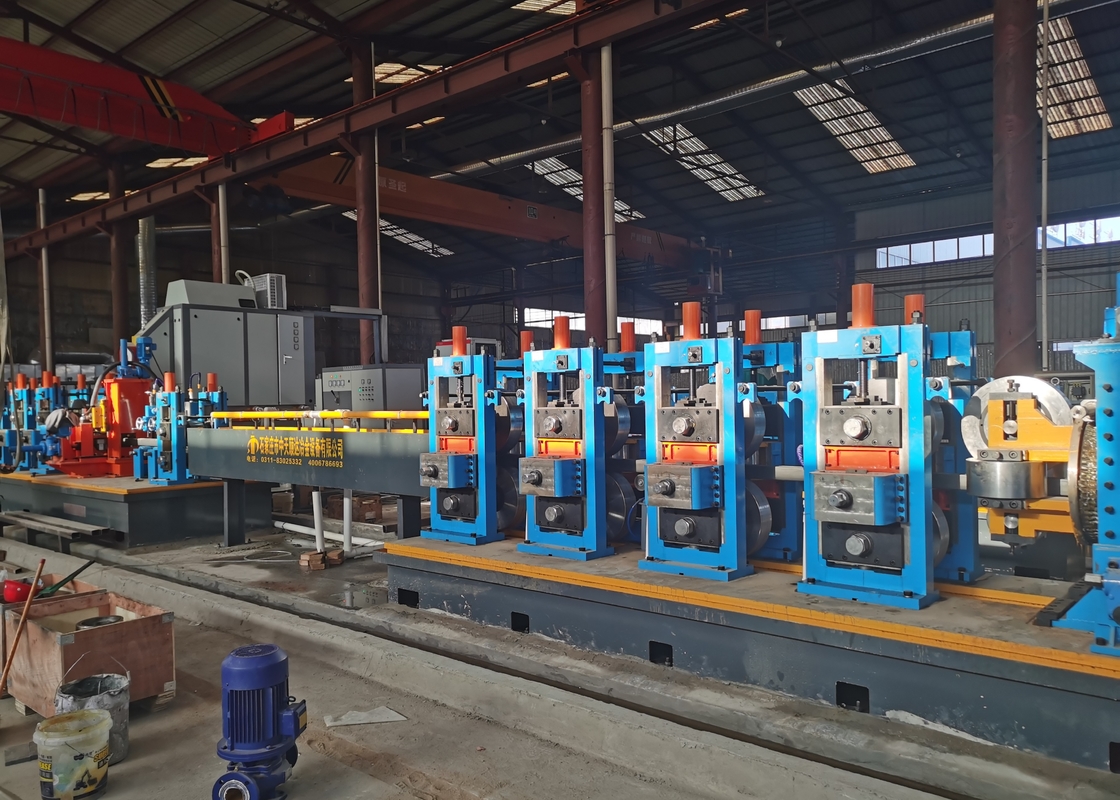

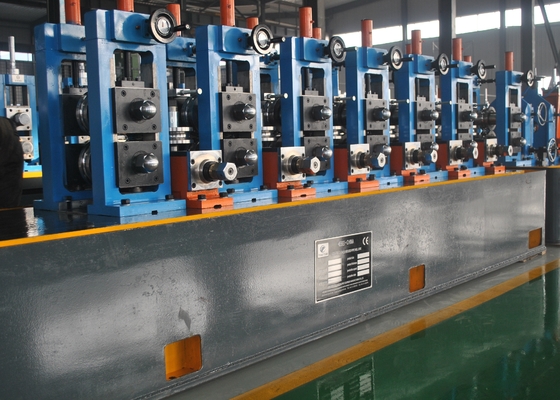

ZHG38 Yüksek Frekanslı kaynaklı boru üretim hattı, çapı Ф10-Ф38mm, duvar kalınlığı 1.0-2.3mm ve kare boru 8x8-30x30mm, kalınlığı 1.0-2.0mm'lik kaynaklı borular üretmek için tasarlanmıştır.Rulo geçiş tasarımını kabul etmek, üretim hattı, iyi kalite işleme ve yüksek hassasiyetle montajla kaynaklı çelik borular üretebilir.

Çalışma karakterini ve çevresini ve emniyet ve üretim karakterini iyileştirme tasarım kılavuzuna göre, yüksek verimliliği garanti etmek için rulo maliyetini azaltmak,ZHG38 üretim hattı çift yarıçaplı delik tasarımını benimsiyor..

1Ana parametreler ve özellikler

Malzeme Özellikleri:YB189-64 standardına uygun

Malzeme: Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği

Mekanik özellikler: σ_b≤ 520Mpa,σ_s≤365MPa

Şerit genişliği: 45 ila 120 mm

Şerit kalınlığı:1.0 ila 2.3 mm

Bobinlerin iç çapı:480 ila 520 mm

Bobinlerin dış çapı:1000 ila 1800 mm

Bobin Ağırlığı: ≤1.5T

Saldırılmış boru özellikleri:

Yuvarlak boru çapı:φ15-φ38mm 1.0 ila 2.3mm

Kare boru: 15 x 15 ila 30 x 30 mm 1.0 ila 2.0 mm

Sabit Kesim uzunluğu:4 ila 6 m

Boru kesme hassasiyeti: 0 ila 3 mm

Kalıplama Hızı:20 ila 130 m/min

2. Süreç akışı

Bobin Yükleme

Dökme

Kesme ve kaynak

Yatay Spiral Akkumulator

Şekillendirme

HF kaynak

Çöplükleme

Soğutma

Boyutlandırma

Düzleştirme

Soğuk kesme testere

Gönderme

Paketleme

Depolama

3Kalite ve satış sonrası hizmet garantisi

Alıcıya ulaşan ekipman, sahada bulunan teknik servis personeli hata ayıklama, bakım, ekipmanın devreye girmesi, devreye girmesi, işletme ve bakım talimatı,Alıcının ekipmanı işletme ve bakım personelinin teknik eğitiminden sorumluKullanıcılar, ekipmanların gelişi tarihinden itibaren 12 aydan beri, normal çalışma ekipmanları altında, kullanım kalitesi üzerinde olumlu bir etkisi olan kurallara uymalıdır.Parça hasarı ekipman normal çalışamaz., fabrika tamir veya değiştirme ücretsiz verecektir.
