50mm Düşük Karbonlu Çelik Tüp Fırlatma Makinesi Tüp Yapma
I..Makine Genel Giriş
段落

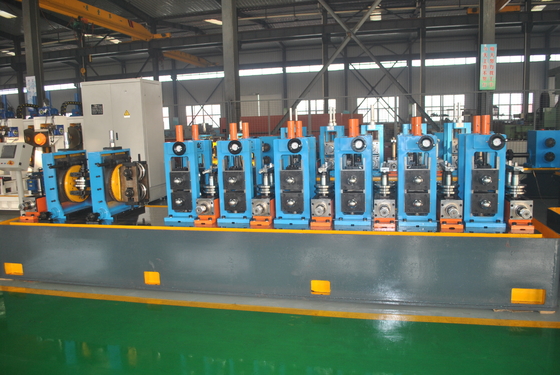

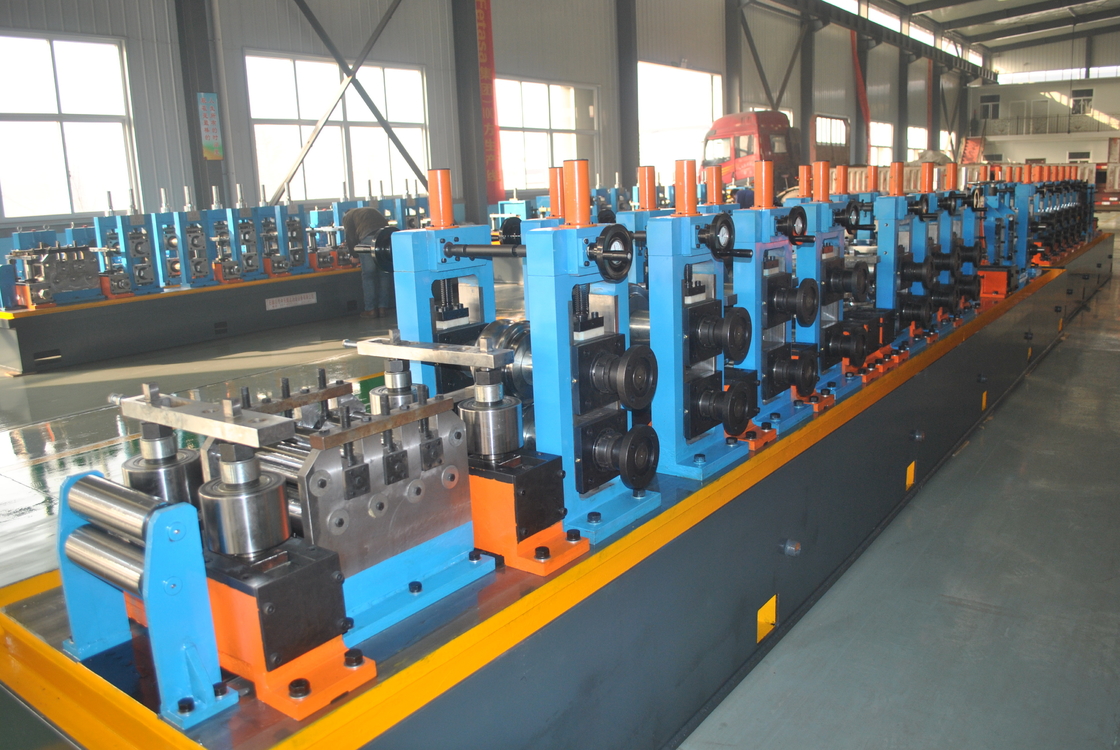

Makine Genel Giriş1Makine Genel Giriş2Makine Genel Tanıtım3Makine Genel Giriş4Makine Genel Giriş5
之关机, çok paralı bir alıcı, onun ürünleri üretilebilir: dairesel boru, düz boru, dik boru, bu ürünler endüstride çok yaygın kullanılır, biz çok uzman bir üreticiyiz
Önemli Satış Noktası 1: 2: 3:
列阵
- Makine Genel Giriş1
- Makine Genel Giriş2
- Makine Genel Tanıtım3
- Makine Genel Giriş4
- Makine Genel Giriş5
Form:1
| 1 |
4677 |
| 2 |
88000 |
| 3 |
678900000 |
| (1)Malzeme Özellikler: |
| Standart |
SPHC,SPHT-2,SS 400,SS440,SS490 |
| Malzeme |
Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği |
| Mekanik özellikler |
σb≤520Mpa,σs≤365MPa |
| Şerit Genişliği |
39-160 mm |
| Şerit kalınlığı: |
0.5-2.5 mm |
| Bobinlerin iç çapı |
Φ508mm |
| Bobinlerin dış çapı |
Φ1300 φ1760mm |
| Bobin Ağırlığı |
≤5T |
| (2)Boru Spesifikasyonu |
| Boru çapı |
Yuvarlak boru:φ12.7-50mm
Kalınlığı:0.5-2.5 mm
|
| Uzunluk |
6m |
| Boru kesimi hassasiyeti |
0-6 mm |
| Şekillendirme Hızı |
Max 80m/min (max büyüklüğü ve kalınlığı maksimum hızına kadar olamaz) |
| (3) Alıcı kendi kendine tedarik etmelidir |
| Çalışma dükkanı |
60x6m, H>5m ((kranla yere) |
| Güç |
Yaklaşık 450KW 380V/50Hz/3 faz |
| Dolaşım Soğutma suyu (tüm sistem) |
Akış: 20T/h30 T/h
Havuz hacmi: 30m3
|
|
Sıkıştırılmış Hava
(tüm sistem)
|
Akış: 5 m3/dakika
Basınç: 5-7kg/cm2
|
| Kablo |
Makinemin dışındaki tüm kabloları makine tamirinden sonra satın alırsın. |
IIAna parametreler ve özellikler:
Çelik boruları üretmek için tasarlanmıştır.
Rulo geçiş tasarımını benimseyen üretim hattı, kaliteli işleme ve yüksek hassasiyetle montajla kaynaklı çelik borular üretebilir.
III.. Her makine parametreleri ve özellikleri:
(1) Rulo açma
|
Çifte.Genişleme ve kantilever mandreller
|
1.iki katGenişleme ve kantilever mandreller.
2İki ana bölümden oluşur: ana gövde ve sabit taban.
3Mandrellerin genişleme, daralma ve frenleme ihtiyaçlarını karşılamak için pnevmatik sistemle donatılmıştır.
4. Mandrel aynı anda radyal hareket edebilecek dört bar bağlantılardan oluşur.
5Dört çubuklu bağlantılar iki grupta sırasıyla iki şafte yerleştirilmiştir.
|
| Bobinin OD'si |
Φ1300-1760 mm |
| Bobinin kimliği |
Φ508mm |
| Şerit genişliği |
39-160 mm |
| Şerit kalınlığı |
0.5-2.5 mm |
| Şerit ağırlığı |
Max5.0T |
| Genişleme Türü |
hidrolik |
| Kesinlikle. |
Pnömatik sürüş |
| Dönüştür |
el yazması |
|
(2) Kesme ve kaynak
Fonksiyon:
Akkumulatöre yeni giren çelik şeridin kuyruğunu ve sargıdan çıkan şeridin başını paralel olarak kesmek ve sonra birbirlerine kaynaklamak için kullanılır.
Yapı:
Hidrolik Kesme ve el kaynak Çizgi çelik genişliği: 39mm-160mm Çizgi çelik kalınlığı: 0.5-2.5mm Merkezleme yolu: el
(3)Spiral akülatör
|
|
- Bu ünite basın ve taşıma malzeme cihazı, akülatör montajı, taşıma malzeme birimi, elektrikli kontrol birimi içerir.
- Bu temel çerçeve, elektrikli motor, fren ünitesi, çevre yönü aktarma güç aksı azaltma hızı, basınç ve taşıma rulo, rehber rulo basınçlı hava sistemi, denetlenen hız ünitesi içerir;Akkumulatöre çelik şeridi sağlayabilir ve ortalama zaman elektrikli kontrol sistemine taşıma hızı bilgisini aktarır, biz bu üniteye malzeme taşımak durdurmak emrettiğinde, elektrikli motora yuvarlama durdurmak ve basın & ara ile taşıma malzeme yuvarlama,Ve aynı zamanda elektrikli motor taşıyan hız ayarlayabilir ve birim taşıyan malzeme hızı.
- Akkumulatör çerçeve montajı: elektrik motoru, çerçeve, iç çember yuvarlaması, dış çember yuvarlaması ve basınç yuvarlaması içerir.Basınç & taşıma biriminden bant çelik malzeme depolamak için kullanılabilir ve merkez gönderme malzeme rulo çekmek olabilir.
- Gönderme malzeme aygıtı: çerçeve, rehber yön ruloları, yüksek veya düşük bir yerden çıkış rulolarını içerir.Çelik şeridi şekil sistemi taşıyabilir ve elektrikli kontrol cihazına taşımak malzeme hızı bilgi gönderebilir
|
| Çalışma tarzı: |
Değişim çemberi |
taşıma malzemesinin gidiş hızı |
Vmax=240m/min |
| Avantaj: |
Daha fazla malzeme
Grev yok.
|
Çipleme şekli |
Pnömatik
6Mpa
|
| Çelik sarmal kalınlığı |
0.5-2.5 mm |
çapı |
4.2m |
| genişliği |
39-160 mm |
Depolama alanı |
3.5 m2 |
| Basınç ve taşıma elektrikli motor gücü |
AC 11KW |
| Akkumülatör çerçevesinin elektrikli motoru |
AC 15KW |
|
(4) Kalıplama ve Boyutlandırma Makinesi
|
|
| Forming & Sizing Mill, rulo tipi şekillendirme prensibini ve yüksek frekanslı indüksiyon kaynakını benimser.Şerit değirmende besleme cihazı tarafından şekillendirme makinesine beslenir ve şekillendirme rulo sürekli döndürmek ve istenen şekle şerit basınDeri ve benzer etkisi nedeniyle, yüksek frekanslı akım hızlıca ısıtılan kaynak eklemine yoğunlaşır ve kaynak sıcaklığına ulaşır.Tüp dikiş sıkıştırma rulo basıncı altında kaynaklanırGerekli boyutta son kaynaklı boru soğutma, boyutlandırma ve birincil düzleştirme sonrasında elde edilebilir. |
| Pipe OD'u oluşturuyor. |
Yuvarlak boru:φ12.7-50mm
Kalınlığı:0.5-2.5 mm
|
| Formlama hızı |
30-80m/dakika |
| Yatay olarak şekillendirme standlarının sayısı |
7 |
| Vertikal olarak şekillendirme standlarının sayısı |
9 |
| Ölçümleme basamaklarının sayısı, yatay |
5 |
| Ölçümleme standlarının sayısı, dikey |
5 |
| Turks başı |
2 set |
| Çubuk diametri ve yatay yuvarlak basamak malzemesi |
Φ60mm, Malzeme 40Cr |
| Çubuk diyalogları ve dikey yuvarlak stand malzemeleri |
Φ35mm, Malzeme 40Cr |
| Bur Çizme Kesicisi |
2 set |
| Ana motor |
132kw |
|
(5) Soğuk testere
|
Soğuk testere, her türlü çerçeve borusunu otomatik olarak kesmek için kullanılır.Bu ünitenin iyi bir boyut avantajı var., ve makine transfer en iyi avantajı, bu yüzden hızlı yetenek ve doğru işleme, Burr olmadan bu birim avantajıdır.
|
| Karesi boru boyutu |
φ12.7-50mm |
| Malzeme |
Q235. |
| Hız |
Max. 80m/min |
| Kesim Uzunluğu |
7m |
| Kesinlik |
±3mm |
| Sürücü motor |
15kw servo motor (Yaskawa Japonya) |
| Besleme motoru |
4.4kw servomotor (Yaskawa Japonya) |
| Kesim motoru |
11 kW değişken frekanslı motor. |
(6) Çıkış tablosu
1Bitmiş borular rulo masası boyunca yürürler ve otomatik olarak bankaya taşınırlar.
2Basit paketleme makinesi konteyner ve pnevmatik olarak tahrik edilen hizalama ekipmanı içerir.
3. Rol Sütunu Motoru: 3KW
4. İki yönlü aşağı yük borusu
5Sürüş hızını kontrol etmek için frekans dönüştürücüyle.
(7) Rulo
(8)200 Kw Yüksek frekanslı kaynakçısuya su soğutma tipi
- Hepsi bir modelde
- Paralel tip
1. Teknik VerilerDöşeksizsTeelHepsi bir arada.bütünleşikKaydırıcı
1.1Tasarım parametreleri
(1) İsimlendirilmiş çıkış gücü: 200 kW
(2) Adli DC voltajı: UdN=235V
(3) Dönüşmez akım: 1000A
(4) Dış frekans: f=350-420kHz
(5) Toplam verimlilik: η≈90%
(6) Rezonans şekli: Bileşik rezonans
(7) Tank çıkış şekli: kaynak transformatörü çıkışı yok.
(8) Ripple katsayısı: 0.5%
(9) Kaynak modu: İndüksiyon kaynak
(10) Güç dağıtım kapasitesi: 260kVA
(11) Giriş voltajı: Üç fazlı 380V/50Hz,3 fazlı 4 kablo sistemi
(12) Adlık giriş akımı: I=379A
1.2 Yumuşak su soğutma sistemi (Hava- Su soğutma sistemi)
(1) Çalışma suyu basıncı: 0.32Mpa
(2) Soğutma suyu akışı: 25m3
(3) Referans soğutma kapasitesi: 60kW
(4) Standart yapılandırma (mm): 2200×1250×2100
