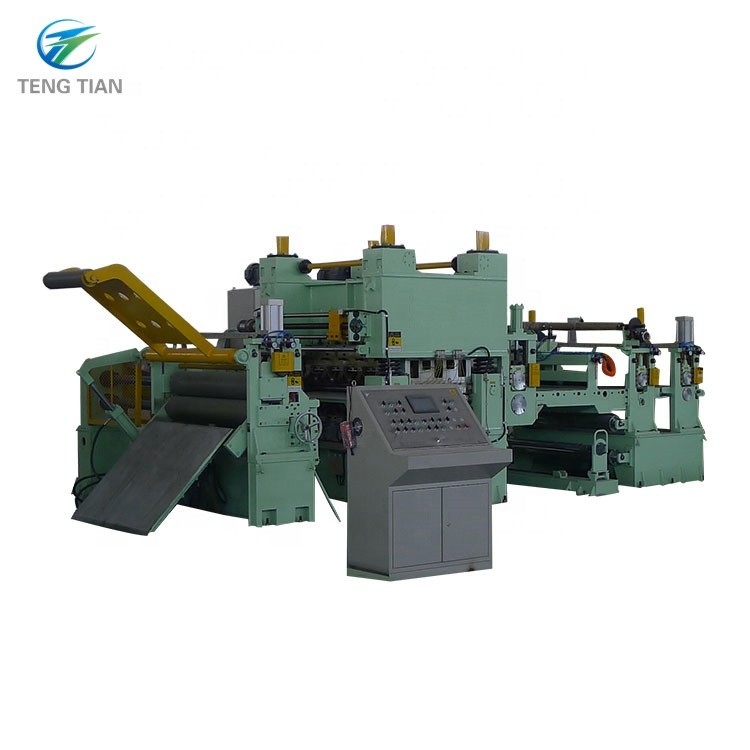

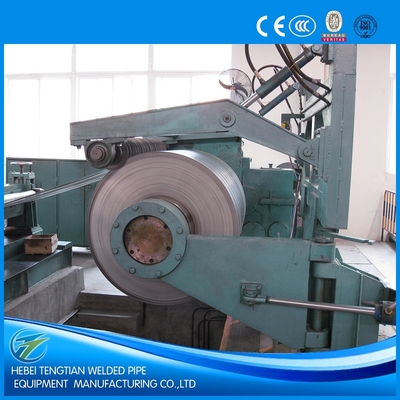

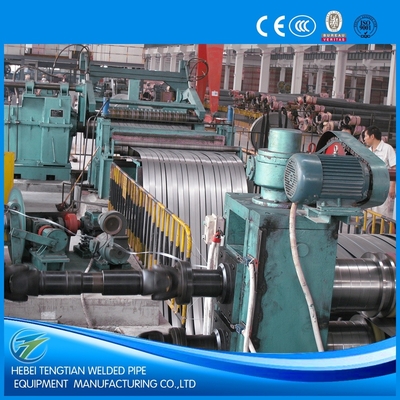

Ztl-13x1600 Metal Düşük Karbonlu Hrc Ekstra Kalın Çelik Dilme Makinesi

Ztl-13x1600 Metal Düşük Karbonlu Hrc Ekstra Kalın Çelik Dilme Makinesi



I. Ana Teknik parametre



1. Malzeme özellikleri

Malzeme Düşük karbonlu HRC(Q235, σs=250Mpa,σb=500Mpa ) Bobin Kalınlığı 4~13 mm

Bobin Genişliği 600-1600mm

Bobin Ağırlığı ≤35 t

İç çap Φ610/Φ760mm

Dış çap Φ1500-Φ2200mm

2. Bitmiş ürün özellikleri

Dilimleyici numarası (Hariç tutulan kenar)

Bobin ağırlığı 35t

İç çap Φ610/Φ760mm

Dış çap Φ1500-Φ2200mm

Genişlik hassasiyeti ±0,15 mm(kalınlık 0,75-3,0)±0,20 mm(kalınlık 4-13)

Çapak doğruluğu ≤%5 Plaka kalınlığı

yeni bıçak veya uygun bıçak boşluğu

3. Eğme hızı 10-40 m/dak

4. Ekipman verileri

(1) Güç

Gerilim 380V

Frekans 60HZ

Kurulu güç Yaklaşık 350kw

(2) Hava gücü

Basınç 0.4-0.8Mpa



Hava talebi 3m3/dak (Sıkıştırma durumu)

(3) Hat yönü Operasyon konsoluna bakın, Soldan Sağa (müşteri seçti)

5. Boyama Alıcının ihtiyacına göre

II.Ekipman bileşimi 1600x13

		HAYIR.		İsim			Miktar				Not edildi
		1		Bobin yükleme arabası			1		Ayarlamak
		2		Açıcı			1		Ayarlamak
		3		Basınç yönlendirme cihazı			1		Ayarlamak
		4		Kelepçe ve tesviye			1		Ayarlamak
		5		çapraz kesici			1		Ayarlamak
		6			Dikey silindirin merkezlenmesi		1		Ayarlamak
		7		disk kesici			1		Ayarlamak
		8		kenar sarıcı			1		Ayarlamak
		9		akümülatörün panelini çevirmek
		10		genişletme cihazı
		11		sarıcı			1		Ayarlamak
		12		bobin arabasını boşaltma			1		Ayarlamak
		13		hidrolik sistem			1		Ayarlamak
		14		elektrik sistemi			1		Ayarlamak
	15		Ankraj cıvataları ve aksesuarları			1		Ayarlamak



III. Ekipman yapısı açıklaması



1,araba yükleniyor:

1.1 Depolama rafı:

Fonksiyon: Üniteye sürekli giriş için bandı ve bobini geçici olarak saklayın. Bobini bir vinçle malzeme hazırlama rafına yerleştirin ve bobini bir araba ile rulo açıcıya taşıyın.

beceri gereksinimi:

Bant ve makara depolama: 2 grup

Bobin dış çapı: φ1500~φ2200 mm

Rulo genişliği: 600~1600mm

Maksimum rulo ağırlığı: 35 T



1.2:araba yükleniyor:

Fonksiyon: Şerit bobinleri hazırlamak ve bobinleri açıcının merkezine göndermek için kullanılır.

Yapısı: Araba gövdesi, yürüme cihazı, kaldırma cihazı ve iletim cihazından oluşur.

beceri gereksinimi:

Çelik bobinin dış çapı: Φ1500~Φ2200 mm

İç çap: Φ610 ,Φ760 mm

Genişlik: 600~1600 mm

Arabanın hareket hızı: ～5 m/dak

Arabanın seyahat mesafesi: ~ 6m

Şanzıman motor gücü: AC3 KW

Kaldırma hidrolik silindir çapı × strok: Φ220 × 900 mm

Hidrolik sistem çalışma basıncı: 8-10 MPa

Üst itme kuvveti: 37T(10MPa)

Maksimum rulo ağırlığı: 35 T

2.açıcı:

Fonksiyon: Çelik bobini taşımak için kullanılır, dönen çelik bobin, çelik bobini sökmek için düz basınç silindiri ve kürekle birlikte çalışır. Çelik bobinin merkezini ünitenin merkez çizgisiyle hizalayın. Açıcı, acil kapatma sırasında bobinin geri yaylanmasını ve gevşemesini önleyen bir mikro fren cihazına sahiptir. Sarma arabası, çelik bobini rulo açıcının merkezine taşıdığında, rulo açıcının sol ve sağ konik kafaları çelik bobini destekler ve kelepçeler ve ardından rulo açıcının motoru, çeliği açmak için basınç silindiri ve bıçakla birlikte çalışır. bobin ve çelik şeridin başını kıstırmaya gönderin. Düzleştiricide, çelik bant sıkıştırma düzleştiriciye beslendikten sonra rulo açıcının kavraması açılır ve mikro fren cihazı frenlenir. Çelik şerit sıkıştırma düzleştiriciye girdikten sonra çelik şeridin merkezi ünitenin merkez çizgisiyle çakışmazsa, kangal açıcının sol ve sağ konik kafaları çeliğin merkezini hizalamak için sola veya sağa hareket ettirilebilir. ünitenin merkez çizgisine kadar soyun. Açıcının sol ve sağ konik kafaları da tek kafa ile sola veya sağa hareket edebilmektedir.

Yapısı: Çift konili kafa sol ve sağ çapraz cihaz, çift konili kafa kutusu, mikro fren cihazı, şanzıman cihazı ve taban.

beceri gereksinimi:

Çelik bobinin dış çapı: Φ1500~Φ2200 mm

Çelik bobinin iç çapı: Φ610, Φ760mm

Genişlik: 600~1600 mm

Kalınlık: 4~13mm

Koni kafası hareket modu: hidrolik tahrik

Koni kafalı mobil hidrolik silindir çapı: Φ125/Φ90 mm

Koni kafa formu: hidrolik genleşme ve daralma

Koni başlığı genleşme ve daralma hidrolik silindir çapı: Φ140/Φ100 mm

Açıcı ana motor: AC4KW

Çözme hızı: ~ 5,5 m/dak

Frenleme yöntemi: Disk freni

Fren modeli: 3×ADH205 fren

Debriyaj açma ve kapama yöntemi: hava basıncı

Debriyaj silindiri deliği: Φ100mm

3, Düz tutam tesviye makinesi:

3.1:düz kafa cihazı:

Fonksiyon: Düz kafalı cihaz ve kürek, çelik bant kafasını sökmek ve çelik kemeri düz kafalı sıkıştırma tesviye makinesine göndermek için açıcı ile eşleştirilir. Kürek, çelik şeridin kafasını düzeltmek için düz başlı basınç silindiri ile eşleştirilir ve daha sonra çelik şerit, sıkıştırma silindirine gönderilir ve kürek, çözme tipindedir.

Yapısal form: portal tipi düz kafalı baskı silindiri cihazı, kürek cihazı, kürek sallama cihazı ve diğer parçalar.

beceri gereksinimi:

Genişlik: 600~1600 mm

Kalınlık: 4~13mm

Açılma şekli: üst açma

Kürek teleskopik silindiri: Φ110/Φ80mm

Bıçak dönüş silindiri: Φ140/Φ100mm

Bıçak malzemesi: 50Mn

Basınç silindiri dönüş silindiri: Φ125/Φ90mm

Silindir tahrik formu: hidrolik motor 1QJM43-4.0

Basınç silindirinin çapı: Φ320mm

Düz makaralı silindir: Φ125/Φ90mm

Bıçak cihazı: dikey bıçak

3.2tutam tesviye makinesi

Fonksiyon: Düz kafalı cihaz, baskı silindiri ve kürek, çelik şerit kafasını sökmek için açıcı ile birlikte çalışır ve çelik şeridi sıkıştırma tesviye makinesine gönderir. Çelik kayışı sıkıştırmak için kıstırma silindiri hidrolik olarak bastırılır ve çelik kayışı kıstırma silindirine göndermek için ana motor döndürülür. Çelik bant sıkıştırma tesviye makinesine girdikten sonra tesviye silindiri, şerit kafasını hizalamak için uygun bir konuma bastırılır. Düzleştirin ve çelik şeridi kesme alın kaynak makinesine gönderin ve kesme alın kaynağını tamamlamak için kesme alın kaynak makinesiyle işbirliği yapın.

Yapısı: Dikey silindir cihazı, sıkıştırma silindiri cihazı, tesviye silindiri cihazı, iletim cihazı ve diğer parçalardan oluşur.

beceri gereksinimi:

Genişlik: 600~1600 mm

Kalınlık: 3~13mm

Bastırma silindirinin şekli ve basıncı: iki silindirli tip, hidrolik basınç

Sıkıştırma silindiri silindiri bastırıyor: Φ140/Φ100mm

Ana motoru sıkıştırın: AC22KW (frekans dönüşüm hızı düzenlemesi)

Bastırma silindiri ve tesviye silindirinin aktarım şekli: Yukarı ve aşağı tamamen aktif

Sıkıştırma silindiri çapı×uzunluk: Φ230×1700mm

Sıkıştırma silindirinin malzemesi: 42CrMo

Aktif sıkıştırma dengeleme hızı: ~7 m/dak

Tesviye silindiri formu ve aşağı bastırma: Üst iki alt üç silindir tipi, hidrolik aşağı bastırma

Sıkıştırma silindiri silindiri bastırıyor: Φ200/Φ140mm

Tesviye silindirinin çapı×uzunluğu: Φ200×1700mm

Tesviye silindiri malzemesi: 42CrMo

Rulo söndürme sertliği ve derinliği: HRC58-62, derinlik: 5-8mm

Dikey rulo çapı×yükseklik: Φ200×300mm

Dikey silindir yapısı: I şeklinde çift dikey silindir

Dikey silindir malzemesi: 42CrMo

Dikey silindir genişliği ayar motoru: 2×AC2.2KW

Debriyaj açma ve kapama yöntemi: hava basıncı

Debriyaj silindiri deliği: Φ100mm

4, Çapraz kesme makinesi (hidrolik kesme)

Fonksiyon: Çelik bant kafasını kesmek için kullanılır, yapısı giyotin kesme makinesidir. Çapraz kesme makinesi yapısı, üst ve alt kesme bıçaklarının yan açıklığı için hızlı ayarlama cihazıyla donatılmıştır.

beceri gereksinimi:

Kesme açısı: 2,5°

Kesme bıçağı boşluğu ayarlama yöntemi: kam eksantrik ayarı

Kesme bıçağının boşluğunun boyutu: Kadrandaki ekran

Kesme bıçağının boşluğunun ayar aralığı: 0,1 ~ 1 mm

Etkili kesme bıçağı genişliği: 1700mm

Kesme bıçağı kesit boyutu: 850×140×35mm

Kesme kalınlığı: 4~13 mm (Q355)

Kesme bıçağı malzemesi: 6CrW2Si

Hidrolik kesme silindiri deliği: Φ320/Φ180mm

Kesme hidrolik basıncı: 8~12MPa

Kesim formu: üst kesim

1. Nötr silindir

Fonksiyon: Merkezleme ve genişlik ayarı fonksiyonu ile şeridin akmasını önleyin. Bu makine, yağ silindiri tarafından tahrik edilen dikey silindir tarafından sağa ve sola açılıp kapatılır, böylece şerit çeliği disk kesmeye sorunsuz bir şekilde girer ve kesme işlemi sırasında sapmaz.

Yapısı: Motorla çalıştırılan dikey silindir cihazı, kıstırma silindiri cihazı ve diğer parçalardan oluşur.

beceri gereksinimi:

Genişlik ayar aralığı: 600~1600mm

Şerit çelik genişlik merkezleme ayar silindiri: Φ125/Φ90mm

Dikey silindir çapı×yükseklik: Φ200×240mm

Dikey silindir yapısı: Çift dikey silindir

Dikey silindir malzemesi: 42CrMo

Dikey rulo merkezi geçiş rulosu çapı × yüksekliği: Φ160 × 200 mm

Dikey rulo ön ve arka kapak silindirinin modeli: Φ63/Φ45mm

6, Disk kesici

Fonksiyonu: Bu makine dilme ünitesindeki ana ekipmanlardan biridir. Amacı, geniş bantlı çelik bobinleri farklı genişliklerdeki dar şeritli çelik bobinlere kesmek ve kaynaklı boru üniteleri, soğuk bükme üniteleri vb. için gerekli boşlukları sağlamaktır.

Ekipman yapısı: Disk kesici gövdesi, iletim cihazı vb.'den oluşur. Disk kesicinin gövdesi, çok güvenilir destek sağlayabilen üç kemerden oluşur.

beceri gereksinimi:

Kesici milin çapı: Φ360mm

Takım mili malzemesi: 42CrMo

Kesici şaft söndürmenin sertliği ve derinliği: HRC58-62, derinlik: 5-8mm

Kesme bıçağı özellikleri: Φ360×Φ600×30mm

Kesme bıçağı malzemesi: H13K

Ara parçası: 45#çelik

Kauçuk halka: Poliüretan

Ana motor: DC160kw, 1500 dev/dak (Z4-250-12)

Sert diş yüzeyi redüktör modeli: ZSY400-80

Kesme hızı: 10~40 m/dak

Depresyon tahriki: sonsuz dişli vida kaldırıcılı pin çarklı sikloid motor AC2KW

Kardan mili modeli: SWC315DH2

Takım değiştirme yöntemi: Hidrolik silindir hareket ettikten sonra kemerli yol

Silindir deliği: Φ110/Φ80mm

7. Atık kenar sarma makinesi



Fonksiyon: Makine disk kesicinin her iki tarafına monte edilir ve disk kesici şeritlere bölündükten sonra hurda kenarlarının sarılması için kullanılır.

Makine, atık kenarı sarmak için redüktörü tahrik eden bir tork motoruyla çalıştırılır ve sarma işlemini pürüzsüz hale getirmek için tork motorunun sabit geriliminden tam olarak yararlanılır. Sarma sarımı tamamlandığında, güç tarafı olmayan silindir geri çekilir ve otomatik boşaltmayı gerçekleştirmek için boşalır.

beceri gereksinimi:

Form: Çift konik kafalı hidrolik açma ve kapama

Koni başlığı açma ve kapama silindir çapı: Φ63/Φ36 mm

Salıncak çubuğu silindir deliği: Φ50/Φ36 mm

Sarma hızı: 0-50m/dak

Sarma makarasının çapı: Φ1000 mm

Sarma makarası gücü: Tork motoru YLJ180-160-4

Sıkma genişliği: ≤ tahta genişliğinin ve kalınlığının yarısı

8. Kapakakümülatör

Fonksiyon: Çelik bandı depolamak ve disk kesici ile sarıcı arasındaki hız farkını ayarlamak için kullanılır.

beceri gereksinimi:

Ara köprü dönüş modu: hidrolik

Hidrolik silindirin çapı: Φ110/Φ80mm

İlmek yapıcı uzunluğu ve derinliği: 6800×2120mm

Rulo boyutu: Φ105×1700mm

9. Gergi cihazı

Fonksiyon: Kesilen şeridi ayırmak ve gerginlik ayarını gerçekleştirmek için kullanılır ve paletin kaldırılması, sarıcıyı besler.

Ekipman yapısı: Bir palet cihazı, bir baskı silindiri cihazı, bir dikey silindir cihazı, bir ayırma cihazı, bir gerdirme cihazı ve bir besleme cihazından oluşur.

beceri gereksinimi:

Dikey silindir genişliği ayar motoru: 2×AC2.2KW

Dikey silindir çapı×yükseklik: Φ220×200mm

Dikey rulo yapısı: tek dikey rulo

Dikey silindir malzemesi: 42CrMo

Gerilim yapısı formu: ilk iki sonraki

Gergi silindiri çapı×uzunluk: Φ250mm×1700mm

Gergi makarası sayısı: 3 makara

Gergi silindiri malzemesi: 42CrMo

Rulo söndürme sertliği ve derinliği: HRC58-62, derinlik: 5-8mm

Gergi makarasının azaltılması: hidrolik basınç

Silindiri aşağı doğru bastırın: Φ140/Φ100mm

Besleme kanadı kaldırma silindiri deliği: Φ110/Φ63mm

Silindir çapı×uzunluk: Φ250mm×1900mm

Ayırıcının çapı: Φ350×Φ190×10 (15) mm

Ayırma sayfası malzemesi: 50Mn

10. Sarıcı

Fonksiyonu: Bobin, dilme ünitesindeki ana ekipmanlardan biridir. Esas olarak şeridi bir rulo halinde kestikten sonra yuvarlar ve kaynaklı boru ünitesi, soğuk bükme ünitesi vb. için gerekli rulo genişliğini sağlar.

Ekipman yapısı: Bu makine bir motor, bir redüktör, bir fren, bir haddeleme cihazı, bir portal tipi alt haddeleme cihazı, bir kıvırma mili ve bir makara destek cihazından oluşur. Sıkma mili hidrolik olarak genişletilir, daraltılır ve sıkıştırılır.

beceri gereksinimi:

Maksimum makara çapı: Φ760mm

Maksimum sarma ağırlığı: 35 ton

Sarma hızı: 10~40m/dak

Sarma için ana motor: DC250KW, 1500 dev/dak

Makara genleşme ve daralma hidrolik silindir çapı: Φ250/Φ120 mm

Makara çenesi formu: mekanik çene

Haddeleme cihazının hidrolik silindir çapı: Φ125/Φ90 mm

Yuvarlanan silindirin yerleştirme konumu: Dişli kutusunun her iki tarafı

Makara destek cihazının salıncak hidrolik silindir çapı: Φ125/Φ90 mm

Basınç kolu cihazı: portal tipini benimser

Geri basınç silindiri: Φ125/Φ90 mm

11. Boşaltma arabası

Fonksiyon: Makine, sarıcı makarasının altına monte edilir ve sarıcıdaki haddeleme cihazıyla birlikte kesilmiş çelik bobin, makaradan boşaltılır ve atölye vinci tarafından kaldırılmak üzere gönderilir.

Ekipman yapısı: esas olarak yürüme mekanizması, braket, silindir, kılavuz rayı vb.'den oluşur. Kılavuz rayın merkezi kurulum sırasında bir kez ayarlanır. Hareket mekanizması, arabayı hareket ettirmek için bir sikloid redüktör tarafından tahrik edilir ve silindir flanşı, yükselmesini sağlamak için brakete bağlanır.

beceri gereksinimi:

Arabanın hareket hızı: ～5 m/dak

Arabanın seyahat mesafesi: 3,5m

Şanzıman motor gücü: AC3 KW

Kaldırma hidrolik silindir çapı × strok: Φ220 × 900 mm

Hidrolik sistem çalışma basıncı: 8-10 MPa

Üst itme kuvveti: 37T(10MPa)

Maksimum rulo ağırlığı: 35 T

12.Elektrik ve kontrol sistemi

12.1 Elektrik sistemi çevre koşulları

Ortam sıcaklığı: -10——40°C

Nem: %95, yoğunlaşmasız

Güç kaynağı: 380/220V

Elektrik kontrolü: güçlü titreşim yok ve aşındırıcı gaz kurulumu yok

Cihaz kontrolü: güçlü manyetik radyasyon yok

12.2 Elektrik Sistemine İlişkin Standart Şartname

GB50171 ----92 elektrik tesisatı mühendislik paneli, elektrik kontrol kabini ve ikincil devre bağlantı yapısı ve kabul spesifikasyonlarına uygundur.

12.3 Genel performans gereksinimleri

Elektrik kontrolü temel olarak tüm ünitenin proses kontrolünü ve ayarlanmasını tamamlar ve ünitedeki ilgili ekipmanlar arasındaki proses kilitleme işlemini tamamlayarak tüm ünite ekipmanının üretim ve üretim gereksinimlerine uygun olarak normal, doğru ve kesin bir şekilde karşılık gelen ve düzenli eylemleri gerçekleştirebilmesini sağlar. süreç gereksinimleri.

Elektrik sisteminin elektrik aksamlarında mükemmel performansa sahip ürünler benimsenmekte olup, yurt içinde olgunlaşmış, yurt içinde üretilen veya yabancı teknoloji kullanılarak ülkede üretilen ve yurt içinden satın alınabilen gelişmiş ve güvenilir elektrik aksamları, sayaçlar ve diğer ekipmanlar kullanılmaktadır. sistem.

12.4 Elektrik konfigürasyonu:

DC valisi: Continental serisi

PLC: Siemens

Düşük basınçlı canlılık parçaları: Chint, LG

Çalıştırma düğmeleri: Chint, LG

Elektrik kabini: GGD

13.hidrolik sistem

Hidrolik sistem hidrolik istasyon, valf bloğu, boru hattı vb.'den oluşur.

Sistem çalışma basıncı: 10; 12MPa

Yağ pompasının anma basıncı: 16 MPa

Akış hızı: 73,5 l/m

Çalışma ortamı: N46# aşınma önleyici hidrolik yağı
