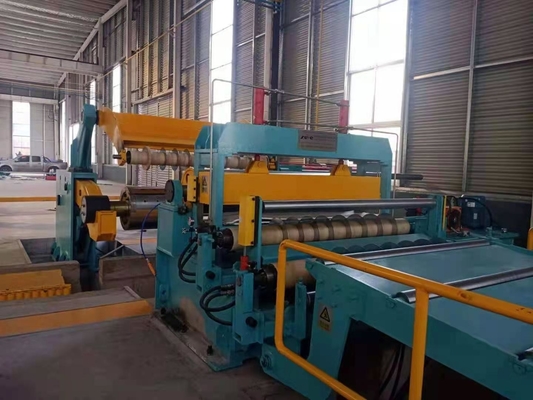

Kalınlık 0.8-4mm Genişlik 800-1600mm Hız 90-150m/Dk Sac Rulo Dilme Makinası

I. Ana teknik parametreler

1Malzeme özellikleri

Malzeme Düşük karbon HRC ((Q235, σs=250Mpa,σb=500Mpa) Bobin kalınlığı 0,8-4 mm

Bobin Genişliği 800-1600mm

Bobin Ağırlığı ≤30 t

İç çapı Φ508/Φ610/Φ760mm

Dış çapı ≤ Φ2200mm

2Bitmiş ürün özellikleri

Kesme numarası ((Konu dışı)

Bobin ağırlığı 30t

İç çapı Φ508/Φ610/Φ760mm

Dış çapı Φ2200mm

Genişlik doğruluğu ±0.20 mm ((kalınlığı 0.8-4)

Burr doğruluğu ≤5% Plaka kalınlığı, ((0.08-0.20mm)

Yeni bıçak veya uygun bıçak boşluğu

3Bobin açma hızı 90-150m/min (Slitter yeteneği tablosuyla referans)

4Ekipman verileri

(1) Güç

Voltaj 380V

Frekans 60HZ

Kurulu güç Yaklaşık 330kw

(2) Hava gücü

Basınç 0.4-0.8Mpa

Hava talebi 0.2m3/min ((Sıkıştırma durumu)

(3) Satır yönü, kontrol konsoluna karşı, soldan sağa

5Renklemesi Alıcının talebine göre

II,Ekipman bileşimi 1600x4

III,Ekipman yapısı açıklaması

• Bobin depolama rafı

Amaç: açılacak çelik sarmalları saklamak.

Yapı: V şeklindeki yapı, çelik levha kaynak, yolun her iki tarafına sabitlenen iki vida.

Teknik özellik:

• Bobin araba

Amaç: rulo malzemesini rulo açma makinesine taşımak.

Yapı: araba, esas olarak araç koltuğundan ve hareket eden tekerlek çubuğundan, V şeklindeki malzeme çerçevesinden ve rehber çubuğundan oluşan zeminin altındaki yola monte edilir.hareketli yavaşlama motoru ve kaldırma yağ silindir.

Teknik özellik:

V şekilli koltuk çelik levha ile kaynaklanır ve naylon levha yüzeye yerleştirilir

Motor AC4KW

Yükseltme yağı silindir Ø200X850st

Dört numaralı rehber çubuğu, Ø 110 mm çapında, kromlanmış

Bir koruyucu zincir ve bir çift ray

• Rulo açmak

Kullanım: Çiğ çelik sarmal desteklemek.

Yapı: iki katlı destek tipi.Türbağın, şanzıman kutusunun, şanzıman mekanizmasının, pnevmatik davul freninin, orta kaydırma üzerinde yuvarlakın genişlemesi ve daralması ile.Kemer giyinirken,Motor malzeme başını aktif olarak açar.Üretim hattı sürekli çalışırken, yavaşlatıcı motorun çıkış şafti debriyajdan çıkıyor ve motor çalışmıyor.Bobin malzemesi çekiş düzleyici veya kesme makinesi tarafından yönlendirilirÇıkarma gerginliği davul freninden kaynaklanır.

Teknik özellik:

Davul üç adım, sırasıyla Φ 470-520 mm, Φ 570-620 - mm, Φ 720-760 - mm artar.

Artışlar ve yağ silindirleri özellikleri Ø 150 x100mm, 2pcs.

• Basınç yönlendirme cihazı

Amaç: bükülmüş malzemenin başını çıkarmak ve çekiş düzleştirme makinesine sokmak.

rulo, rulo ve levhalardan oluşur.Rulo kaplamasını bükmek, rulo malzemesinin başını sıkmak için hidrolik basınç, malzemelerin sergilenmesinin elektrikli dönüşü;Kürek başı gece basınç genişlemesi ve hidrolik salınım ile plaka destekler, ve plaka başı malzeme başının hizalandırılması ile dışarı çekilir;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

• Çarpıcı makine ((Çifte bıçak taban tipi)

Kullanım: Yaprak malzemesini uzunluklarda çeşitli genişliklere kesmek için

Yapı: kaydırıcı türü.Alatın iki tarafında, üst ve alt şaft, şaft aralığı ayarlama mekanizması, aktarım aygıtı vb. DC motoru, alet şaftının dönüşünü redüktör aracılığıyla yönlendirir.Düğme kutusu ve evrensel bağlantı, ve motor, kolay bir alet değişimi için yan alet aracını açıp kapatır.

Teknik özellik:

Amaç: Rehber bant ayrımı

Yapı: İzolasyon plakalarını değiştirmek için yatay olarak hareket ettirilebilen iki grup ayırıcı vardır.Hidrolik basınç rulo izoleasyon plakasından sıçramayı önlemek için ayırıcıların iki grubu arasında monte edilir

• 3 rulolu gerginliğe dayatma makinesi

Amaç: gerginlik artırmak ve burrs sıkmak için

Yapı:

Kullanım: direksiyon rulo, geri sarma ve sarma açısını oluşturmak için geri sarma istasyonu ve geri sarma tamburu arasında monte edilir.

Yapı: direksiyon rulo yüzeyinde kromlanmıştır ve uç kısmı hız ölçümü plağı ile donatılmıştır. Destek plağı silindir tarafından kaldırılır ve düşürülür.Destek plakanın yüzeyi kromlanmıştır

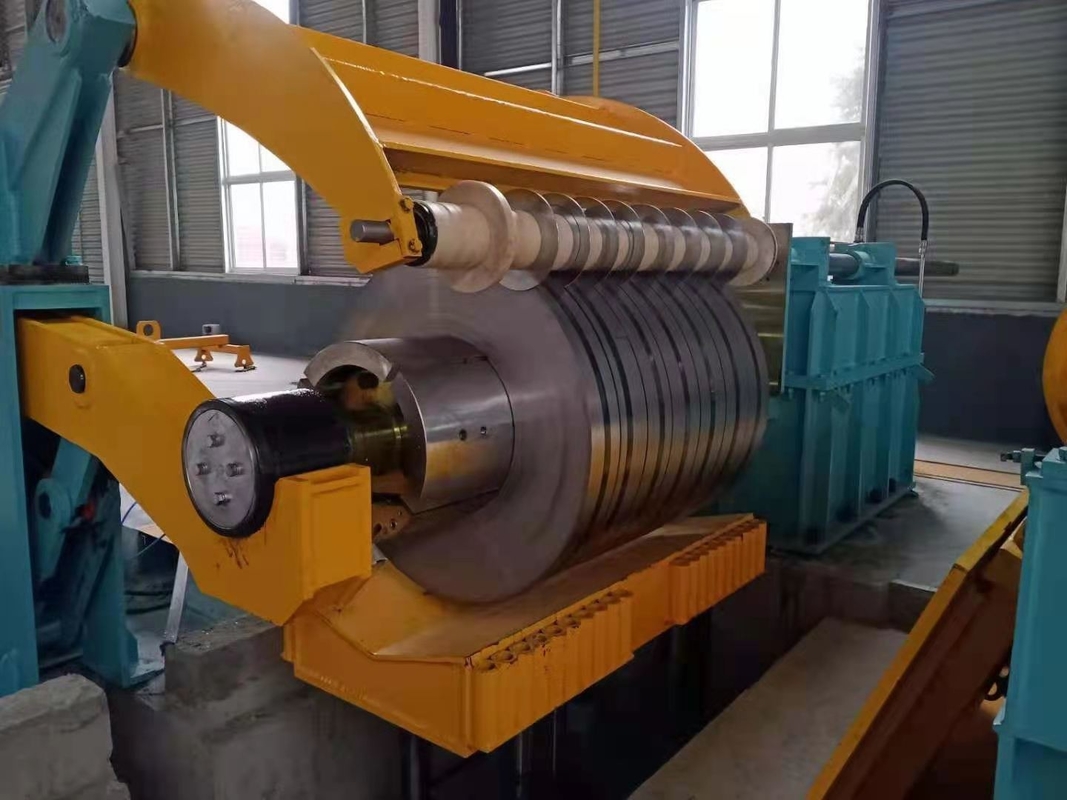

• Dönüştürücü

Kullanım: kesildikten sonra malzemeyi geri sar.

Yapı: rulo ana şaft, kenar kaydırma bloğu, çekme çubuğu, sıkıştırma ağzı ve kemer plağından oluşur.Turum, dc hız düzenleyici motorla çalıştırılır.Silindir, radyal genişleme ve daralmayı yönlendirir., ve yay plaka sıkıştırma çeneleri vardır. rulo üzerindeki hidrolik bant ayırıcı otomatik olarak çelik artış ile yükselebilir

spiral.Pneumatik frenle.Hidrolik itme plağı, yardımcı boşaltma.Davulun arka tarafı hidrolik yardımcı malzeme presleme plağı ve yardımcı malzeme presleme kafası ile donatılmıştır.

• Recoiler desteği

Amaç: yük altında dönme sertliğini artırmak için rulonun kantilever ucunu desteklemek.

Yapı: Kapalı kapı yapısı, silindir sürüş desteğine kurulu konik delik, sarılan konik destek silindirinde.

• İndirme arabası

Kullanım: kıracak bobin malzemesini sargıcın rulo tamburundan çıkarın

Yapı: araba, ana olarak araba koltuğundan ve yürüyen tekerlek çubuğundan, idler ve kılavuz çubuğundan oluşan zeminin altındaki yol kenarlığına monte edilir.Yürüyüş hızını azaltan motor ve kaldırma yağ silindir- Anti-dönüştürülmüş çubukla.
