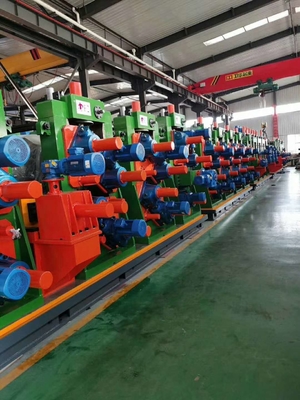

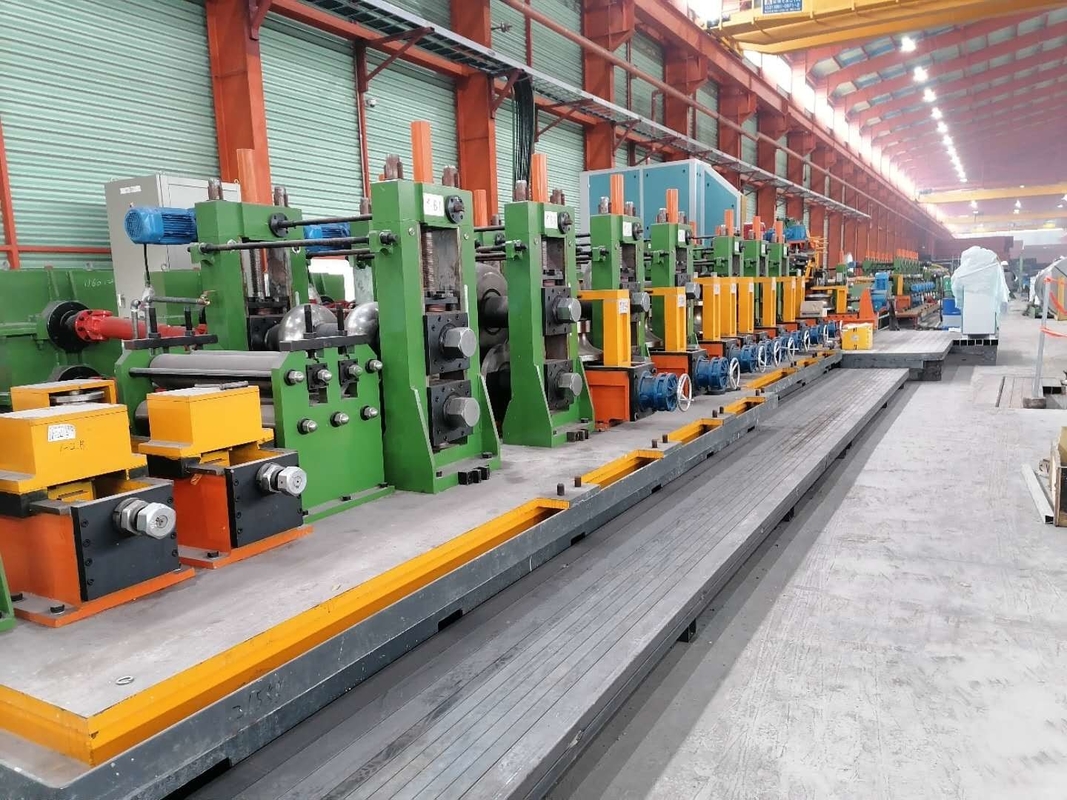

HG530 Yüksek Frekanslı Kaynatılmış Boru Düzeni, yuvarlak boru (Diaφ325-530mm, kalınlığı 4-9mm) üretmek için tasarlanmıştır.
FFX kalıplama kullanın: Bu ekipmanlarda, en ekonomik ve makul kalıplama işlemi, dikişli bir tüp içine sürekli ve pürüzsüz bir şekilde bükülmek için kullanılır.Tüm rulo yapısının özel tasarımı ve ayarlanması nedeniyle, ruloları değiştirmek zorunda kalmadan tüm ürün boyutlarının ve özelliklerinin şekillendirilmesine uyum sağlayabilir.
Kapalı delik tipi çerçeve parçası, üç çerçevelik dört yükseklikte yuvarlama fabrikasıdır ve ruloların farklı ürün dış çaplarına göre değiştirilmesi gerekir.Özelliklerin hızlı değişmesini kolaylaştırmak için, kapalı delikli tip çerçeve çerçevesi özel olarak tasarlanmış ve özel bir yedek çerçeveye monte edilmiştir.Baza ve tahrik kısmı ile bağlantı ve ayrılma hidrolik basınç tarafından yönlendirilir, ve değiştirme on dakika içinde tamamlanabilir.
YB189-64 standardına uygun
(1)Materyal: Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği
(2)Mekanik özellikler: σb≤520Mpa,σs≤340MPa
(3) Şerit genişliği: 1020 ̇ 1665 mm
(4) Şerit kalınlığı: 4 ′′ 9 mm
(5) Çelik bant sarmal: sarmalın iç çapı:φ508 φ760mm
Bobinlerin dış çapı:φ1500φ2100mm
(6) Koil Ağırlığı: ≤30T
- Kaynak boru ürünlerinin ana özellikleri:
(1) Boru Boyutu: Yuvarlak: φ325 φ530mm
(2) Boruların duvar kalınlığı: 4 ′′ 9 mm
(3) Sabit Kesim uzunluğu: 6 ′′ 12 m
(4) Boru kesimi hassasiyeti: ±3mm
- Şekillendirme Hızı:5 ̊25 m/min
- Elektrik, Su ve Hava Tedarik:
(1) Güç:
Hatın güç hacmi yaklaşık 1600KW.
Güç Kaynağı 380V/50Hz/3 faz
(2) Dolaşım soğutma suyu:
Akış: 30T/h
Havuz hacmi: 40m3
(3) Sıkıştırılmış hava
Akış: 5m3/dakika
Basınç: 5'7 kg/cm2
20 metre genişliğinde, 220 metre uzunluğunda, 8 metre yüksekliğinde,
Bobin arabası, çelik bobini yükleme pozisyonundan ruloyu açmaya hazırlamak için kullanılır. Aynı zamanda, çelik bobinin iç deliğinin ruloyu açmanın mandreline doğru ayarlanması için yağ silindirini kaldırır.sarmaşının gerilimi, ilk konuma geri it.
Kalkıtma silindirinin deliği: Φ250mm
Hidrolik sistem basıncı: 12Mpa
Taşınma silindirinin maksimum kaldırma gücü: 20T
Rehber çubuk sayısı: 4
Trolley hareket motoru: AC 4KW
Arabanın yolculuk hızı: 10m/min
Trolley yolculuğu: 6 metre
Çapraz, tek genişleme ve kantilever mandrel yapısından oluşur.Ana gövde genişleme ihtiyaçlarını karşılamak için pnevmatik sistemle donatılmıştır., mandrellerin daralma ve frenleme.
| Bobinin OD'si |
Φ1000-2000mm |
| Bobinin kimliği |
Φ508-760mm |
| Şerit kalınlığı |
4-9mm |
| Şerit genişliği |
1020 ′′1665 mm |
| Tek şerit ağırlığı |
Max30T |
| Genişleme Türü |
Hidrolik genişletme |
| Kesinlikle. |
Pnömatik sürüş |
| Taper tahrik motoru |
AC 15KW |
Bu ünite, yeni sarmal çelik başının beslenmesini düzleştirme ünitesine götürmek için kullanılır.
Pozitif ve negatif iki yönlü yükleme.
Baskı silindirinin dış çapı: Φ250mm
Basınçlı rulo tahrik motoru: AC 7.5KW
Rüzgar hızı: 15 m / min
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Düzleştirme seviyesi ve presleme yeteneği:
Değişken motor: DC75KW
Kurşun malzemesi hızı: 8-40m / min
Boya rulo: Φ100×120 ((iki)
Kurşun rulo Çap: Φ260×1600mm, Malzeme: 42CrMo
Düz rulo çapı: Φ200×1600mm, Malzeme: 42CrMo
Kurşun silindir basıncı: φ120×90mm
- AUtamatik kesici ve kaynak makinesi
Teyp başının ve kuyruğunun düzensiz kısmını kesmek ve önceki sarmalın teyp kuyruğunu bir sonraki sarmalın teyp başıyla hizalamak için kullanılır ve sarmalı sürekli beslemek için birbirlerine kaynak verir.
Yapı biçimi: kesme kaynak yatağı, sıkıştırma besleme cihazı, çift merkezleme cihazı, çift kesme kesme sistemi, kesme plaka sistemi, kaynak alt plaka tahrik sistemi vb.
Malzeme performansı: Verim sıklığı 621MPa'dır
Plaka tahrik motoru: DC11KW
Plaka ayar motoru: AC4KW
Hidrolik istasyon motoru: 55KW
Kaydırıcı silah yürüyen motoru: DC2.2KW
Klip dağıtım silindirinin dış çapı: φ320mm
Bu makine kesme kaynak makinesi ve ana makine arasında (formasyon boyutlandırma fabrikası), bir silindir çelik rulo kullanıldıktan sonra kullanılır, bir sonraki silindir rulo rulo çözülmeden hazırlanmadan önce,kesme ve kıç kaynak zamanı, ev sahibi (forming boyutlandırma fabrikası) sürekli üretim ve yeterli bant çelik depolama.
Bu ünite basın ve taşıma malzeme aygıtı, akülatör toplamak, taşıma malzeme birimi, elektrikli kontrol birimi içerir.
Özellik:
| çalışma tarzı |
Değişim çemberi |
| taşıma malzemesinin gidiş hızı |
Vmax=80m/min |
| avantaj |
Daha fazla malzeme, grev yok. |
| Çipleme şekli |
Pnömatik, 6Mpa |
| Çelik sarmal kalınlığı |
4-9mm |
| genişliği |
1020 ′′1665 mm |
| Basınç ve taşıma elektrikli motor gücü |
110kw |
| Akkumülatör çerçevesinin elektrikli motoru |
16x15kw |
| Torsiyon motoru |
9×3KW |
Form ve boyutlandırma ünitesi boru fabrikası hattının hayati ekipmanıdır. Bu ünite rulo çerçeve teorisine uymaktadır.Bu birim bazı çubuk çelik taşıyan ve çerçeve çiviye çerçeve çivi geçiyor bırakın, ve daha sonra tüp kaynak yüzeyinde elektrik sıvısını bir araya getirerek, tüp sıcaklığını daha yüksek bir şekilde tedavi ederek, presleme rulo kaynakıyla kaynak için uygun hale getirir ve daha sonra soğuttuktan sonra,şekillendirme boyutlandırma ve ürün düzleştiricisi talep tüp nedir.
Form ve boyutlandırma parçası şekillendirilmiş çelik boruyu testereyle gönderdiğinde, testereyle eşzamanlanacak olan tren yolları boru hızına bağlanır.Dönerleme masasına monte iki testere sistemleri kendi başına dönmek için testere bıçağı almak, ve besleme AC servo motorun tahrik altında beslenir.ve kesilecek parça çapraz kesim şekli yolu boyunca çelik boru keserDaha sonra her sistem orijinal pozisyonuna geri döner ve bir sonraki çalışma döngüsünü bekler.
PAramit:
Değişen döner motor: 22KWX2
AC tahrikli servomotor: 45KW
Büyük plaka dönüşü: 15KW
Besleme motoru: 4.4KWX2
Testere bıçağının çapı: 400 mm
Testere doğruluğu: ≤±3mm
Kesme yöntemi: çift testere bıçağı, freze türü
İzleme hızı: birim hızı ile aynı
Ekipman fonksiyonu: manuel, otomatik
Kontrol yöntemi: AC servo konumlandırma
Hidrolik sistem basıncı: 12Mpa
Kesme besleme kutup koordinat yöntemini benimser
- Transit rulo + İndirme Rack
Borular Transit rulo boyunca geçer ve otomatik olarak Bench'e taşınır.
Uzunluk:
Hava soğutması: 50 metre
24 metre.
Düz kafa: 24 metre
Hidrolik test: 24 metre
Φ325¥Φ530mmÇifte.- istasyon hidrolik test makinesi
Teknik performans parametreleri:
Test çelik borusunun çap aralığı: φ219 φ530 mm
Test çelik borusunun kalınlığı: 4 ′′9 mm
Sınav çelik borusunun uzunluğu: 610m
Test çelik boru malzemesi: Q235, Q345, X70
Çelik borunun maksimum test basıncı: Max 20.7MPa
Tutma basıncı süresi (sağlanabilir): 315 saniye
Test başına kök sayısı: 1 kök/zaman
Dükkan şekli: radyal dükkan
Boru gövdesi gereksinimleri: Düzlük: boru gövdesi ≤2mm/m, boru ucu ≤3mm (boru ucu uzunluğu 1 metre), tam uzunluk ≤20mm; boru ucu kabuksuzluğu;
Basınç testi ortamı: emülsiyon/su (geri dönüştürülmüş kullanım)
Çöpeleme yöntemi: önceden doldurulmuş su (düşük basınçlı pompa, su depolama tankı ve aksesuarlar)
Aktif hizalama silindirleri için tahrik motoru: FA67-26.6-M2.2-H2
Aktif dönen rulo masasını akıtmak için tahrik motoru: XWD4-59-1.1
Aktif döner rulo masası kaldırma silindir: Φ100/Φ70-100
Düşük basınçlı su doldurma yöntemi: sıvı dolgu tankının doldurulması
Ekipmanın çalışma modunun seçimi:
Üç çalışma moduna sahiptir: manuel, yarı otomatik ve otomatik.
Başlangıç durdurma ve acil durma kontrolü.
Acil durumlarda normal başlangıç ve durma kontrolü ve acil durma kontrolü fonksiyonlarına sahiptir.ve PLC giriş ve çıkış talimatları güçlenmeyecektir, hata bilgilerini araştırmak ve teşhis etmek için uygundur.
Bu ekipman, boru gövdesinin yüzeyini ve iç kusurlarını tespit etmek ve ürünün kalitesini değerlendirmek için kaynak için kullanılır.ve doğrudan konum görüntüleyebilir, kusurun şekli, büyüklüğü ve ciddiyeti ve kusur kontrolünün tekrarlanabilirliği iyi.
- Ürün özellikleri parametreleri:
|
| Boru çapı |
Φ325 Φ530 mm |
| Boru kalınlığı |
4 ′′9 mm |
| Ürün malzemesi |
Düşük alaşımlı çelik yapısı Q235, Q345, Q235, Q345, X60, X65, X70... |
| Bitmiş ürünün uzunluğu |
6'12m |
- Atölyenin koşul parametreleri:
|
| Güç kaynağı |
AC380V 50HZ |
| Kontrol gücü |
DC24V 50HZ |
| 3Birim ekipmanlarının teknik teknik parametreleri: |
| Boru ucunun açısı: |
35° |
| Topuk kenar genişliği: |
1.6±0.8mm |
| Eğim: |
API5L, GB/T9711.1GB/T9711.2 |
| İşleme yüzeyi kabalığı: |
6.3μm |
| İş pozisyonu sayısı |
Tek iş pozisyonu |
Malzeme: Cr12
Rollerin sertliği: HRC58-62
Sıfırlama sertleştirme derinliği: ≥ 10 mm
Yüzey kabalığı: Ra≤0.8um
- 800KW yüksek frekanslı kaynak makinesi
Katı durumlu yüksek frekanslı kaynak cihazının tasarım parametreleri
· İsimlendirilmiş çıkış gücü: 800KW
· Adli DC voltajı: UdN=250V
Rated DC Current: 4000A
Çıkış frekansı: f=150-230kHz
· Toplam verimlilik: η>85%
· Rezonans şekli: Bileşik rezonans
· Tank çıkış şekli: kaynak transformatörü çıkışı yok.
· Ripple katsayısı: <1%
· Kaynak modu: İndüksiyon kaynak
· Elektrik dağıtım kapasitesi: 1200KVA
· Giriş voltajı: Üç fazlı 380V / 50Hz,3 fazlı 4 kablo sistemi
· Adlık giriş akımı: I=1827A 1.2 Cycling yumuşak soğutma sistemiWAter ((Hava-Su soğutma sistemi)
· Çalışma su basıncı ((Mpa): 0.32Mpa
· Çalışma akışı ((m3): 50-90m3
· Soğutma kapasitesi: 250KW
· Standart boyut ((mm): 3500×1250×2650l
· Sürükleyici cihaz sayısı: 4 set
Bu Tümü bir dizi - Ne? katı devlet HF Kaydırıcı içerir yumuşak İzleyenler Yedi parçalar:Düzeltme kabını, inverter kabını, dolaşımlı yumuşak su soğutma sistemi, aşamalı transformatör, konsol, 3 boyutlu ayarlanabilir destek ve çıkış bacağı.
