HG219 Yüksek Frekanslı Kaynaklı Boru Düzeni, yuvarlak boru üretimi için tasarlanmıştır (Diaφ114-219mm, kalınlığı 3-9mm).Üretim hattı iyi kalite işleme ve yüksek hassasiyetle montajla kaynaklı çelik borular üretebilir.
Dbu yönergeler:
● Çalışma performansını ve üretim performansını iyileştirmek;
● İşlemlerin çevresini ve güvenliğini iyileştirmek;
● Ürünün istikrarını artırmak;
● Ürün üretkenliğini artırmak;
● Rulo masraflarını azaltın.
Yüksek verimliliği garanti etmek için rulo maliyetini düşürerek, çalışma karakterini ve çevresini ve güvenlik ve üretim karakterini iyileştirme tasarım kılavuzuna göre,HG219 üretim hattı tasarımın çift yarıçaplı delik tarzını benimsiyor.
YB189-64 standardına uygun
(1) Malzeme: Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği
(2) Mekanik özellikler: σb≤520Mpa,σs≤340MPa
(3) Şerit genişliği: 357 ∼ 688 mm
(4) Şerit kalınlığı: 1,5 mm 6.0 mm
(5) Çelik bant sarmal: sarmalların iç çapı:φ508 φ610mm
Bobinlerin dış çapı:φ1000 φ2000 mm
(6) Bobin Ağırlığı: ≤12T

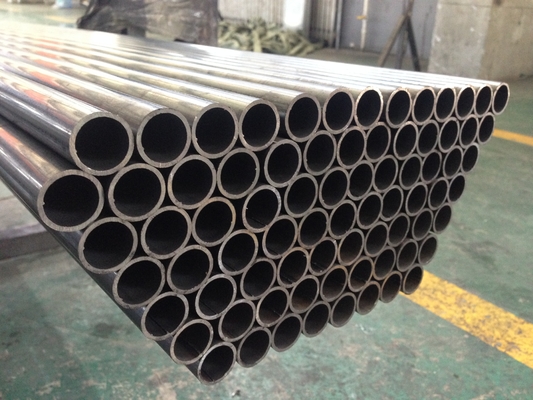

- Kaynak boru ürünlerinin ana özellikleri:
(1) Boru Boyutu: Yuvarlak: φ114 φ219mm
(2) Boruların duvar kalınlığı: 3 ′′ 9 mm
(3) Sabit Kesim uzunluğu: 812m
(4) Boru kesimi hassasiyeti: ±1.5mm
- Şekillendirme Hızı:20 ̊50 m/dakika
- Elektrik, Su ve Hava Tedarik:
(1) Güç:
Hatın güç hacmi yaklaşık 1200KW
Güç Kaynağı 380V/50Hz/3 faz
(2) Dolaşım soğutma suyu:
Akış: 30T/h
Havuz hacmi: 40m3
(3) Sıkıştırılmış Hava
Akış: 5m3/dakika
Basınç: 5'7 kg/cm2
15 metre genişliğinde, 170 metre uzunluğunda, 5 metre yüksekliğinde,
Bobin arabası, çelik bobini yükleme pozisyonundan ruloyu açmaya hazırlamak için kullanılır. Aynı zamanda, çelik bobinin iç deliğinin ruloyu açmanın mandreline doğru ayarlanması için yağ silindirini kaldırır.sarmaşının gerilimi, ilk konuma geri it.
Yük taşıma gücü: 12.0T
Hareketli motor gücü: 2.2KW
Çapraz, tek genişleme ve kantilever mandrel yapısından oluşur.Ana gövde genişleme ihtiyaçlarını karşılamak için pnevmatik sistemle donatılmıştır., mandrellerin daralma ve frenleme.
| Bobinin OD'si |
Φ1000-2000mm |
| Bobinin kimliği |
Φ508-610mm |
| Şerit kalınlığı |
3-8 mm |
| Şerit genişliği |
357-688 mm |
| Tek şerit ağırlığı |
Max12T |
| Genişleme Türü |
Hidrolik genişletme |
| Kesinlikle. |
Pnömatik sürüş |
Bu ünite, yeni sarmal çelik başının beslenmesini düzleştirme ünitesine götürmek için kullanılır.
Pozitif ve negatif iki yönlü yükleme.
İşleme basıncı:7Mpa
Elektrikli motor gücü:2.2KW
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Düzleştirme seviyesi ve presleme yeteneği:
Düzenleme hızının stili: Düzenleme hızının derecesi yok
Yapı stili: Baskı ve taşıma,Beş rulo düzleştirme ünitesi
Yukarı ve aşağı tarzı:Hidrolik sistem
Düzleştiricinin genişliği:357-688mm
Düzleştiricinin kalınlığı: 3-9 mm
Elektrikli motor gücü:45KW
- AUtamatik kesici ve kaynak makinesi
Teyp başının ve kuyruğunun düzensiz kısmını kesmek ve önceki sarmalın teyp kuyruğunu bir sonraki sarmalın teyp başıyla hizalamak için kullanılır ve sarmalı sürekli beslemek için birbirlerine kaynak verir.
Yapı biçimi: kesme kaynak yatağı, sıkıştırma besleme cihazı, çift merkezleme cihazı, çift kesme kesme sistemi, kesme plaka sistemi, kaynak alt plaka tahrik sistemi vb.
| Şerit genişliği |
357-688 mm |
| Kaynak kalınlığı |
3-9mm |
| Kesim Tipi |
Hidrolik |
| Kaydırma Modu |
Otomatik |
| Hidrolik basınç |
8-10MPa |
| Çalışma Döngüsü |
En fazla 600 saniye. |
Bu makine kesme kaynak makinesi ve ana makine arasında (formasyon boyutlandırma fabrikası), bir silindir çelik rulo kullanıldıktan sonra kullanılır, bir sonraki silindir rulo rulo çözülmeden hazırlanmadan önce,kesme ve kıç kaynak zamanı, ev sahibi (forming boyutlandırma fabrikası) sürekli üretim ve yeterli bant çelik depolama.
Bu ünite basın ve taşıma malzeme aygıtı, akülatör toplamak, taşıma malzeme birimi, elektrikli kontrol birimi içerir.
Özellik:
| çalışma tarzı |
Değişim çemberi |
| taşıma malzemesinin gidiş hızı |
Vmax=120m/min |
| avantaj |
Daha fazla malzeme, grev yok. |
| Çipleme şekli |
Pnömatik, 6Mpa |
| Çelik sarmal kalınlığı |
3-9mm |
| genişliği |
357-688 mm |
| Basınç ve taşıma elektrikli motor gücü |
45kw |
| Akkumülatör çerçevesinin elektrikli motoru |
5.5*15kw |

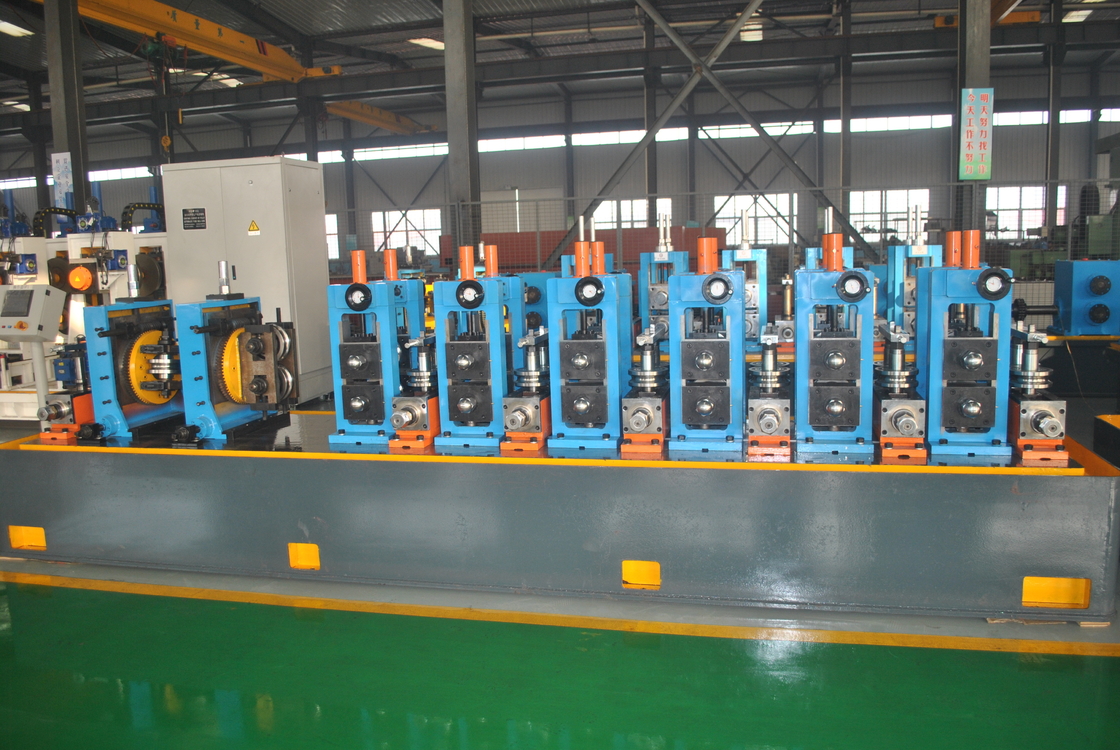

Form ve boyutlandırma ünitesi boru fabrikası hattının hayati ekipmanıdır. Bu ünite rulo çerçeve teorisine uymaktadır.Bu birim bazı çubuk çelik taşıyan ve çerçeve çiviye çerçeve çivi geçiyor bırakın, ve daha sonra tüp kaynak yüzeyinde elektrik sıvısını bir araya getirerek, tüp sıcaklığını daha yüksek bir şekilde tedavi ederek, presleme rulo kaynakıyla kaynak için uygun hale getirir ve daha sonra soğuttuktan sonra,şekillendirme boyutlandırma ve ürün düzleştiricisi talep tüp nedir.
| Pipe OD'u oluşturuyor. |
Yuvarlak:Φ114-219mm |
| Boru duvarının kalınlığını oluşturmak |
3-9mm |
| Formlama hızı |
Max.50m/min |
| Yatay olarak şekillendirme standlarının sayısı |
7 |
| Vertikal olarak şekillendirme standlarının sayısı |
9 |
| Kılavuz yuvarlakı |
1 |
| Squeeze Roll Standı |
1 |
| Dökme yuvası |
1 |
| Bur Çizme Kesicisi |
2 set |
| Ölçümleme basamaklarının sayısı, yatay |
5 |
| Ölçümleme standlarının sayısı, dikey |
5 |
| Turks başı |
Tek başlı 2 set |
| Çubuk diametri ve yatay yuvarlak basamak malzemesi |
Φ150mm, Malzeme 40Cr |
| Çubuk diyalogları ve dikey yuvarlak stand malzemeleri |
Φ80Materyal 40Cr |
Uçan Testere
Uçan testereler, yüksek hızlı ısıtma ile boruları füzyon eden sıcak kesme testerelerdir.Hızlı işleme yeteneği ve hassas işleme bu ünitenin avantajıdır..
Kesme tüpü Dia:Φ114-219mm
Tam boyut: 8-12m
doğruluk: ±3mm
En fazla kesme süresi: 7 kere / dakikada
En yüksek çalışma hızı: 50m/min
Kesme parçasının boyutu:Φ1100×5×Φ110mm
Yolculuk makinesi en fazla yol:2.8m
Kesim motorunun gücü:132KW
Çalışan elektrikli motor gücü:45KW
- Hayır.Döşeme Tesisi
Soğuk kesme testere, kaynaklı boru endüstrisinde ortaya çıkan bir çevrimiçi kesme teknolojisidir.borunun sonu düz ve çürüklerden arındırılmışYüksek işleme gereksinimleri olan uygulamalar için ikincil kesime gerek yoktur.
Maksimum doğrusal hız: 50 m/min.
Kesim uzunluğu aralığı: 8 ~ 12metre
Kesim uzunluğunun doğruluğu: ±1,5 mm (Hız dalgalanması% 2'yi geçmez)
Ana denetleyici: Siemens Simotion D435-2
Kesim tipi: Çift testere bıçağı, freze kesimi
İzleme hızı: Tüp değirmenine benzer (10-50m/min)
Kontrol türü: AC servo
- Transit rulo + İndirme Rack
Bitmiş borular Transit rulo boyunca yürür ve otomatik olarak Bench'e taşınır.
Motor: 3kw x2 seti
Uzunluğu: 24m
Φ114 Φ219.1mmÇifte.- istasyon hidrolik test makinesi
Teknik parametreler:
1Test çelik borusunun çap aralığı: Φ114 Φ219.1 mm
2Test çelik borusunun uzunluğu: 6 ′′ 12 m
3Test çelik boru malzemesi: düz karbon çelik
4Çelik borunun en yüksek test basıncı: En fazla 10MPa (100 bar)
5Durma süresi (ayarlanabilir): 3,5 saniye.
6Test başına kök sayısı: 2 kök/zaman
7Dükkan şekli: dış radyal dükkan
8Boru gövdesi gereksinimleri: Düzlük: boru gövdesi ≤ 2 mm/m, boru ucu ≤ 3 mm (boru ucu uzunluğu 1 metre),
Tam uzunluk ≤20 mm; boru uçlarının kabuklanması;
10Basınç test ortamı: emülsiyon/su (mediumun temiz ve kirlilikten arınmış olmasını sağlamak için)
11Çöpeleme yöntemi: düşük basınçlı santrifüj pompası IS125-100-315
12Aktif rulo masası rotasyonu: Redüktör XWD0.55-3-47×2
13Düşük basınçlı su doldurma yöntemi: düşük basınçlı santrifüj pompası IS150-125-315
14Basınçlandırma yöntemi: yüksek basınçlı piston pompası 3D2-SZ-75/25
15- Sabit ucundaki ana silindir: Çap φ280
16Hareketli ucun ana silindir: Bore φ280
17Mobil koltuk motoru: XWED0.75-53-289
18Gerginlik ışını şekli: Çift gerginlik ışını
19Ekipmanın kurulu gücü: 130KW
20Verimlilik: dakikada 1 parça
Çalışma süreci:
Üst boru → hizalama → su basıncı merkezine zincir taşıma → sıkıştırma → sabit ve hareketli uç test başlığı çelik borunun her iki ucunu da mühürlemek için uzanır → düşük basınçlı su suyla doldurulur, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
- Otomatik paletleme makinesi
Bu makine çelik boruları toplamak, 6 veya 4 açıya yığmak ve otomatik olarak birleştirmek için kullanılır.Çelik boruların gürültüsünü ve çarpma şoklarını ortadan kaldırmakPaketleme hattımız borularınızın kalitesini ve üretim verimliliğini artırabilir, maliyetleri azaltabilir ve potansiyel güvenlik tehlikelerini ortadan kaldırabilir.
Malzeme: Cr12
Rollerin sertliği: HRC58-62
Sıfırlama sertleştirme derinliği: ≥ 10 mm
Yüzey kabalığı: Ra≤0.8um
- 800KW yüksek frekanslı kaynak makinesi
Çıkış gücü: Pout>800kW
Tasarlanmış frekans: f=100~200KHZ
1 Tasarlanmış parametreler
lNominal güç: 800kW
lKısmi DC gücü: Pd=800kW
lNitelikli DC voltajı: UdN=450V
lKısmi DC akımı: IdN=2000A
lTüm verimlilik: η≥85%
Güç > 800kw
lMOSFET invertörü: 100kW×8
lTank devre çıkış modu: kaynak transformatörü çıkışı yok, ikincil rezonans
