Yüksek frekanslı kaynaklı boru değirmeni kare boru yüksek frekanslı boru değirmeni 25×25--80×80mm
Ürün Özellikleri
| Özellik |
Değer |
| Bobin Kalınlığı |
1.5-4mm |
| Bobin Genişliği |
80-300 mm |
| İç çapı |
508mm |
| Dış çapı |
1800 mm |
| Hız |
Max 80m/min |
| Garanti |
Bir yıl. |
| Malzeme |
Düşük karbonlu HRC |
Ürün Tanımı
Ana parametreler ve özellikler
Malzeme Özellikleri
- YB189-64 standardına uygun
- Malzeme: Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği
- Mekanik özellikler: σb≤380Mpa, σs≤275MPa
- Şerit genişliği: 100 ′′ 320 mm
- Şerit kalınlığı: 1,0 ∼ 3,25 mm
- Bobinlerin kimliği: Φ508mm
- Bobinlerin O.D: φ1800mm
- Bobin Ağırlığı: ≤4T
Saldırılmış boru spesifikasyonu
- Yuvarlak boru çapı: Φ31.8 φ101.6mm
- Kare tüp boyutu: 25x25-80x80mm
- Çizgi kalınlığı: 1.0-3.25 mm
- Bitirme borusunun uzunluğu: 4-6m
- Kesim uzunluğunun doğruluğu: ±2mm
- Kalıplama hızı: 20-80m/min
Elektrik, Su ve Hava Tedarikleri
Güç hacmesi:Yaklaşık.600KW
Güç kaynağı:480V/60Hz/3 faz
Dolaşım soğutma suyu akışı:20T/h ̇30 T/h
Havuz hacmi:30m3
Sıkıştırılmış hava akışı:5m3/dakika
Basınç:511kg/cm2
Atölye Gereksinimleri
6 metre genişliğinde, 70 metre uzunluğunda, en az 5 metre yüksekliğinde tavan raylarından yere kadar.
Makine bileşenleri ve özellikleri
1Konik Hidrolik Çapraz
Çapraz, çift genişleme ve kantilever mandrel yapısına sahiptir.Ana gövde genişleme ihtiyaçlarını karşılamak için hidrolik sistemle donatılmıştır., mandrellerin daralma ve frenleme.
Bobinin OD'si:φ1800mm
Bobinin kimliği:Φ508mm
Şerit genişliği:100-320 mm
Şerit kalınlığı:1.0-3.25mm
Şerit ağırlığı:Max4.0T
Genişleme Tipi:hidrolik
Durak:Pnömatik sürüş
2Otomatik Kısma ve Kaydırma
Kesme kaynak makinesi boru fabrikası hattı ekipmanlarının önemli bir birimidir ve esas olarak normal olmayan şerit çelik başını veya denemesini kesmek için kullanılır.ve sonra işleme devam sağlamak için bir sonraki şerid başıyla son şerid çelik deneme bağlamak.
Şerit genişliği:100-320 mm
Kaynak kalınlığı:1.0-3.25mm
Kesim tipi:Hidrolik kesim
Kaynak kip:Otomatik
Pnömatik basınç:0.5MPa
Çalışma döngüsü:En fazla 300 saniye.
3. Spiral Yatay Akkumulator
Bu makine, kesme kaynak makinesi ile ana makine arasında kullanılır (formasyon boyutlama makinesi).ve bir sonraki şerit ana makinenin sürekli üretiminden hazırlanır (forming boyutlama makinesi) bir süre içinde sağlanır ve yeterli şerit çelik depolanır.
Bu makine esas olarak besleme kılavuzu rulo çerçevesinden, sıkıştırıcı besleme cihazından, döngü vücut montajından, boşaltma cihazından ve elektrikli kontrol cihazından oluşur.
Kalınlığı:1.0-3.25mm
Genişliği:100-320 mm
Avantajı:Depolama malzemesi daha çelik yüzeyini kesmek için bir darbe yok
Besleme hızı:Max160m/min
Taşıma motor gücü:AC 22KW
Akkumülatör motor gücü:AC 37KW
Depolama çapı:5 metre.

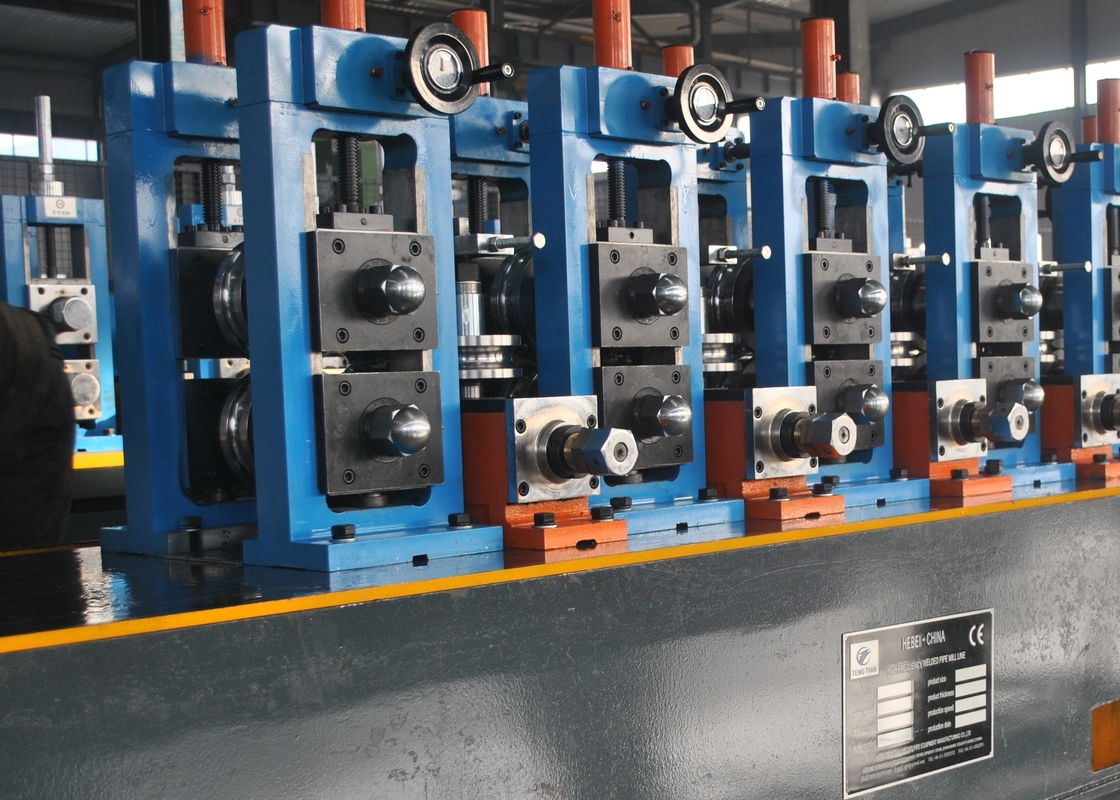

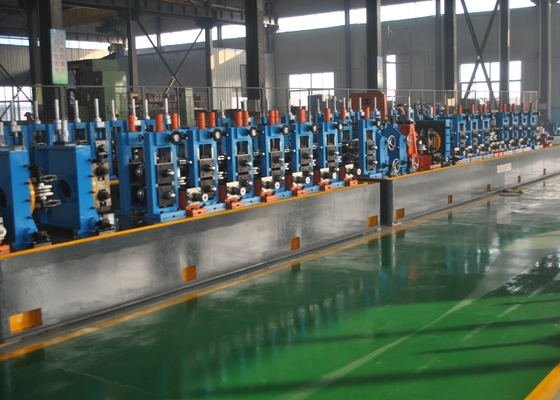

4. şekillendirme ve boyutlama makinesi
Bir parça oluşturuyor
Çelik şeridi şekillendirme standına girer ve sonra şekillendirme bölümünde yuvarlak bir şekil alır.
Özellik:Yatay yuvarlanma yukarı ve aşağı ayarlama yolu, solucan gear ayarlamak ve ayrı ayarlayabilirsiniz
Düzleştirme yuvası alt vardiyası aktif
Düzleştirme şaftı sabit tarafı telafi pad ile
Yatay stand miktarı:7
Yatay şaft çapı:80 mm
Yatay asman malzemesi:42 Crmov
Formlama hızı:20-60m/dakikada
Motor:DC 110Kw
Düzleştirme basamağı malzemesi:Çelik plaka kaynak
Dikey stand miktarı:7
Dikey şaft çapı:50 mm
Dikey asman malzemesi:40Cr
Saldırma dikiş kılavuzu ve sıkıştırma rulo standı
Sıkıştırma rulo, kaynak amacına ulaşmak için belirli bir basınç veren ruloları sıkıştırarak kaynak sıcaklığına kadar ısıtılmış tüpün kenarını sıkıştırmaktır.Kaynak boncuk kesicisi kaynak dikiş kazı ve dış burr kaldırmak için kullanılır.
Çöp bıçağı:2 set
Sıkıştırma yuvarlakı numarası:2
Sıkıştırma yuvası varlığının çapı:55 mm
Sıkıştırma yuvarlak ası malzemesi:40Cr
Su soğutma ünitesi
Malzeme: çelik levha kaynak
Parça Boyutlandırma
Yuvarlak boru boyutlandırma parçası sonra gerekli çapı ve şekli
Yatay stand miktarı:5
Yatay şaft çapı:80 mm
Yatay asman malzemesi:42 Crmov
Motor:DC 132Kw
Düzleştirme basamağı malzemesi:Çelik plaka kaynak
Dikey stand miktarı:5
Dikey şaft çapı:50 mm
Dikey asman malzemesi:40Cr
Hindi başı:2 set
Düğme Kutusu
Düğüm kutusu miktarı:12
Düğüm kutusu gövde malzemesi:Çelik plaka kaynak
Donanım malzemesi:20CrMnTi
Döviz sertliği:HRC 58-62
Delek ası malzemesi:40 Cr
Döviz ocağı sertliği:HRC40-45
Redüksiyon kutu sayısı:2
5Soğuk Testere.
Soğuk testere, her türlü çerçeve borusunu otomatik olarak kesmek için kullanılır.Bu ünitenin iyi bir boyut avantajı var., ve makine transfer en iyi avantajı, bu yüzden hızlı yetenek ve doğru işleme, Burr olmadan bu birim avantajıdır.
Boru boyutu:Yuvarlak boru: φ31.8-φ101.6mm kalınlığı:1.0-3.25mm Kare boru:25x25-80x80mm kalınlığı:1.0-3.0mm
Malzeme:Q235.
Hız:En fazla 60m/dakikada
Kesim uzunluğu:6-8m
Kesinlik:±3mm
Sürücü motoru:15kw servomotor JAPAN YASKAWA
Kesim motoru:15KW değişken frekanslı motor
Besleme motoru:4.4kw servomotor JAPAN YASKAWA
6. 300kw Yüksek frekanslı kaynak
Tasarım parametreleri
Adlık çıkış gücü:300KW
Adlık DC voltajı:UdN=450V
Adlık DC akımı:500A
Dış frekans:f=300~350kHz
Toplam verimlilik:n > 85%
Tank çıkış şekli:kaynak transformatörü çıkışı yok.
Ripple katsayısı:% 1
Kaydırma modu:İndüksiyon kaynak, temas kaynak
Güç dağıtım kapasitesi:461KVA
Giriş voltajı:380V/50Hz,3 faz 4 kablo sistemi
Rated input current:I=1500A
Soğutma Sistemi (Hava-Su Soğutma Sistemi)
Çıkış suyunun sıcaklığı:≤ 41°C, sıcaklık aralığı:4°C
Soğutma suyu akışı:15m3/h
Çalışma suyu basıncı:0.35Mpa
Su kalitesi gereksinimleri:Destile edilmiş su
7Çıkış Tablosu
1.Bittiği borular rulo masası boyunca yürür ve otomatik olarak bankaya taşınır. Sonra basit paketleme makinesi boruları altıgen şeklinde paketler.Basit ambalaj makinesi konteyner ve pnevmatik olarak tahrik edilen hizalama ekipmanları içerir3.Roll Bench Motoru: 3KW
8Roller.
Kalıbı şekillendiren rulo malzemesi:Cr12
Kaynak silindir malzemesi:H13
Sıcak işlem sertliği:HRc58~62
