I. Ana parametreler ve özellikler
YB189-64 standardına uygun
- Malzeme: Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği
- Mekanik özellikler: σb≤ 520Mpa,σs≤340MPa
- Şerit Genişliği: 100-190 mm
- Şerit kalınlığı:1.5-4.0mm
- Bobinlerin iç çapı:φ480 φ510 mm
- Bobinlerin dış çapı:φ1000 φ1600mm
- Bobin Ağırlığı: ≤4T
- Boru Boyutu:φ33.7-φ60.3mm
- Boruların kalınlığı:1.5-4.0mm
- Sabit Kesim uzunluğu:4 ¢6m
- Boru kesme hassasiyeti: 0 ′′ 3 mm
- Formlama Hız: 20 ′′ 70 m/dakikada
- Elektrik, Su ve Hava Tedarikleri
| 1 |
Güç |
Hatın Güç Hacmesi |
Yaklaşık.800KW. |
| Güç Kaynağı |
380V/50Hz/3 faz |
| 2 |
Dolaşım soğutma suyu
|
Akış |
30T/h ¥40 T/h |
| Havuz hacmi |
60m.3 |
| 3 |
Sıkıştırılmış Hava
|
Akış |
5m3/ dakikada |
| Basınç |
5'7kg/cm2 |
Atölye: 8 metre genişliğinde, 100 metre uzunluğunda, tavan raylarından yere kadar en az 5 metre yüksekliğinde.
II.Bobin yükleme →Kesinme ve kaynak → Akkumulator → Kalıplama, HF kaynak, Deburring, Soğutma, Boyutlandırma, Düzleştirme →STD Soğuk kesme testere →Taşıma → Paketleme → Depolama
III.Her bir makinenin parametreleri
1,Birsarmaşık
Ruloyu açmakÇift genişleme ve kantilever mandrel yapısına sahiptir.Ana gövde genişleme ihtiyaçlarını karşılamak için pnevmatik sistemle donatılmıştır., mandrellerin daralma ve frenleme.
| Bobinin OD'si |
Φ1000-1600 mm |
| Bobinin kimliği |
Φ480-510mm |
| Şerit genişliği |
100-190 mm |
| Şerit kalınlığı |
1.5-4.0mm |
| Şerit ağırlığı |
Max4T |
| Genişleme Türü |
El artışları |
| Kesinlikle. |
Pnömatik sürüş |
2,SDuyucu ve kaynakBu makine, şeritlerin düzensiz uçlarını kesmek ve sonra şeritleri kaynakla bağlamak için kullanılır.
| Şerit genişliği |
100-190 mm |
| Kaynak kalınlığı |
1.5-4.0mm |
| Kesim Tipi |
El kesimi |
| Kaynak hızı |
En fazla 700 mm/dakikada |
| Kaydırma Modu |
Kılavuz |
| Çalışma Döngüsü |
180 saniye. |
1. SPiral akülatör ünitesi
Bu ünite basın ve taşıma malzeme cihazı, akülatör montajı, taşıma malzeme birimi, elektrikli kontrol birimi içerir.
(1) baskı ve taşıma malzeme aygıtı: Bu ana çerçeve, elektrikli motor, fren ünitesi, döngü yönü aktarma güç aksı azaltma hız, baskı ve taşıma roll,Rehber rulo basınçlı hava sistemi, denetlenen hız birimi; Akkumulatöre bant çeliği sağlayabilir ve ortalama süreleri taşıma hızı bilgisini elektrikli kontrol sistemine aktarır,Durun dediğimizde malzemeyi bu üniteye götürün., elektrikli motor ve basın durdurur ve mola ile taşıma malzeme yuvarlama, ve aynı zamanda elektrikli motor ve birim taşıma malzeme hızı taşıyabilir hız ayarlayabilirsiniz.
(2) Akkumulatör çerçeve bileşimi: elektrik motoru, çerçeve, iç çember yuvarlaması, dış çember yuvarlaması ve basınç yuvarlaması içerir.Basınç & taşıma biriminden bant çelik malzeme depolamak için kullanılabilir ve merkez gönderme malzeme rulo çekmek olabilir.
(3) Gönderme malzeme aygıtı: çerçeve, rehber yön ruloları, yüksek veya daha düşük yerin rehber çıkış rulolarını içerir.Çelik şeridi şekil sistemi taşıyabilir ve elektrikli kontrol cihazına taşımak malzeme hızı bilgi gönderebilir.
(4) Teknik parametreler:
Çalışma tarzı: döngü değişikliği
Avantaj:daha fazla depolama malzemesi, çelik yüzeyi kesilmez.
Çelik sarmal kalınlığı:4mm
Genişliği: 100-190mm
Saklama günü:5.0m
taşıyıcı malzemenin hareket hızı:Vmax=240m/min
Çipleme şekli:Pneumatik 6Mpa
Baskı ve taşıma motorunun elektrikli gücü:18.5KW
Akkumülatör çerçevesinin elektrik motoru:37KW
4.Kalıplama ve Boyutlandırma Mühendisi

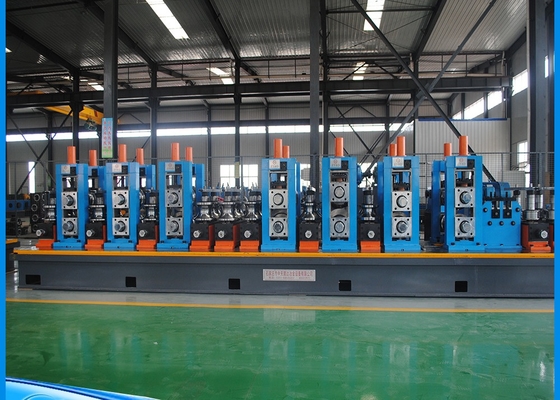

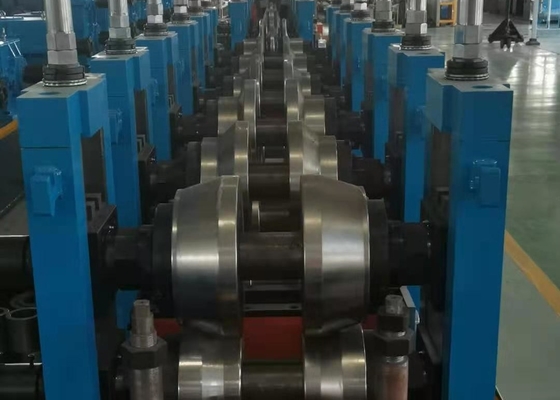

Forming & Sizing Mill, rulo tipi şekillendirme prensibini ve yüksek frekanslı indüksiyon kaynakını benimser.Şerit değirmende besleme cihazı tarafından şekillendirme makinesine beslenir ve şekillendirme rulo sürekli döndürmek ve istenen şekle şerit basınDeri ve benzer etkisi nedeniyle, yüksek frekanslı akım hızlıca ısıtılan kaynak eklemine yoğunlaşır ve kaynak sıcaklığına ulaşır.Tüp dikiş sıkıştırma rulo basıncı altında kaynaklanırGerekli boyutta son kaynaklı boru soğutma, boyutlandırma ve birincil düzleştirme sonrasında elde edilebilir.
| Pipe OD'u oluşturuyor. |
Yuvarlak boru 33.7-60.3mm
|
| Boru duvarının kalınlığını oluşturmak |
1.5-4.0mm |
| Formlama hızı |
20-70m/dakika |
|
Yatay olarak şekillendirme standlarının sayısı
|
7 |
|
Vertikal olarak şekillendirme standlarının sayısı
|
9 |
|
Ölçümleme basamaklarının sayısı, yatay
|
5 |
|
Ölçümleme standlarının sayısı, dikey
|
5 |
| Turks başı |
Tek başlı 2 set
|
| Çubuk diametri ve yatay yuvarlak basamak malzemesi |
Φ90mm, Malzeme 40Cr |
|
Çubuk diyalogları ve dikey yuvarlak stand malzemeleri
|
Φ50, Malzeme 40Cr |
|
Bur Çizme Kesicisi
|
2 set |
| Ana motor |
110kw+132kw |
5.soğuk testere
|
Soğuk testere, her türlü çerçeve borusunu otomatik olarak kesmek için kullanılır.Bu ünitenin iyi bir boyut avantajı var., ve makine transfer en iyi avantajı, bu yüzden hızlı yetenek ve doğru işleme, Burr olmadan bu birim avantajıdır.
|
| Karesi boru boyutu |
Φ33.7-60.3mm |
| Malzeme |
Q235. |
| Hız |
Max.70m/min |
| Kesim Uzunluğu |
7m |
| Kesinlik |
±3mm |
| Sürücü motor |
15kw servo motor (Yaskawa Japonya) |
| Besleme motoru |
4.4kw servomotor (Yaskawa Japonya) |
| Kesim motoru |
11 kW değişken frekanslı motor. |
6. 300kw katı H.F kaynak makinesi
Tasarlanmış parametreler
Adli güç: 300kW Adli DC gücü: Pd=360kW
Adli DC voltaj: UdN=450V Adli DC akım: IdN=800A
Toplam verimlilik: η≥85% Çıkış gücü: Pout>300kW
Tasarlanmış frekans: f=300~350kHz MOSFET invertörü: 120kW×3
Tank devre çıkış modu: kaynak transformatörü çıkışı yok, ikincil rezonans
7. Rol masası, bank ve paketleme makinesi
Bitmiş borular, Roll Table'ın boyunca yürür ve otomatik olarak Bench'e taşınır.
Basit paketleme makinesi konteyner ve pnevmatik olarak tahrik edilen hizalama içerir
8.Roller:
Malzeme:Cr12
Cr12 malzemesinin aşınmaya direnme avantajı var ve müşteriler kendileri seçebilirler.
Rollerin fiyatı ağırlığına göre belirlenir, müşterilerden kaynaklı borunun özelliklerine göre rollerin toplam fiyatını hesaplayabiliriz.
