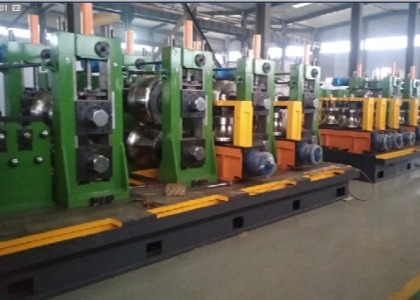

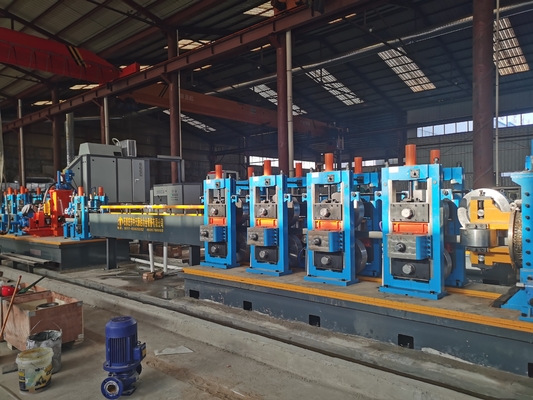

Yüksek frekanslı kaynaklı boru değirmeni Hg 160x160x8 mm Yüksek frekanslı kaynaklı boru değirmeni ISO9001

HG 160X160X8Otomatik boru hattı

GEneral Giriş:

Bu makine uluslararası pazarın gereksinimlerini karşılamak için bizim şirket, bizim şirketin LW serisi birim FF şekillendirme teknolojisi ile birleştirilmiş,Otomatik kare ve dikdörtgen boru değirmen hattını geliştirdi.

Soğuk şekillendirilmiş çok noktalı ön büküm süreci, deformasyonu yumuşaklaştırmak, deformasyon gerginliği yoğunlaşmamak ve çelik borunun dayanıklılığını artırmak için benimsenir.Kalıplama süreci birleştirilmiş kalıp tasarımı benimser, ve bir seri kalıplar belirtilen aralığın içinde herhangi bir spesifikasyonun dikdörtgen çelik boruları üretebilir.rulo değişim süresi %90 azaltabilir., ve üretim kapasitesi% 80 oranında artırabilir, bu da çoklu çeşitlerin ve küçük partilerin üretim modunu karşılayabilir.

Ⅰ,Başlıca özellikleriEkipman:

Çok kısa bir süre içinde rulo ayarlamasını tamamlamak, ürünleri değiştirirken rulo değişim süresini aşırı derecede azaltmak, böylece verimliliği artırmak ve üretim maliyetini azaltmak;

• Ekipman, tüpün farklı özelliklerini üreten bir dizi kombinasyon kalıbı benimsemesi nedeniyle, sadece ayarlamanıza gerek yok,değişmenize gerek yok,rollerin tasarruf oranı% 90'ın üzerinde,böylece rulo maliyetini azaltmak;
• Dolayısıyla ekipman motor otomatik ayarlama benimser, böylece işçi sayısını azaltmak, işgücü maliyetlerini azaltmak, işçilerin emek yoğunluğunu azaltmak, işçilerin çalışma ortamını iyileştirmek;
• Ekipmanın işleyişi basittir, sadece üretimdeki boruların boyutunu ve duvar kalınlığını bilmeniz gerekir, sonra arayüzüne girer, otomatik olarak ayar yapar,Bu nedenle hata ayıklama personelinin teknik gereksinimlerinin daha düşük seviyeleri;
• Otomatik ayarlama ile, ruloyu değiştirirken araçların girişini ve ekipmanlara hasarı azaltır, ekipmanların kullanım ömrünü iyileştirir;
• Kompozit rulo yapısı nedeniyle,orjinal hat temasının yerine rulo ve şerit arasındaki nokta teması,rulo aşınmasını azaltır ve ruloların kullanım ömrünü iyileştirir.

U,C bölüm çelik vb gibi soğuk bükme çelik açma belirli bir spesifikasyon üretebilir, ürünün genişliği ve yüksekliği sonsuza kadar ayarlanabilir.

2Temel şart:

• PIpe aralığı:

4pİndirme prosedürü:

Yük bobini→kolip açma→düz baş→çıkıştırma düzeylendirme→kesme ve kaynak makinesi→akkumulatör→II düzeylendirme→forming,weld,cool,sizing→cutting→transit roller→packing→stock

• Pher makinenin arametrleri:
  • Yükleme bobini:Yükleme arabası, açma bobini, düz başlı, sıkıştırma düzleştirme dahil

5.1.1 Şarj arabası

5.1.2 rulo açıcı

5.1.3 düz başlı makine:

5.1.4 Sıkıştırma düzeylendirme:

5.2 kesme ve kaynak:

5.3 Akkumulatör:

5.4 Kalıplandırma ve boyutlandırma:

5.4.1 Fonksiyon: Doğrudan kare çok noktalı ön bükme işlemini kullanarak, uzun şeritli çeliklerin belirli bir spesifikasyonu bir tüp içine sürekli olarak yuvarlanır ve bir tüp içine kaynaklanır.Isıtma yöntemi yüksek frekanslı indüksiyon kaynakıdır..

5.4.2 Süreç açıklaması:Belirli bir spesifikasyona sahip çelik şeridi makineye sokulur ve çelik şeridi şekillendirme silindirinden boş bir tüp halinde sarılır.Ve sonra yüksek frekanslı akımın deri etkisi ve yakınlık etkisi, akımın birleşim açısı tüpünün kenarında yoğunlaşmasını sağlamak için kullanılır., böylece boru kenarı hızla ısıtılarak kaynak sıcaklığına ulaşılır ve kaynak sıkıştırma rulounun sıkıştırma kuvveti altında tamamlanır ve daha sonra soğutulur,boyutlandırma ve kaba çelik boru gerekli özellikleri haline doğru.

5.4.3 Kompozisyon: Besleme parçası, beş rulo pasif düzeleme, şekillendirme parçası, kaynak parçası, soğutma parçası, boyutlandırma parçası, kaba düzleştirme parçası, motor azaltıcı ve diğer vites bağlantı parçaları.

5.4.4 şekillendirme ve boyutlandırma:

Kaynak kısmı, soğutma kısmı

5.4.5 Makine özellikleri:

1 Yatay rulo çerçevesi Q345 çelik levhasıyla kaynaklanmış, yüksek dayanıklılık ve güzel görünümlüdür.

2 Kutu gövdesi, Q345 çelik levha kaynak yapısını, kızartma işlemini, yüksek dayanıklılığı, uygun bakımı ve kolay bakımı benimser.

5.5 testere:

5.5.1 özelliği:Saldırılmış boru üretim hattında önemli bir ekipmandır. Çeşitli şekillerdeki boruları yüksek hızda ve hassasiyetle otomatik olarak kesiyor.Hızlı ve yüksek hassasiyetli STD kontrol sistemi ve mekanik sistemi sayesinde, sabit uzunluk ve senkronizasyon performansı iyidir ve mekanik transmisyon güvenilirdir. Yani bu makinenin hızlı, iyi performans ve yüksek hassasiyet özellikleri var.

5.5.2 Kompozisyon:Bu makine yatak, vites kutusu, testere, hız ölçüm sistemi, hidrolik sistem, tahrik sistemi, elektrik sistemi, rulo çerçevesi vb.

5.5.3 Testere parametreleri:

5.6 Tekerlek:

Kullanıcılar ihtiyaçlarına göre özelleştirebilir veya ana üretici aracılığıyla, malzeme Cr12'dir, ekstrüzyon rulo HT13'ten yapılır ve boyut rulo yüksek krom alaşımından yapılır.

5.7 transit roller, masa:

6Otomatik paketleme makinesi (opsiyonel)

Sayma, paletleme: Çelik boru sayısı belirtilen sayıya ulaştıktan sonra, tüm çelik boru katmanı, ayarlanmış paket tipine göre katman emici mekanizma ile malzeme çerçevesine gönderilir.Yükleme tamamlandıktan sonra, tüm çelik borular paketleri paketleme rafına taşınır.Fonksiyon açıklaması:

Bağlama: Paket aktarım rulo tablosu çalıştırılır ve tüm çelik borular paketleri paletleme istasyonundan taşınır ve kuyruklama istasyonuna aktarılır;Otomatik paketleme ve manuel kaynak tamamlandı, ve su aynı zamanda kontrol edilir.

Çapraz: Yan rulolar açılır ve paketlenmiş çelik borular çıkarılır.

döngü:Tüm çelik boru paketi çıkarıldıktan sonra, kaldırma platformu alıcı konuma döner ve bir sonraki çelik boru paketi istiflenmesini bekler.Çelik boruların her paketi arasındaki yığma bağlantısı iş sürekliliğini sağlamak için sorunsuz doklama gerçekleştirir.

Elektriksel kontrol PLC program kontrolü, dokunmatik ekran (PLC Alman Siemens'i benimser), insan-makine diyalogunu gerçekleştirir, manuel ve otomatik arasında serbestçe geçebilir,Ve elektrik bileşenleri Delixi markasını kullanıyor.Programda, sadece katman başına çelik boru sayısı, çelik boruların her bir paketinin katman sayısı ve gerekli parametreleri girmeniz gerekir.balon otomatik olarak gerekli çelik boruların tam paketi yığacak.
