Yüksek Frekans Kaynaklı Boru Değirmeni Otomatik Özelleştirilmiş HG60x60x3

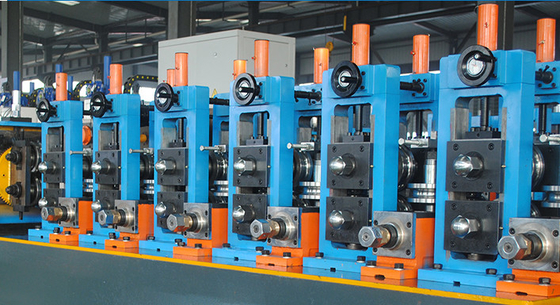

Büyük resim : Yüksek Frekans Kaynaklı Boru Değirmeni Otomatik Özelleştirilmiş HG60x60x3

Ürün ayrıntıları:

Menşe yeri:	hebei
Marka adı:	TengTian
Sertifika:	CE, ISO9001, BV
Model numarası:	HGF60

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Takım
Fiyat:	Negotiate
Ambalaj bilgileri:	Su geçirmez ve Denize uygun ambalajı dışa aktarın.
Teslim süresi:	60 iş günü
Ödeme koşulları:	L/C, T/T
Yetenek temini:	50 Takım/Yıl

İletişim

Detaylı ürün tanımı

Ürün Adı:	Yüksek Frekans Kaynaklı Boru Değirmeni Otomatik Özelleştirilmiş HG60x60x3	Bobin Kalınlığı:	1-3mm
bobin genişliği:	80-240mm	İç çap:	φ480~φ510mm
Dış çapı:	φ1000~φ1800mm	Hız:	Maks 100m/dak
Garanti:	Bir Yıl	Malzeme:	Düşük karbonlu HRC
Anahtar kelimeler:	Yüksek Frekans Kaynaklı Boru Değirmeni
Vurgulamak:	60x60mm yüksek frekanslı kaynaklı boru fabrikası , 3mm yüksek frekanslı kaynaklı boru fabrikası , özelleştirilmiş yüksek frekanslı kaynaklı boru fabrikası

Ana parametreler ve özellikler:

Malzeme Özellikler:

YB189-64 standardına uygun
Malzeme	Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği
Mekanik özellikler	σb≤380Mpa,σs≤275MPa
Şerit genişliği	80 ′′240 mm
Çizgi kalınlığı	10.03.0mm
Bobinlerin kimliği	Φ508mm
Kabloların aşırı dolaşımı	φ1800mm
Bobin Ağırlığı	≤3T

Saldırılmış boru spesifikasyonu

Kare tüp boyutu	19.1×19.1-- 50.8×50.8mm
Dikdörtgen tüp boyutu	19.1×38.1-25.4×76.2mm
boru kalınlığı	1.0-3.0mm
Boru uzunluğunu bitir	6-12m
Kesim uzunluğunun doğruluğu	±2 mm
Formlama hızı	40-100m/min

Elektrik, Su ve Hava Tedarikleri

Güç	Hatın Güç Hacmesi	Yaklaşık 450KW
Güç	Güç Kaynağı	480V/60Hz/3 faz
Dolaşım soğutma suyu	Akış	20T/h ̇30 T/h
Dolaşım soğutma suyu	Havuz hacmi	30m³
Sıkıştırılmış Hava	Akış	5m³/ dakikada
Sıkıştırılmış Hava	Basınç	511kg/cm²

Atölyede şunlar gerekir:

6 metre genişliğinde, 70 metre uzunluğunda, en az 5 metre yüksekliğinde tavan raylarından yere kadar.

III.. Her makine parametreleri ve özellikleri:

(1) Çifte koni açıcı

Çapraz, çift genişleme ve kantilever mandrel yapısına sahiptir.Ana gövde, genişleme ihtiyaçlarını karşılamak için manuel bir sistemle donatılmıştır., mandrellerin daralma ve frenleme

Bobinin OD'si	φ1800mm
Bobinin kimliği	Φ508mm
Şerit genişliği	80-240 mm
Şerit kalınlığı	1.0-3.0mm
Şerit ağırlığı	Max3.0T
Genişleme Türü	el yazması
Kesinlikle.	Pnömatik sürüş

(2) Otomatik kesme ve kaynak makinesi

Kesme kaynak makinesi boru fabrikası hattı ekipmanlarının önemli bir birimidir ve normal olmayan şerit çelik başını veya denemesini kesmek için kullanılır.ve sonra işleme devam sağlamak için bir sonraki şerid başıyla son şerid çelik deneme bağlamak.

Şerit genişliği	80-240 mm
Kaynak kalınlığı	1.0-3.0mm
Kesim Tipi	hidrolik
Kaydırma Modu	Otomatik
Pnömatik basınç	0.5MPa
Çalışma Döngüsü	En fazla 300 saniye.

Spiral akülatör

Bu makine kesme kaynak makinesi ile ana makine arasında kullanılır (formasyon boyutlama makinesi).Ana makinenin (forming boyutlama makinesi) sürekli üretimi bir süre içinde sağlanır ve yeterli bant çelik depolanır..
Bu makine esas olarak besleme kılavuzu rulo çerçevesinden, sıkıştırma besleme cihazından, döngü vücut montajından, boşaltma cihazından ve elektrikli kontrol cihazından oluşur.
besleme aygıtı: esas olarak bir çerçeve, motor, fren, bir redüktörün evrensel tahrik ocağı, bir çimdik rulo ve bir rehber rulo pnevmatik sisteminden oluşur.Beslenmeyi durdurmak gerektiğinde, fren Motoru ve klem besleme silindirinin dönmesini durdurabilir ve elektrikli motorun dönme hızı ve besleme hızı elektrikli kontrol cihazı tarafından ayarlanabilir.
Looper vücut montajı: esas olarak motor, makine tabanı, iç çevreli rulo, merkez boşaltma rulo, dış halka rulo ve basınç rulo ve benzeri maddelerden oluşur.Bu klip besleme cihazı tarafından gönderilen şerit çelik depolayabilir ve merkezden olabilir Serbestleme rulo çekilir.
Serbestleme cihazı: Bir destek, bir rehber rulo grubu, üst ve alt bir çıkış rulo ve bir hız ölçüm cihazından oluşur.Döngü vücutta depolanan çelik kemer yatay olarak şekillendirme ünitesine girebilir ve cihazı yapabilir.

Kalınlığı	1.0-3.0mm	Genişliği	80-240 mm
Avantaj	Depolama malzemesi daha fazla Çelik yüzeyi çıkartmak için grev yok	Besleme hızı	Max200m/min
Motoru taşıma gücü	AC 15 KW	Akkumulatör motor gücü	AC 15KW
Depolama çapı	4.2 metre.

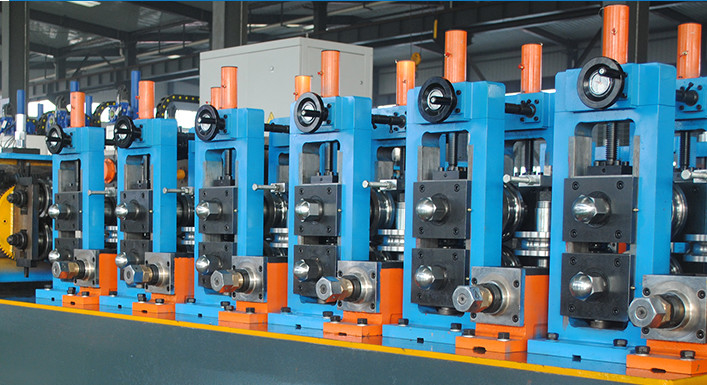

Kalıplama ve Boyutlandırma Makinesi

1. Bölüm.Kalıplaşan parça

Çelik şeridi şekillendirme standına girer ve sonra şekillendirme bölümünde yuvarlak bir şekle gelir.

Özellik	Yatay yuvarlanma yukarı ve aşağı ayarlama yolu, solucan dişli ayarlama ve ayrı ayarlayabilirsiniz
	Düzleştirme yuvası alt vardiyası aktif
	Düzleştirme şaftı sabit tarafı telafi bantı ile
Teknik parametreler	Yatay stand miktarı	6
	Yatay şaft çapı	65 mm
	Yatay akıntı malzemesi	42 Crmov
	şekillendirme hızı	40-100m/min
	motor	DC90Kw
	Düzleştirme basamağı malzemesi	Çelik plaka kaynak

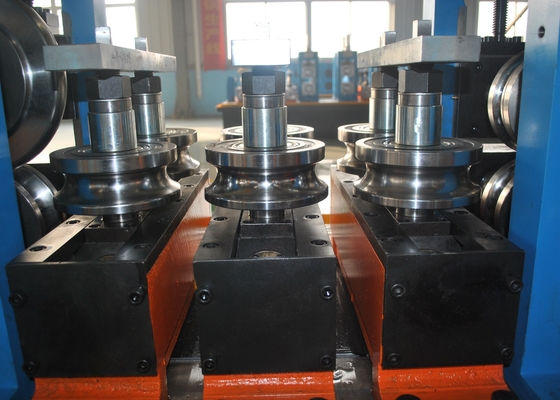

	dikey stand miktarı	2
	dikey şaft çapı	35 mm
	Dikey şaft malzemesi	40Cr
	Evrensel stand	3

Bölüm 2.Saldırma dikiş kılavuzu ve sıkıştırma rulo dayanığı,saldırma boncuk kesicisi

Sıkıştırma rulo, kaynak amacına ulaşmak için belirli bir basınç veren ruloları sıkıştırarak kaynak sıcaklığına kadar ısıtılmış tüpün kenarını sıkıştırmaktır.

Kaydırma boncuk kesicisi, kaynak dikişini kırmak ve harici çürükleri kaldırmak için kullanılır. Çevirmen kullanmak için iki kesiciden oluşur. Biri hasar görürse, diğeri kırmak için yerini alacaktır.Yıkıcılar ayarlanabilir ve cam tarafından hızlı kaldırma fonksiyonuna sahiptirÇizme sürüşünü kaldırmak için bıçak tabanının altında ve cilalama için bir yatay basamağı olan boncuk kesicisinin arkasında iki destekli rulo vardır.

Çöp bıçağı	2 set
Sıkıştırma rulo stand yapısı	5 rulo sıkıştırma
Sıkıştırma yuvarlakı çapı	50 mm
Sıkıştırma yuvarlakı çapı	40Cr

Bölüm 3.Su soğutma ünitesi: malzeme: çelik levha kaynak

Bölüm 4. Boyutlandırma kısmı

Yuvarlak boru boyutlandırma parçası sonra gerekli çapı ve şekli

Teknik parametreler

Evrensel stand sayısı	4
Yatay şaft çapı	65 mm
Yatay akıntı malzemesi	42 Crmov
motor	DC 90Kw motor
Düzleştirme basamağı malzemesi	Çelik plaka kaynak
Dikey şaft malzemesi	40Cr
Hindi kafası	2 set

5. bölüm: Düğme kutu

Delek kutusu miktarı	13
Delek kutusu boday malzemesi	Çelik plaka kaynak
Donanım malzemesi	20CrMnTi
Döviz sertliği	HRC 58-62
Delek ası malzemesi	40 Cr
Döviz ocağı sertliği	HRC40-45
Redüksiyon kutusu miktarı	2

(5) soğuk

Soğuk testere, her türlü çerçeve borusunu otomatik olarak kesmek için kullanılır.Bu ünitenin iyi bir boyut avantajı var., ve makine transfer en iyi avantajı, bu yüzden hızlı yetenek ve doğru işleme, Burr olmadan bu birim avantajıdır.
Karesi boru boyutu	20x20-60x60mm
Dikdörtgen boru boyutu:	20x25-40x80mm
Malzeme	Q235.
Hız	En fazla 100 m/dakikada
Kesim Uzunluğu	6-12m
Kesinlik	±3mm
Sürücü motor	15kw servo motor (Yaskawa Japonya)
Besleme motoru	4.4kw servomotor (Yaskawa Japonya)
Kesim motoru	11 kW değişken frekanslı motor.
