Hg50*2.5 Hf Kaynaklı Tüp Fırlatma Mühendisi, Roll Pass Tasarımını Kabul Ediyor

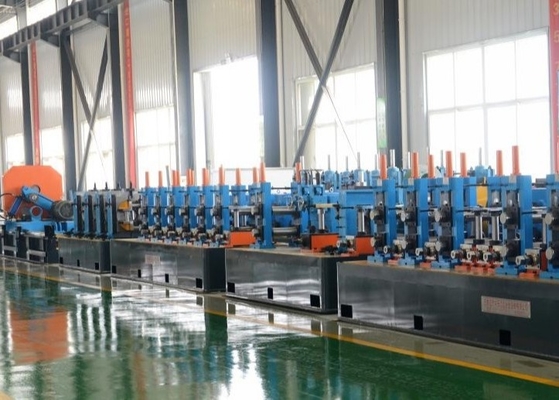

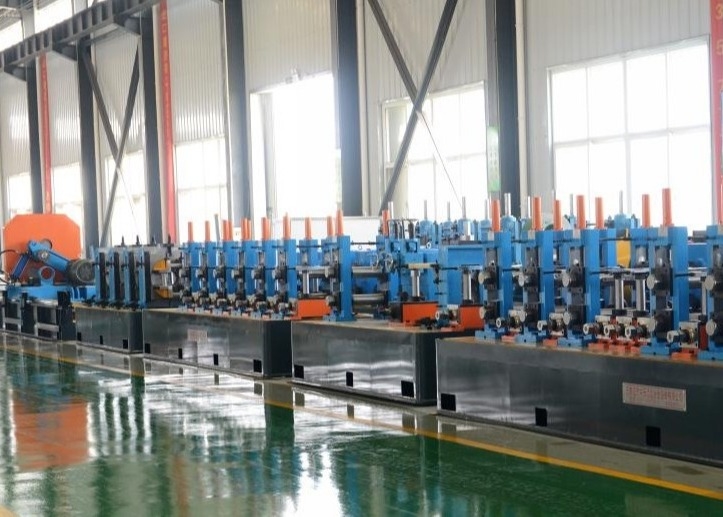

Büyük resim : Hg50*2.5 Hf Kaynaklı Tüp Fırlatma Mühendisi, Roll Pass Tasarımını Kabul Ediyor

Ürün ayrıntıları:

Menşe yeri:	hebei
Marka adı:	TengTian
Sertifika:	CE, ISO9001, BV
Model numarası:	HG50

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Takım
Fiyat:	$100000 to $1 million
Ambalaj bilgileri:	Su geçirmez ve Denize uygun ambalajı dışa aktarın.
Teslim süresi:	60 iş günü
Ödeme koşulları:	L/C, T/T
Yetenek temini:	50 Takım/Yıl

İletişim

Detaylı ürün tanımı

Ürün Adı:	Yüksek Frekans Kaynaklı Boru Değirmeni Hg50 * 2.5 Rulo Geçiş Tasarımını Benimseyen Yüksek Frekans Ka	Bobin Kalınlığı:	0,5-2,5 mm
bobin genişliği:	12,7-50 mm	İç çap:	φ508～φ610mm
Dış çapı:	φ1300~φ1760mm	Hız:	maksimum 80m/dak
Garanti:	Bir Yıl	Malzeme:	Düşük karbonlu HRC
Anahtar kelimeler:	Yüksek Frekans Kaynaklı Boru Değirmeni
Vurgulamak:	50 mm hf kaynaklı boru değirmen , 2.5mm hf kaynaklı boru değirmen , Roll Pass hf kaynaklı boru fabrikası

HG 50 Yüksek frekanslı kaynaklı boru üretim hattı

I.. Makine Genel Giriş

Çelik boruları üretmek için tasarlanmıştır.

Rulo geçiş tasarımını benimseyen üretim hattı, kaliteli işleme ve yüksek hassasiyetle montajla kaynaklı çelik borular üretebilir.

Yuvarlak boru:φ12.7-50mm

Kalınlığı:0.5-2.5 mm

IIAna parametreler ve özellikler:

(1)Malzeme Özellikler:
Standart	SPHC,SPHT-2,SS 400,SS440,SS490
Malzeme	Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği
Mekanik özellikler	σb≤520Mpa,σs≤365MPa
Şerit Genişliği	39-160 mm
Şerit kalınlığı:	0.5-2.5 mm
Bobinlerin iç çapı	Φ508mm
Bobinlerin dış çapı	Φ1300 φ1760mm
Bobin Ağırlığı	≤5T
(2)Boru Spesifikasyonu
Boru çapı	Yuvarlak boru:φ12.7-50mm Kalınlığı:0.5-2.5 mm
Uzunluk	6m
Boru kesimi hassasiyeti	0-6 mm
Şekillendirme Hızı	Max 80m/min (max büyüklüğü ve kalınlığı maksimum hızına kadar olamaz)
(3) Alıcı kendi kendine tedarik etmelidir
Çalışma dükkanı	60x6m, H>5m ((kranla yere)
Güç	Yaklaşık 450KW 380V/50Hz/3 faz
Dolaşım Soğutma suyu (tüm sistem)	Akış: 20T/h30 T/h Havuz hacmi: 30m3
Sıkıştırılmış Hava (tüm sistem)	Akış: 5 m3/dakika Basınç: 5-7kg/cm2
Kablo	Makinemin dışındaki tüm kabloları makine tamirinden sonra satın alırsın.

III.. Her makine parametreleri ve özellikleri:

(1) Rulo açma

Çifte.Genişleme ve kantilever mandreller

1.iki katGenişleme ve kantilever mandreller.

2İki ana bölümden oluşur: ana gövde ve sabit taban.

3Mandrellerin genişleme, daralma ve frenleme ihtiyaçlarını karşılamak için pnevmatik sistemle donatılmıştır.

4. Mandrel aynı anda radyal hareket edebilecek dört bar bağlantılardan oluşur.

5Dört çubuklu bağlantılar iki grupta sırasıyla iki şafte yerleştirilmiştir.

Bobinin OD'si	Φ1300-1760 mm
Bobinin kimliği	Φ508mm
Şerit genişliği	39-160 mm
Şerit kalınlığı	0.5-2.5 mm
Şerit ağırlığı	Max5.0T
Genişleme Türü	hidrolik
Kesinlikle.	Pnömatik sürüş
Dönüştür	el yazması

(2) Kesme ve kaynak

Fonksiyon:

Akkumulatöre yeni giren çelik şeridin kuyruğunu ve sargıdan çıkan şeridin başını paralel olarak kesmek ve sonra birbirlerine kaynaklamak için kullanılır.

Yapı:

Hidrolik Kesme ve el kaynak Çizgi çelik genişliği: 39mm-160mm Çizgi çelik kalınlığı: 0.5-2.5mm Merkezleme yolu: el

(3) Spiral akülatör

Bu ünite basın ve taşıma malzeme cihazı, akülatör montajı, taşıma malzeme birimi, elektrikli kontrol birimi içerir.
Bu temel çerçeve, elektrikli motor, fren ünitesi, çevre yönü aktarma güç aksı azaltma hızı, basınç ve taşıma rulo, rehber rulo basınçlı hava sistemi, denetlenen hız ünitesi içerir;Akkumulatöre çelik şeridi sağlayabilir ve ortalama zaman elektrikli kontrol sistemine taşıma hızı bilgisini aktarır, biz bu üniteye malzeme taşımak durdurmak emrettiğinde, elektrikli motora yuvarlama durdurmak ve basın & ara ile taşıma malzeme yuvarlama,Ve aynı zamanda elektrikli motor taşıyan hız ayarlayabilir ve birim taşıyan malzeme hızı.
Akkumulatör çerçeve montajı: elektrik motoru, çerçeve, iç çember yuvarlaması, dış çember yuvarlaması ve basınç yuvarlaması içerir.Basınç & taşıma biriminden bant çelik malzeme depolamak için kullanılabilir ve merkez gönderme malzeme rulo çekmek olabilir.
Gönderme malzeme aygıtı: çerçeve, rehber yön ruloları, yüksek veya düşük bir yerden çıkış rulolarını içerir.Çelik şeridi şekil sistemi taşıyabilir ve elektrikli kontrol cihazına taşımak malzeme hızı bilgi gönderebilir

Çalışma tarzı:	Değişim çemberi	taşıma malzemesinin gidiş hızı	Vmax=240m/min
Avantaj:	Daha fazla malzeme Grev yok.	Çipleme şekli	Pnömatik 6Mpa
Çelik sarmal kalınlığı	0.5-2.5 mm	çapı	4.2m
genişliği	39-160 mm	Depolama alanı	3.5 m2
Basınç ve taşıma elektrikli motor gücü			AC 11KW
Akkumülatör çerçevesinin elektrikli motoru			AC 15KW

(4) Kalıplama ve Boyutlandırma Makinesi

Forming & Sizing Mill, rulo tipi şekillendirme prensibini ve yüksek frekanslı indüksiyon kaynakını benimser.Şerit değirmende besleme cihazı tarafından şekillendirme makinesine beslenir ve şekillendirme rulo sürekli döndürmek ve istenen şekle şerit basınDeri ve benzer etkisi nedeniyle, yüksek frekanslı akım hızlıca ısıtılan kaynak eklemine yoğunlaşır ve kaynak sıcaklığına ulaşır.Tüp dikiş sıkıştırma rulo basıncı altında kaynaklanırGerekli boyutta son kaynaklı boru soğutma, boyutlandırma ve birincil düzleştirme sonrasında elde edilebilir.

Pipe OD'u oluşturuyor.	Yuvarlak boru:φ12.7-50mm Kalınlığı:0.5-2.5 mm
Formlama hızı	30-80m/dakika
Yatay olarak şekillendirme standlarının sayısı	7
Vertikal olarak şekillendirme standlarının sayısı	9
Ölçümleme basamaklarının sayısı, yatay	5
Ölçümleme standlarının sayısı, dikey	5
Turks başı	2 set
Çubuk diametri ve yatay yuvarlak basamak malzemesi	Φ60mm, Malzeme 40Cr
Çubuk diyalogları ve dikey yuvarlak stand malzemeleri	Φ35mm, Malzeme 40Cr
Bur Çizme Kesicisi	2 set
Ana motor	132kw

(5) Soğuk testere

Soğuk testere, her türlü çerçeve borusunu otomatik olarak kesmek için kullanılır.Bu ünitenin iyi bir boyut avantajı var., ve makine transfer en iyi avantajı, bu yüzden hızlı yetenek ve doğru işleme, Burr olmadan bu birim avantajıdır.
Karesi boru boyutu	φ12.7-50mm
Malzeme	Q235.
Hız	Max. 80m/min
Kesim Uzunluğu	7m
Kesinlik	±3mm
Sürücü motor	15kw servo motor (Yaskawa Japonya)
Besleme motoru	4.4kw servomotor (Yaskawa Japonya)
Kesim motoru	11 kW değişken frekanslı motor.
