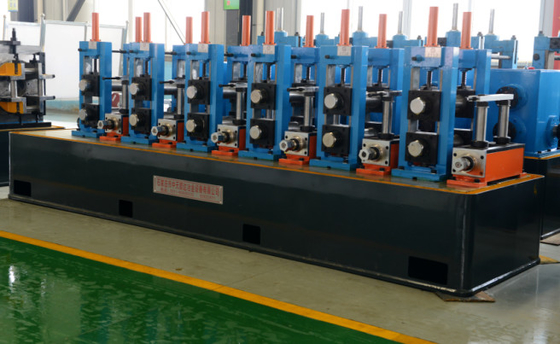

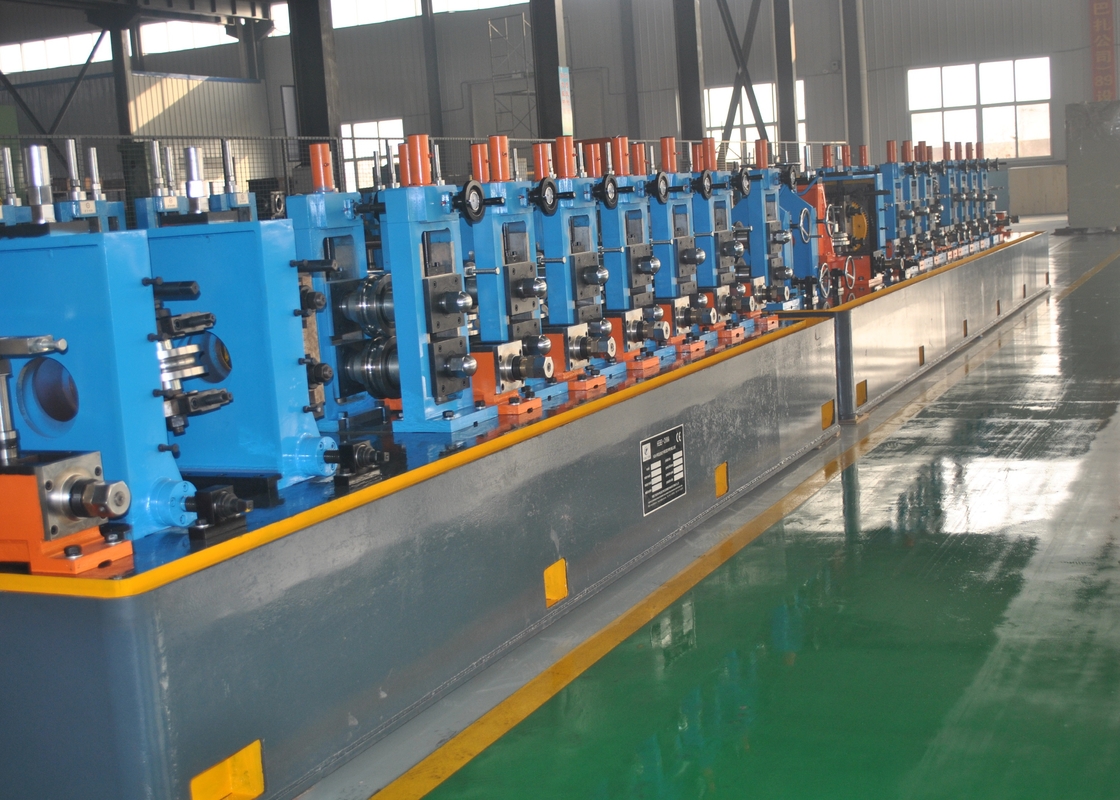

Yüksek Frekans Kaynaklı Boru Değirmeni HG63x3.0mm Kaynaklı Boru Değirmeni Makinesi Düz Elektrikli

Ben.Özet

HG63x3 yüksek frekanslı düz kaynaklı boru üretim hattı, 1.5mm-3.0mm duvar kalınlığı ile Φ25mm-Φ63mm kaynaklı çelik boru üretmek için kullanılır, 20X20-50X50mm profilli boru üretebilir,kalınlığı 1Hem yurtdışından hem de yurtdışından gelişmiş boru üretim teknolojisini emdikten sonra,Bizim yenilikçi tasarım üretim hattı ve üretim hattının her bir birim sadece ekonomik değil aynı zamanda pratik.

II.Temel Şartlar:

2.1Çelik boru özellikleri

2.2Çizgi çelik

2.2.1 Çizgi çelik genişliği: 80mm-200mm Çizgi çelik kalınlığı: 1.5mm-3.0mm

2.2.2 Düşük karbonlu çelik ve düşük alaşımlı çelik: δb≤500Mpa σs≤235MPa

2.2.3 Çelik bant sarmal: İç çapı: Φ550-610mm (alıcı nihayet onaylar)

2.2.4 Dış çapı: 1000mm-1800mm (alıcı nihayet onaylar)

2.2.5 Çelik bant ağırlığı: Max 3.5T

2.3 Elektrik yüklü kapasite: yaklaşık 400KW Güç kaynağı: 380V, 50Hz (Yerel'e göre)

2.4 Kalıplama hızı: En fazla 90 m/dakikada

PS: Maks. çap ve maksimum kalınlık maksimum hızla uyuşmuyor.

2.5 Tüm hattın boyutu: Yaklaşık 60x6m.

III.Üretimin teknik akışı çizgi

Yukarı kaydır → Kabuk aç → Kesme başı, kuyruğu → Şerit Çelik baş-kuyruk kıç kaynak → Spiral birikimci

→ Şekillendirme → Yüksek frekanslı indüksiyon kaynak → Dış burr kaldırma → Boyutlandırma → Kesme

→ Kontrol ve toplama → Ağırlama → İşaretleme → Depoya Erişim

IV.Ekipman bileşimi ve tek kişilik cihazın ana parametreleri Birim:

• Hidrolik çift- Konus. Rulo açmak

Bu ekipman çift konili hidrolik sıkıştırma vardır. Uncoiler koni başı koni hareketli silindir fonksiyonu ile çelik sargı sıkıştırır.Sonra basın roller son açıcının aşağı doğru hareket çelik sarmal sıkmak için. Çekilme koni dönerken, uç açıcı peeler yukarı ve bobine yakın sallanacaktır. Çelik bobin başı peeler'e döndüğünde, bobin başını kürekleyecek ve düzleştirecektir.

Çizgi çelik iç çapı:Φ 550-610mm

Çizgi çelik dış çapı:Φ max=1800mm Çizgi çelik genişliği: 80mm-200mm

Çizgi çelik kalınlığı: 1.5mm-3.0mm

Çizgi çeliklerin maksimum ağırlığı: 3,5 ton

2.Kırpma Kaydırıcı

Fonksiyon:

Akkumulatöre yeni giren çelik şeridin kuyruğunu ve sargıdan çıkan şeridin başını paralel olarak kesmek ve sonra birbirlerine kaynaklamak için kullanılır.

Yapı:

Hidrolik Kesme ve el kaynak Çizgi çelik genişliği: 80mm-200mm Çizgi çelik kalınlığı: 1.5mm-3.0mm Merkezleme yolu: el

Spiral akülatör, strip çelik alanından aralıklı olarak almak ve aynı zamanda çelik şeridi oluşturma ünitesine sürekli olarak sağlamak için kullanılır.Rezervasyon kapasitesi spiral paralel tarafından kontrol edilebilirDış ve iç paralellerin çevre farkı paralel sayısına çarpılırsa rezervasyon kapasitesi olur.Spiral akülatörün önünde rehber rulo destekleme stand ve torsiyon alanı vardırÇelik şeridi yatay durumdan dikey duruma döndürülür. Rehber rulo destekleyici stand taşıyıcı çerçeve ve tutucu ve iki araç çekme rulolarından oluşur.Araç çekme ruloları, bant çeliklerini yatay durumdan dikey duruma değiştirebilir.Araç çekme rulo elektrikli makine tarafından çalıştırılır ve akülatörün sürücü ünitesi işletim masası ile kontrol edilir.

Çelik genişliği: 80mm-200mm

Çizgi çelik kalınlığı: 1.5mm-3.0mm

Depolama uzunluğu: 400-1000 mm

Maksimum çıkış hızı: tüm hattın hızı ile aynı.

Çalışma tarzı: dış giriş ve iç çıkış

Çapraz:4.2m

4.Kalıplama ve Boyutlandırma Mühendisi

Şekillendirme Bölüm:

Yatay yuvarlaklar: 7 Dikey yuvarlaklar: 9

Kaynak bölüm:

Kılavuz yuvarlama aygıtı; Squeeze yuvarlama aygıtı; kaynak kazıma aygıtı; Darma aygıtı; Su soğutma

Boyut Bölümü:

Yatay yuvarlaklar: 5 Dikey yuvarlaklar: 5

Türkler Baş:2 set (4 rulo türü)

Ana DC motor:Şekil bölümü: 75Kw 1 Set;

Boyutlandırma Bölümü: 75Kw 1 Set

Ana Redüktör:2 set

Ekipmanın Ana Yapısı ve Performansı

Besleme seti

Özellikle şerit çelik üst ve alt sınırına, şerit döngüsünden düzgün bir şekilde şekillendirme makinesine çıkması, şeritlerin yukarı ve aşağı kaymasını önlemesi için kolaydır.

Bir çift rulo ve sol ve sağ destekten oluşur, rulo malzemesi Gr15, yüksek frekanslı söndürme işlemidir.Söndürme sertliği HRC58-62,Sol ve sağ koltuk çelik levha kaynak yapısı

Beş rulo pasif düzeltme makinesi

Temel olarak çelik şeridi düzleştirmek için, şeridi makineye pürüzsüz, şeridi yukarı ve aşağı kayma önlemek için

Yukarı 2 alt 3 beş rulo türü yapısı kullanarak, yukarıdaki iki rulo sırasıyla üst ve alt rulo açıklığını kontrol etmek, düzeleme etkisini sağlamak için tek başına ayarlanabilir,Düzleştirme rulo malzemesi Gr15, yüksek frekanslı söndürme, söndürme sertliği HRC58-62

Yatay yuvarlak

Yatay rulo çerçevesi, şekillendirme ve boyutlandırma fabrikasının kilit bileşenleridir.Portarya yapısı olan yatay rulo tabanı, yan dışı yuvarlama değişimi

Horizontal Roll Shaft'ın çapı F65mm; malzeme 40Cr; yüksek frekanslı söndürme. Dikey rulo dayanağı

Dikey rulo dayanağı şekillendirme ve boyutlandırma değirmeninin kilit bileşenleri, ana yardım yatay rulo deformasyon, şeridi geri çekilmesini önlemek, bekleyen germe kenarının bir kısmını emiyor

Dikey yuvarlak stand tek vida ayarlama işlemi benimser, rulo değişiminde

Roll Shaft'ın çapı F40mm, malzeme 40Cr, yüksek frekanslı söndürme.

Kaba dönüşümden sonra koşullandırma işlemi ve daha sonra dönüşümü tamamlamak, dönüşümden sonra yüksek frekanslı söndürme, söndürme sertliği HRC45-55, yüksek frekanslı söndürme sonrası öğütme,yüzey kabalığı 0'dan azdır..8, koaksiyel derecesi 0'dan küçüktür.02, yüz çıkışı 0'dan küçüktür.02

Saldırma dikiş rehber duruşu

Saldırma dikiş rehber duruş esas olarak açılış köşesinin boyutunu ve kaynak yönünü kontrol eder, kaynak, kaynak kalitesini sağlamak için ekstrüder ruloya doğru bir şekilde,rehber rulo çerçeve boru ekseni dönme boyunca artı veya eksi 20 derece olabilir, yukarı ve aşağı ve etrafta ayarlayın.

Squeeze Roll Standı

Squeeze Roll Stand, esas olarak yüksek frekanslı ısıtma borusunun kaynaklı boruya ekstrüzyonu, kaynak kalitesini garanti etmenin önemli bir parçasıdır.Ekstrüder rulo çerçevesinin yapısı dikey rulo ile aynıdır.

Squeeze Roll Shaft Dia. 45mm; malzeme 40Cr; yüksek frekanslı söndürme.

Kaba dönüşümden sonra koşullandırma işlemi ve daha sonra dönüşümü tamamlamak, dönüşümden sonra yüksek frekanslı söndürme işlemi, yüksek frekanslı söndürme sonrası öğütme

Dış burr cihazı kaldır

Saldırma dikişini kazmak ve dış çürükleri kaldırmak için kullanılır. Alternatif olarak kullanmak için iki kesiciden oluşur. Biri hasar görürse, diğeri kazmak için yer alır.Yıkıcılar ayarlanabilir ve cam tarafından hızlı kaldırma fonksiyonuna sahiptirBıçakın altındaki iki destekli rulo, sıyrma işleminin aşırı çekimini kaldırmak için vardır.

Su soğutma

Çelik borunun kesin olarak düzleştirilmesini sağlamak için kaynak alanını soğutmak için kullanılır.

Kaba Düzleştirme Cihazı

Başka bir adı Türk başıdır ve boyutlandırma değirmeninin son bölümünde belirtilir, boruları kabaca düzleştirmek için kullanılır.Dört rulo düzleştirme ve başının iki setinden oluşur ve sağ ve sol için dönüp ayarlayabilirDüz çelik boru için üç noktalı yol kullanıyor.
