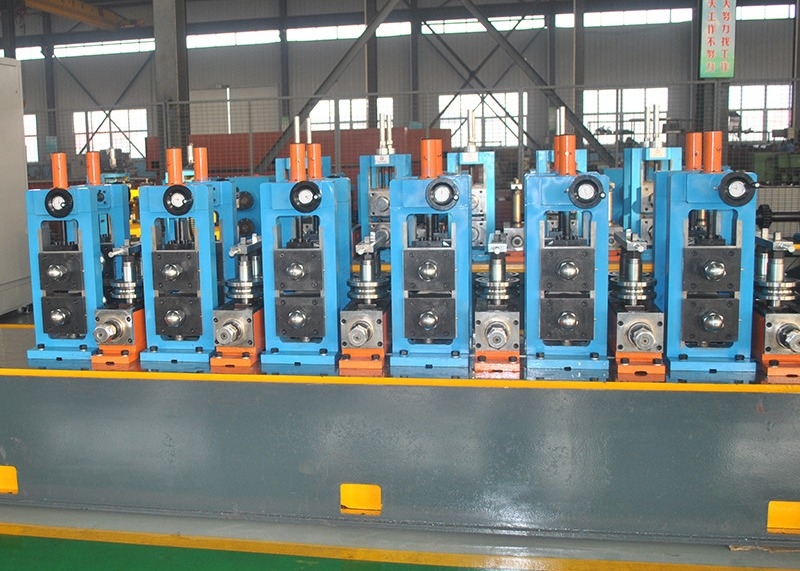

HG127 Yüksek Frekanslı Kaynaklı Boru Üretim hattı, çapı F40 ′′ 127 mm ve 1,5 ′′ 4 olan kaynaklı yuvarlak borular üretmek için tasarlanmıştır.5 mm duvar kalınlığı ile aynı zamanda 1 kalınlığı ile 40×40--100×100 mm kare borular.5-4.5mm ve ilgili boyuttaki deforme edilmiş borular. Rulo geçiş tasarımını benimseyen üretim hattı, iyi kalite işleme ve yüksek hassasiyetle montajla kaynaklı çelik borular üretebilir.
- Ana parametreler ve özellikler:
YB189-64 standardına uygun
Malzeme: Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği
Mekanik özellikler: σb≤520Mpa,σs≤365MPa
Şerit genişliği: 160 ∼ 400 mm
Şerit kalınlığı:1.5 ∙ 4.5 mm
径Kemerlerin iç çapı:φ508φ610mm
Bobinlerin dış çapı:φ1500 φ2000mm
Bobin Ağırlığı: ≤10.0T
- Saldırılmış boru spesifikasyonu
- Yuvarlak boru çapı: φ40 φ127mm
Karesi boru boyutu: 40×40-100×100mm
- Yuvarlak boru kalınlığı:1.5 ∙ 4.5 mm
Çukur kalınlığı:1.5- 4.5mm
- Bitirme borusunun uzunluğu: 42 m
- Kesim doğruluğu: ± 1,5 mm
- Kalıplama hızı:75X4580m/min;100X10060m/min
- Elektrik, Su ve Hava Tedarikleri
| 1 |
Güç |
Hatın Güç Hacmesi |
Yaklaşık 900KW. |
| Güç Kaynağı |
380V/60Hz/3 faz |
| 2 |
Dolaşım soğutma suyu
|
Akış |
20T/h ̇30 T/h |
| Havuz hacmi |
30m3 |
| 3 |
Sıkıştırılmış Hava
|
Akış |
5m3/ dakikada |
| Basınç |
511kg/cm2 |
6 metre genişliğinde, 100 metre uzunluğunda, en az 5 metre yüksekliğinde tavan raylarından yere kadar.
Bobin yükleme → sarma → Kesme ve kaynak → Yatay Spiral Akkumulator → Kalıplama, HF kaynak, Deburring, Soğutma, Boyutlandırma, Düzleştirme →kesme testere → Paketleme → Depolama
- Her birimin ana parametreleri.
- Çift koni HidrolikRulo açmak
Bir koni yapısına sahip olan sargı, iki ana parçadan oluşur: ana gövde ve sabit taban.Mandrellerin daralması ve frenlenmesiHidrolik genişleme ve Pnömatik sürüş
| Rulo çapı |
Φ1600-2000mm |
| bobinin iç çapı |
Φ508-610mm |
| Şerit genişliği |
160-400 mm |
| Şerit genişliği |
1.5-4.5mm |
| Şerit ağırlığı |
Max7.0T |
| genişlet tip |
Hidrolik genişleme, kaydırıcı blok yapısı
|
| kesil |
Pnömatik sürücü, 2 adet diski kırma
|
| Mandrel malzemesi |
40Cr,HB220-260 |
| Merkezi yukarı |
1100mm |
- Düz başlı ve çimdikli düzeleme makinesi
Bu birim, yeni sarmal çelik başının yatıştırıcı birime girmesini sağlamak ve sarmalın çalışma yerine getirilmesini sağlamak için kullanılır.
Düz kafa motor gücü:AC1.5KW
İşleme basıncı:7Mpa
Düzleştirme ünitesi 2 rulo çimdik ve 5 rulo düzleştirme ile.
Çipleme rulo çapı:Ф180mm
Düzleştirme rulo çapı:Ф120mm
sıkıştırma ve düzeleme motoru:15kw
- Otomatik kesici ve kaynak makinesi
Kesme ve kaynak makinesiŞeritlerin düzensiz uçlarını kesmek ve sonra şeritleri kaynakla bağlamak için kullanılır.
| Kesme genişliği |
160-400 mm |
| kaynak kalınlığı |
1.5-4.5mm |
| Kesme türü |
Hidrolik kesme |
| Sıkıştırma yolu |
hidrolik |
| kaynak yolu |
CO2TIG kaynak makinesi |
| kaynak türü |
otomatik kaynak |
| Bıçak malzemesi |
H13 |
| Hidrolik basınç |
10MPA |
| hava basıncı |
0.5MPa |
| çalışma döngüsü |
Max.300 s |
Bu ünite basın ve taşıma malzeme cihazı, akülatör montajı, taşıma malzeme birimi, elektrikli kontrol birimi içerir.
Besleme cihazı
Bu temel çerçeve, elektrikli motor, fren ünitesi, çevre yönü aktarma güç aksı azaltma hızı, basınç ve taşıma rulo, rehber rulo basınçlı hava sistemi, denetlenen hız ünitesi içerir;Akkumulatöre çelik şeridi sağlayabilir ve ortalama zaman elektrikli kontrol sistemine taşıma hızı bilgisini aktarır, biz bu üniteye malzeme taşımak durdurmak emrettiğinde, elektrikli motora yuvarlama durdurmak ve basın & ara ile taşıma malzeme yuvarlama,Ve aynı zamanda elektrikli motor taşıyan hız ayarlayabilir ve birim taşıyan malzeme hızı.
Akkumulatör çerçeve montajı: elektrik motoru, çerçeve, iç çember yuvarlaması, dış çember yuvarlaması ve basınç yuvarlaması içerir.Basınç & taşıma biriminden bant çelik malzeme depolamak için kullanılabilir ve merkez gönderme malzeme rulo çekmek olabilir.
Gönderme malzeme aygıtı: çerçeve, rehber yön ruloları, yüksek veya düşük bir yerden çıkış rulolarını içerir.Çelik şeridi şekil sistemi taşıyabilir ve elektrikli kontrol cihazına taşımak malzeme hızı bilgi gönderebilir.
teknik parametreler
Çalışma tarzı: sabit daire
çapı:5.0M
Avantaj:daha fazla malzeme depolanır, çelik yüzeyini kesmez
Çelik sarmal kalınlığı:1.5-4.5mm;
Genişliği:160-400mm
taşıma malzemesinin hareket hızı:Vmax=120m/min
Baskı ve taşıma motorunun doğrudan elektrikli gücü: 30 kW
Akkumülatör çerçevesinin elektrikli motoru: 55KW
- Kalıplama ve Boyutlandırma Mühendisi

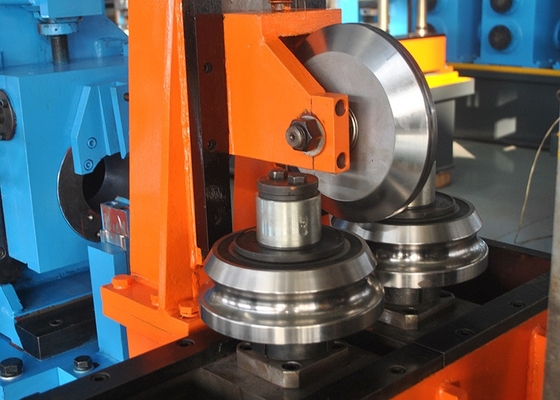

Forming & Sizing Mill, rulo tipi şekillendirme prensibini ve yüksek frekanslı indüksiyon kaynakını benimser.Şerit değirmende besleme cihazı tarafından şekillendirme makinesine beslenir ve şekillendirme rulo sürekli döndürmek ve istenen şekle şerit basınDeri ve benzer etkisi nedeniyle, yüksek frekanslı akım, hızlıca ısıtılan ve kaynak sıcaklığına ulaşan kaynak eklemine yoğunlaşır.
şekillendirme hızı:75X4580m/min;100X10060m/min
Döner boru çapı: 40-127 mm
Döner borunun kalınlığı:1.5-4.5mm
Çapraz boru boyutu: 40*40-100*100mm
Çubuk kalınlığı:1.5-4.5mm
Ana motor: DC 160KW+160KW
boruyu uzunluğa otomatik olarak kesin kesmek için kullanılır, boru sürekli olarak değirmenden yüksek hızda teslim edilir.
Yuvarlak boru çapı:Φ40-130mm,kalınlığı:1.2-5.0mm, Q235 veya dereceden aşağı.
Sürücü motor22KW.(15 SERVO(YASKAVA)
Besleme motoru:5.5KW 4.4 SERVO(YASKAVA)
Kılıç kesme motoru:22KW18.5 Servo(Çin'de yapılmış)
Besleme türü:Servo çok bölümlü besleme,
En yüksek hız 60m/dakikada
Sıkıştırma aracı: 3. grup"
Sıkı güç:hidrolik
Sürükle zinciri:çelik
bıçak:Yüksek hızlı çelik veya alaşım,Günlük550 mm;
kesme redüktörü modeli:150
rafın uzunluğu:4.5 metre.
Demans:5600*1800*1400 mm
Kestikten sonra, boru transferi masasında çalışacak, sonra otomatik birim kullanın ve onu yığma masasına çevirin.
