TanımlamaTubeMill
1.1 Özet:
Bu ekipman özellikle Φ25-Φ80mm,δ1.5-4.0mm yüksek frekanslı düz dikiş kaynaklı boru ve buna karşılık gelen kare boru ve özel şekilli boru üretimi için kullanılır ((δ≤3.2mm).Ekipmanın tedarik edilmesi, uncoiler'dan sabit uzunluklu kesme testereye kadarÇubuk çapının ve duvar kalınlığının uygun aralığında yuvarlama hızı buna göre ayarlanabilir.
1.2 Uygulanabilir malzeme:
(1) Sıcak veya soğuk olarak yuvarlanmış çelik şeridi (GB700-88 veya GB1591-88 uyarınca)
(2) Malzeme: Düşük karbonlu çelik, düşük alaşımlı çelikδs≤345Mpa,δb≤610Mpa
(3) Çelik şeridin kalınlığı: 1.5-4.0mm (GB708-88'e göre)
(4) Çelik şeridin genişliği: 80-245mm
(5) Çelik sarmalın kimliği: Φ500-Φ650mm
(6) Çelik sarmalın O.D: Φ800-Φ1500mm
(7) En fazla bobin ağırlığı: ≤2500kg
1.3 Çelik borunun boyut aralığı:
(1) O.D.: Φ25-Φ80mm 20*20-40*80
(2) Duvar kalınlığı: 1.5-4.0mm ((karedeğindeki boru ve özel şekilli boruδ≤3.2mm)
(3) Uzunluk: 4-10m
1.4 Ürün ( çelik boru) işlem akışı:
Raw material (steel coil) → uncoiling → shearing and end welding → material accumulating → non-power leveling → mill-forming → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finished pipe → conveying finished pipe pass for rolls.
1.5 Dökme hızı: 20-60m/min (( çelik şeridin kalınlığı:1.5-2.0mm, freze hızı: 80m/min)
1.6 Yüksek frekanslı ekipman gücü: 250 KW
1.7 Kullanıcının önerdiği gerekli aksesuarlar (yalnızca referans için):
(1) Atölye: 90m × 15m (uzunluk × genişlik)
(2) Elektrik Odası: 6m × 4m (uzunluk × genişlik)
(3) Makine biriminin temel tabanı (satıcının taban çizimine bakın)
(4) Havalı vinç: 1x10T & 1x5T
(5) Güç kaynağı:
a. Ekipmanın motoru: 75KW+75KW+22KW+18.5KW +15= 205.5KW
b. Yüksek frekanslı motor: 250 KW
(6) son kesim bitmiş boru için bir tablo.
(7) İzleme testeresi için beş parça testere bıçağı, talimat kitabı ve müşteri ihtiyacına göre miktar.
(8) Kaynak makinesi için manyetik çubuk: alıcının hesabına.
(9) Yüksek frekanslı elektrikli ve ana ünitelerin soğutması için alıcı tarafından temin edilecek iki adet Φ3 ′ pompası.
(10) Alıcı tarafından ana ünitelerin soğutması amacıyla kurulacak her biri 35 m3 hacimli bir su soğutma havuzu.
(11) Makine biriminin elektrik devre. Montajdan önce, devre yüksek frekanslı odanın elektrik dolabına ulaşmalıdır.Yüksek frekanslı oda için genel kontrol masasına ve düğme istasyonuna elektrik bağlantısı. (Sitede kurulduğunda, pazardan satın alındığında boyut ve miktarı belirleyin)
(12) Makine ünitesi için yüksek frekanslı oda. Müşterinin düzenine göre zemin veya tavan kullanılabilir.
(13) Bir set hava kompresörü (satıcı tarafından sağlanır)
(14) Makineyi monte etmek için kaldırma ekipmanları ve aletler, bir parçanın maksimum ağırlığı 10 ton.
2BaşlıcaTesisler:
2.1 Decoiler
Yapı tipi: sıkıştırma ve
Çelik bobinin alternatif olarak beslenmesini sağlayan ve çelik şeridi akümülatöre serbestçe girmesini sağlayan çift matkablı hammaddesi koymak.
Uygulanabilir aralık: 100-245 mm çelik
bant genişliği, 1,5-4 mm kalınlığı,
Φ1000-Φ1500mm çelik sarmal O.D.,
Φ500-Φ650mm çelik sarmal kimliği,
En fazla ≤2500kg çelik bobin ağırlığı.
2.2 Çift çelik sarmalın düzgün bir şekilde kesilmesini ve daha sonra bir araya gelmesini ve kaynak dikişini düzeltmesini sağlayan kesme ve kaynak makinesi. Otomatik kesme ve manuel kaynak kullanılır.
2.3 Akkumulatör:Akkumulatör, uzunlukta kaynaklı boru ve şekillendirilmiş bölüm üretimindeki bir bant depolama birimidir.Belli miktarda şerit saklar ve kesme kaynakçısının uçları kesip şeritlere bağlaması için zaman bırakır.Böylece kesintisiz akışkan üretim garanti edilir. Bu modern boru fabrikası hattındaki ve şekillendirilmiş kesim hattındaki ana makinelerden biridir.
2.4 Kalıplama, kaynak ve boyutlandırma ünitesi:
(1) Çelik şeritleri besleme ve düzeltme cihazı:
a. Tipi: 5 rulo, şekillendirme ünitesine girmeden önce passiv olarak düzleştirilen bant çelik.
b. Rehber rulo: Bir çift

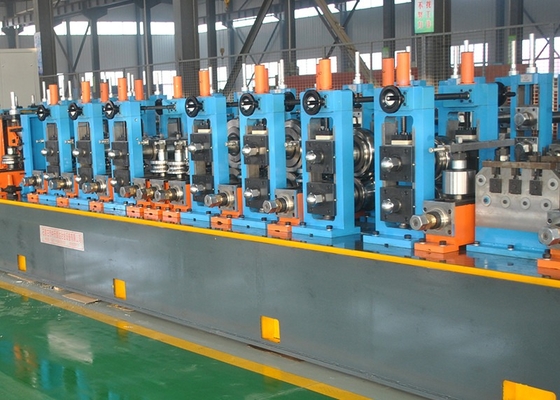

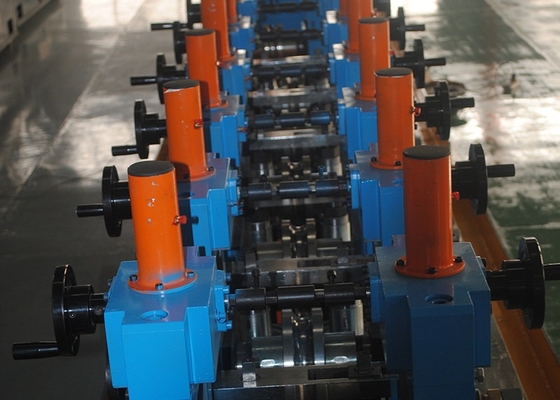

(2) Kalıplama cihazı:
Genellikle kaba frezeleme, çelik şeridi şekillendirme ve kaynak dikişini kontrol etme.
Yatay rulo çerçevesi:
Sayı: 7
Yapı: 45# dökme çelik, çift koruma, yanlarda rulo değiştirme
Yatay yuvarlak asının çapı: Φ80mm, malzeme: 40 Cr
Dikey rulo çerçevesi:
Sayı: 7
Tip: Pasif dönüş
Dikey yuvarlak asının çapı: Φ50mm, malzeme: 45# çelik
c. Sürücü vites kutusu dalı
Sayı: 7
Yapı: Spiral eğri dişli, silindir dişli
Malzeme: kabuk: HT250, dişli:20CrMnTi ve 40Cr, giriş ve çıkış ocağı: 40Cr
Sürüş şanzımanı: 14 set Jeep Auto CA141 evrensel şanzıman ası
(3) yönlendirme, ekstrüde ve kaynaklama, kazma cihazları:
a. boru dikişinin düz ve düz olarak ekstrüder silindirlere girmesini sağlamak için boru dikişinin yönünü kontrol etmek için bir dizi rehber rulo dayanağı.
b. Başarılı kaynak gerçekleştirmek için kaynak dikişini kontrol etmek için bir grup ekstrüde yuvarlak basamak.
c. Saldırma dikişinin dışındaki burrları kazmak için iki set kazıkçı çerçeve
(4) Bir set soğutma borusu
(5) Boyutlandırma cihazı:
Genellikle kaynaktan sonra ince şekillendirme borusu ve boyut doğruluğunu kontrol etmek. Her 5 set yatay yuvarlak ve dikey yuvarlak, ve vites kutusu dalı, 10 set evrensel şaft.(yapı biçimlendirme cihazı ile aynı)
(6) Kaba düzleyici makine çerçevesi:
a. Kullanım: Genellikle online olarak bitmiş borunun kaba düzlenmesi için kullanılır.
b. Tipi: Turk'un baş tipi, tek taraflı 4 rulo × 2 set.
c. Montaj için iki dizi yatak.
2.5 Kesme testere:
(1) Kesim yöntemi: Bilgisayar izleme ve otomatik kesim
(2) Kesim kalınlığı: δ1.5-4.0mm
(3) Kesme O.D.: Φ25-Φ80mm
(4) Kesim uzunluğu: 4-13m
(5) Kesme süreleri: 8-10 kez/dakika
(6) Kesim toleransı: ≤6mm
(7) Kesme motoru: 22KW, ikinci sınıf AC motoru
(8) tahrik motoru: Z4 serisi, DC15KW, bir set
2.6Tam boru tablosu: Boyutlandırma sinyali sistemi ile donatılmış kaynaklı çerçeve yapısı.
2.7Yüksek frekanslı elektrik: 250KW, uygulanabilir güç kaynağı 380V/220V 50HZ
- Kalite ve Hizmet Garantisi
Satış öncesi hizmet:
·Ürünlerimizin gerçekliğini sağlamak için, teslimattan önce bitmiş ekipmanların fotoğraflarını sağlayabiliriz.
·Hükümet, satıcının Çin'i terk etmesine ve ekipman düzeltmesi için müşteri ülkesine gitmesine izin vermezse, alıcının mühendisine çevrimiçi uzaktan rehberlik sağlayacağız,ve satıcının ekipman kurulumu ve devreye girmesi için alıcıya yardımcı olmak için net ve tam bir düzen sağlamak için elinden geleni yap.
·Çin hükümeti satıcının Çin'i terk etmesine ve müşteri ülkesine ekipman düzeltmesi için gitmesine izin verebilirse, aşağıda açıklandığı gibi mühendisleri oraya göndereceğiz:
Alıcıya ulaşan ekipman, sahada bulunan teknik servis personeli hata ayıklama, bakım, ekipmanın devreye girmesi, devreye girmesi, işletme ve bakım talimatı,Alıcının ekipmanı işletme ve bakım personelinin teknik eğitiminden sorumlu.
Debug süresi bir aydır,bir ay içinde Alıcı mühendis maaşı için 150.00 EUR bir gün bir kişi,dönüş ve dönüş biletleri,ve yerel maliyetleri de ödemek gerekir,Yemek gibi., odalar ve dönüştürmek. Eğer alıcı sebebiyle,debug zamanı geciktirirse,alıcı mühendise bir kişi için bir gün için 150.00 EUR ödemek zorunda.
Ekipman iade mühendislerinin sayısı:En az üç.
Satış sonrası hizmet:
Kullanıcılar, ekipmanların gelişi tarihinden itibaren 12 aydan beri, normal çalışma ekipmanları altında, kullanım kalitesi üzerinde olumlu bir etkisi olan kurallara uymalıdır.Parça hasarı ekipman normal çalışamaz., fabrika tamir veya değiştirme ücretsiz verecektir.Debuglama süresi bir aydır,bir ay içinde Alıcı mühendis maaşı için ödemek gerekir EUR 150.00 bir gün bir kişi,Geri dönüş biletleri.Ayrıca yemek, oda ve dönüşüm gibi yerel maliyetleri de karşılamanız gerekir.Eğer alıcı sebebiyle hata ayıklama süresini geciktirirseniz,alıcı mühendise bir kişi için bir gün için 150.00 EUR ödemek zorunda.
Ekipman iade mühendislerinin sayısı:En az üç.
● Kullanım Kılavuzu (temin edilmeden bir ay önce verilir)
● Denetim Sertifikası (süretme sırasında sağlanır)
● Yükleme Siparişi (Tatar sırasında sağlanır)
● Çizim (temin edilmeden bir ay önce verilir)
● Yer tabanı çizimi ( teslimat tarihinden bir ay önce verilir)
● Elektrik Prensibi Şeması
● Genel Montaj Hattı'nın her biriminin çizimi
● Hassas Bölgelerin Bölüm Şekli
