Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Hammaddenin verim gücü: | σs≤300Mpa | Hammaddenin çekme mukavemeti: | σb≤500 Mpa |
---|---|---|---|
Kalınlık: | 0,8-4,0 mm | Max. Maks. Production Speed Üretim Hızı: | 20~70m/dak |
Sabit Kesme uzunluğu: | 6-12m | boru boyutu aralığı: | Φ20~Φ114mm |
Garanti: | Bir yıl | Kaynak tipi: | Yüksek Frekanslı Kaynak |
Vurgulamak: | 114 yüksek frekanslı kaynak boru fabrikası,plc yüksek frekanslı kaynak boru fabrikası,plc yüksek frekanslı kaynaklı boru fabrikası |
1Genel Tanıtım

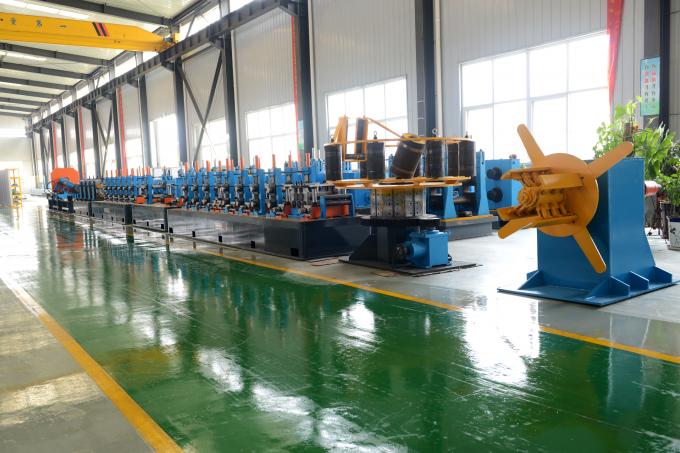

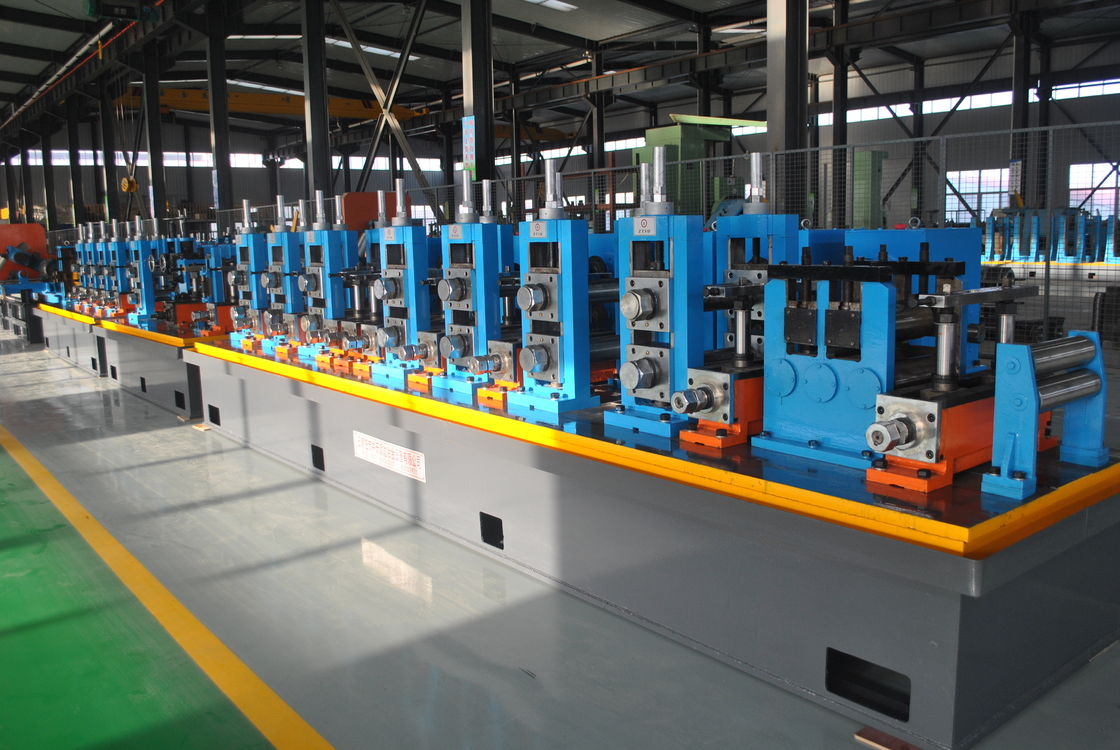

Ф114Q yüksek frekanslı kaynaklı boru üretim hattı, 20~114mm çapında ve 0.8~4mm et kalınlığında kaynaklı boruların yanı sıra kare ve dikdörtgen borular ve karşılık gelen boyutta şekillendirilmiş kesitler üretmek için tasarlanmıştır.Ürünler BS/ASTM Standardına uygundur.Yurtiçinde ve yurtdışında aynı tür ekipmanların avantajları benimsenerek, üretim hattının her bir unsuru yeni fikirlerle tasarlanmaktadır.UygulamasıAlmanya geçiş teknolojisi, PLC otomatik kontrol sistemi ve İngiliz Eurotherm dijital hız ayar ünitesiüretim hattının güvenilir bir şekilde çalışmasını ve kolayca çalışmasını ve bakımını garanti eder.Devlet içinde en iyisi olan üretim hattı, dünyadaki gelişmişlerle de rekabet edebilir.
2 Ana Teknik Özellikler:
2.1 Ana Özellikler:
2.1.1 Boru Çapı: Φ20~Φ114mm
2.1.2 Et Kalınlığı: 0.8~4mm (Yuvarlak)
0,8~3 mm (Sq. & Rect.)
2.1.3 Boru Uzunluğu: 4~7m
2.1.4 Boy Doğruluğu: 0--6mm(CNC / STD)
2.2 Hammadde Koşulları:
2.2.1 Düşük karbonlu çelik ve düşük alaşımlı yapı çeliği
Mekanik Özellikler: σb≤500MPa, σs≤300MPa
2.2.2 Şerit Genişliği : 60~360mm
2.2.3 Şerit kalınlığı: 0.8~4mm
2.2.4 İç ÇapBobin Sayısı: 490~550mm
2.2.Dış ÇapBobin Sayısı: 900~1800mm
2.2.6 Bobinin Ağırlığı: ≤5t
2.3 Şekillendirme Hızı: 20~70m/dak
2.4 Toplam Güç: yakl.630kW
2.5 Basınçlı Hava:
2.5.1 Akış Hızı: 4m³/dk
2.5.2 Basınç: 0.4~0.7MPa
2.6 Su Temini
2.6.1 HF için: akış hızı: 100l/dak
2.6.2 Soğutma için: akış hızı: 200l/dak
2.6.3 Basınç: 0.1~0.25MPa
3Teknolojik süreç:
Açma → Kesme ve alın kaynağı → Akümülatörde depolama → Şekillendirme → kaynak → Soğutma → Boyutlandırma → Uçan testere kesme → Boru toplama
8m genişliğinde, 100m uzunluğunda, Tavan Raylarından Zemine kadar en az 5m yüksekliğinde.
- Peşinat alındıktan sonra 4 ay içinde sevkiyat
- %30: Toplam peşinat tutarı, Sözleşmenin imzalanmasını müteakip 15 gün içinde T/T tarafından Satıcıya ödenecektir.Sözleşme daha sonra yürürlüğe girer.
- %70: L/C ile sevkiyat öncesi.
Satış öncesi hizmet:
· Ürünlerimizin orijinalliğini sağlamak için sevkiyat öncesi bitmiş ekipmanın resimlerini sağlayabiliriz.
· Hükümet, satıcının Çin'den ayrılmasına ve ekipman hata ayıklaması için müşterinin ülkesine gitmesine izin vermiyorsa, alıcının mühendisine çevrimiçi uzaktan rehberlik sağlayacağız ve alıcıya ekipman konusunda yardımcı olmak için net ve eksiksiz bir düzen sağlamak için satıcının elinden gelenin en iyisini yapacağız. kurulum ve devreye alma.
· Çin hükümeti, satıcının Çin'den ayrılmasına ve ekipman hata ayıklaması için müşterinin ülkesine gitmesine izin verebilirse, aşağıda açıklandığı gibi mühendisleri oraya göndereceğiz:
Alıcıya ulaşan ekipman, olay yerindeki teknik servis personeli hata ayıklama, bakım, ekipman devreye alma, devreye alma, çalıştırma ve bakım talimatı, alıcının ekipman işletimi ve bakım personeli için teknik eğitimden sorumludur.
Hata ayıklama süresi bir aydır, bir ay içinde Alıcının mühendis maaşı için bir gün 150,00 EUR ödemesi gerekir, gidiş-dönüş için biletlerin sağlanması, ayrıca yiyecek, odalar ve dönüşüm gibi yerel maliyeti de sağlamalıdır. Alıcı nedeni, hata ayıklama süresini geciktirir, alıcının mühendis için bir gün bir kişi için 150,00 EUR ödeme yapması gerekir.
Ekipman devreye alma mühendislerinin sayısı: En az üç.
Satış sonrası servis:
Kullanıcıların kurallara uyması, normal çalışma ekipmanı altında, ekipmanın varış tarihinden itibaren 12 aydan itibaren, kullanım kalitesine olumlu etki, parçaların hasar görmesi ekipmanın normal çalışamamasına neden olur, fabrika verecek onarım veya değiştirme ücretsizdir. Hata ayıklama süresi bir aydır, bir ay içinde Alıcının mühendis maaşı için bir gün 150,00 EUR ödemesi gerekir, bir kişi için gidiş-dönüş biletlerinin sağlanması, ayrıca gıda gibi yerel maliyetin sağlanması gerekir , odalar ve dönüşüm. Alıcı nedeni nedeniyle, hata ayıklama süresini geciktirirse, alıcının mühendis için bir gün bir kişi için 150,00 EUR ödemesi gerekir.
Ekipman devreye alma mühendislerinin sayısı: En az üç.
● Kullanım Kılavuzu (teslimat tarihinden bir ay önce sağlanır)
● Muayene Sertifikası (teslimat sırasında verilir)
● Yükleme Siparişi (Teslimat sırasında sağlanır)
● Yerleşim Çizimi (teslimat zamanından bir ay önce sağlanır)
● Zemin Temel Çizimi (teslimat zamanından bir ay önce sağlanır)
● Elektrik Prensip Şeması
● Hattın her biriminin Genel Montaj Çizimi
● Hassas Parçaların Parça Şeması
