Teknik Teklif Bu yüzden.
HG 5 Ön hazırlama makinesi

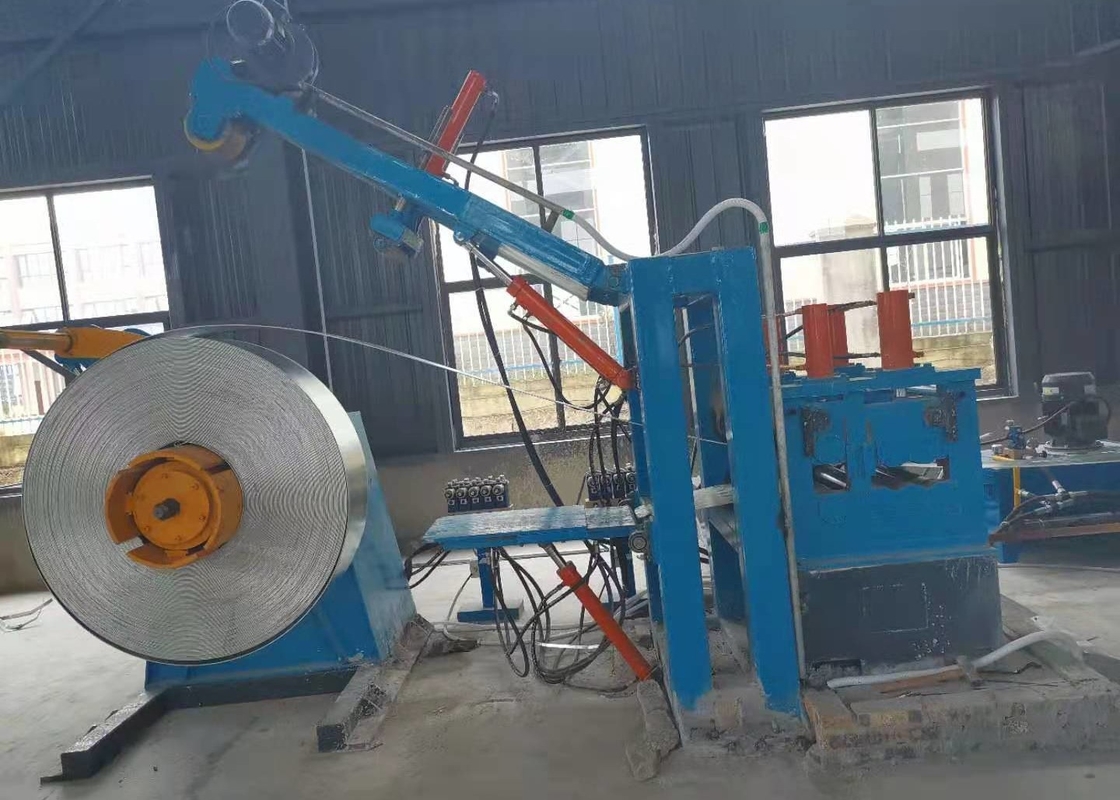

1. çift koni hidrolikRulo açmak
Çarpıştırıcı çift koni yapısındadır. İki ana parçadan oluşur: ana gövde ve sabit taban. Ana gövde genişleme ihtiyaçlarını karşılamak için pnevmatik bir sistemle donatılmıştır.Mandrellerin daralması ve frenlenmesiHidrolik genişleme ve Pnömatik sürüş
| Rulo çapı |
Φ2000-2200mm |
| bobinin iç çapı |
Φ480-610mm |
| Şerit genişliği |
200-400 mm |
| Şerit genişliği |
1-5 mm |
| Şerit ağırlığı |
Max10.0T |
| genişlet tip |
Hidrolik genişleme, kaydırıcı blok yapısı
|
| kesil |
Pnömatik sürücü, 2 adet diski kırma
|

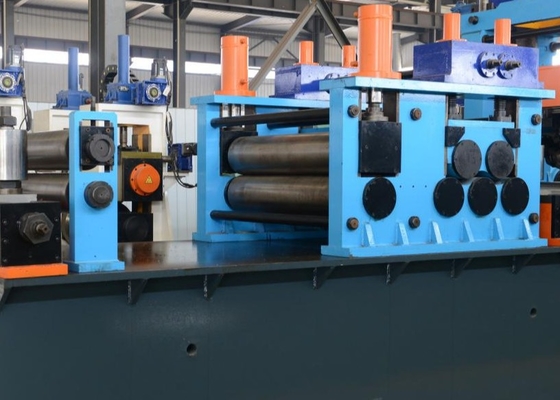

- Düz başlı ve çimdikli düzeleme makinesi
Bu ünite, yeni sarmal çelik başının beslenmesini düzleştirme ünitesine götürmek için kullanılır.
Düz kafa motor gücü:AC1.5KW
İşleme basıncı:7Mpa
Düzleştirme ünitesi 2 rulo çimdik ve 5 rulo düzleştirme ile.
Çipleme rulo çapı:Ф180mm
Düzleştirme rulo çapı:Ф120mm
sıkıştırma ve düzeleme motoru:15kw
3) hidrolik kesici ve manuel kaynak
Kesme ve kaynak makinesiŞeritlerin düzensiz uçlarını kesmek ve sonra şeridleri kaynakla bağlamak için kullanılır.
| Kesme genişliği |
200-400 mm |
| kaynak kalınlığı |
1-5 mm |
| Kesme türü |
Hidrolik kesme |
| Sıkıştırma yolu |
hidrolik |
| kaynak türü |
Otomatik |
| Bıçak malzemesi |
H13 |
| Hidrolik basınç |
10MPA |
| hava basıncı |
0.5MPa |
| çalışma döngüsü |
Max.300 s |
4) Spiral akülatör
Bu ünite basın ve taşıma malzeme cihazı, akülatör montajı, taşıma malzeme birimi, elektrikli kontrol birimi içerir.
besleme cihazı
Bu temel çerçeve, elektrikli motor, fren ünitesi, çevre yönü aktarma güç aksı azaltma hızı, basınç ve taşıma rulo, rehber rulo basınçlı hava sistemi, denetlenen hız ünitesi içerir;Akkumulatöre çelik şeridi sağlayabilir ve ortalama zaman elektrikli kontrol sistemine taşıma hızı bilgisini aktarır, biz bu üniteye malzeme taşımak durdurmak emrettiğinde, elektrikli motora yuvarlama durdurmak ve basın & ara ile taşıma malzeme yuvarlama,Ve aynı zamanda elektrikli motor taşıyan hız ayarlayabilir ve birim taşıyan malzeme hızı.
Akkumulatör çerçeve montajı: elektrik motoru, çerçeve, iç çember yuvarlaması, dış çember yuvarlaması ve basınç yuvarlaması içerir.Basınç & taşıma biriminden bant çelik malzeme depolamak için kullanılabilir ve merkez gönderme malzeme rulo çekmek olabilir.
Gönderme malzeme aygıtı: çerçeve, rehber yön ruloları, yüksek veya düşük bir yerden çıkış rulolarını içerir.Çelik şeridi şekil sistemi taşıyabilir ve elektrikli kontrol cihazına taşımak malzeme hızı bilgi gönderebilir.
Çalışma tarzı: sabit daire
çapı:5.0M
Avantaj:daha fazla malzeme depolanır, çelik yüzeyini çıkartmak gerekmez
Çelik sarmal kalınlığı:1-5mm;
Genişlik:200-400mm
taşıma malzemesinin hareket hızı:Vmax=120m/min
Baskı ve taşıma motorunun doğrudan elektrikli gücü: 30 kW
Akkumülatör çerçevesinin elektrikli motoru: 55KW
