Teknik Teklif ve Teklif Bu yüzden.

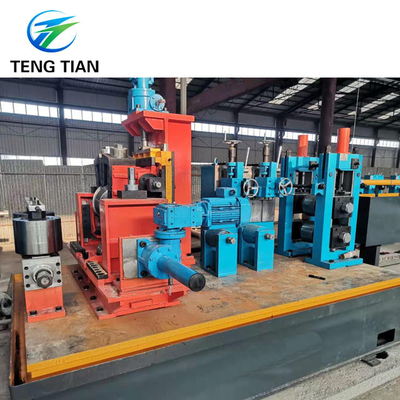

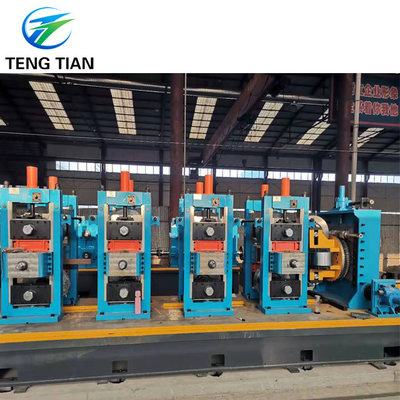

HG 2,5 ′′ Ön hazırlama makinesi
Ben.Özet
2.5- Evet.Çarpıştırıcı, düz başlı ve çimdik düzleştirme makinesi, kesme ve kaynak makinesi, spiral akülatör.
II.Temel Şartlar:
2.1Çelik boru özellikleri
2.11 Yuvarlak boru: φ25 ∙ φ63.5 mm Kalınlığı:1-3 mm
2.12 Kare boru: 20X20-50X50mm Kalınlığı: 1-3mm
2.2Çizgi çelik
2.2.1 Çizgi çelik genişliği: 70mm-200mm Çizgi çelik kalınlığı:1-3mm
2.2Galvanizli bobinler ve HRC: δb≤500Mpa σs≤355MPa
2.2.3 Çelik bant bobini: İç çapı: Φ508mm (müşteri son olarak onaylar)
Dış çapı: Φ1000mm-2000mm (Müşteri nihayet onaylar)
2.2.4 Çelik bant ağırlığı: En fazla 4.0T
2.3 Elektrik kurulu kapasite: yaklaşık 650KW Güç kaynağı: 380V, 60Hz (müşteri son olarak onaylar)
III.Ekipman bileşimi ve tek kişilik cihazın ana parametreleri Birim:
Bu ekipman çift koni sıkıştırma vardır. Son açıcı basın rulo vardır. Uncoiler koni başı koni işlevi ile çelik sargı sıkıştırır.Sonra basın roller son açıcının aşağı doğru hareket çelik sarmal sıkmak için. uncoiler koni dönerken, uçları açıcı peeler yukarı ve bobine yakın salınır. çelik bobin başı peeler dönerken,
Çizgi çelik iç çapı: Φ 508mm (satıcı son olarak tedarik eder)
Çizgi çelik dış çapı: Φ max=2000mm
Çizgi çelik genişliği: 70mm-200mm
Çizgi çelik kalınlığı: 1-3mm
Çizgi çeliklerin maksimum ağırlığı: 4.0T
Hidrolik genişleme
Pnömatik kırılma
2.Düz başlı ve çimdikli düzeleme makinesi
Bu ünite, yeni sarmal çelik başının beslenmesini düzleştirme ünitesine götürmek için kullanılır.
Düz kafa motor gücü:AC1.5KW
İşleme basıncı:7Mpa
Düzleştirme ünitesi 2 rulo çimdik ve 5 rulo düzleştirme ile.
Çipleme rulo çapı:Ф140mm
Düzleştirme rulo çapı:Ф110mm
sıkıştırma ve düzeleme motoru:15kw
3.Kısırve Kaydırıcı
Fonksiyon:
Akkumulatöre yeni giren çelik şeridin kuyruğunu ve sargıdan çıkan şeridin başını paralel olarak kesmek ve sonra birbirlerine kaynaklamak için kullanılır.
Yapı:
Hidrolik Kırpma ve el kaynak Çizgi çelik genişliği: 70mm-200mm
Çizgi çelik kalınlığı: 1-3mm
Merkeze yerleştirme yolu: manuel

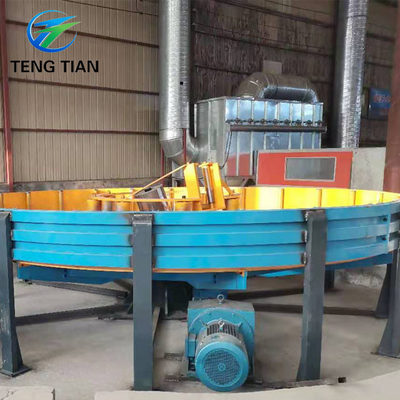

4.SPiral akülatörü
|
|
- Bu ünite basın ve taşıma malzeme cihazı, akülatör montajı, taşıma malzeme birimi, elektrikli kontrol birimi içerir.
- Bu temel çerçeve, elektrikli motor, fren ünitesi, çevre yönü aktarma güç aksı azaltma hızı, basınç ve taşıma rulo, rehber rulo basınçlı hava sistemi, denetlenen hız ünitesi içerir;Akkumulatöre çelik şeridi sağlayabilir ve ortalama zaman elektrikli kontrol sistemine taşıma hızı bilgisini aktarır, biz bu üniteye malzeme taşımak durdurmak emrettiğinde, elektrikli motora yuvarlama durdurmak ve basın & ara ile taşıma malzeme yuvarlama,Ve aynı zamanda elektrikli motor taşıyan hız ayarlayabilir ve birim taşıyan malzeme hızı.
- Akkumulatör çerçeve montajı: elektrik motoru, çerçeve, iç çember yuvarlaması, dış çember yuvarlaması ve basınç yuvarlaması içerir.Basınç & taşıma biriminden bant çelik malzeme depolamak için kullanılabilir ve merkez gönderme malzeme rulo çekmek olabilir.
- Gönderme malzeme aygıtı: çerçeve, rehber yön ruloları, yüksek veya düşük bir yerden çıkış rulolarını içerir.Çelik şeridi şekil sistemi taşıyabilir ve elektrikli kontrol cihazına taşımak malzeme hızı bilgi gönderebilir
|
| Çalışma tarzı: |
Değişim çemberi |
taşıma malzemesinin gidiş hızı |
Vmax=240m/min |
| Avantaj: |
Daha fazla malzeme
Grev yok.
|
Çipleme şekli |
Pnömatik
6Mpa
|
| Çelik sarmal kalınlığı |
1-3 mm. |
Çapraz |
4m |
| genişliği |
70-200mm |
|
|
| Basınç ve taşıma elektrikli motor gücü |
AC 22KW |
| Akkumülatör çerçevesinin elektrikli motoru |
AC 37KW |
|
