Yüksek Frekans Kaynaklı Boru Değirmeni Yuvarlak Kare Dikdörtgen Yüksek Frekans Boru Değirmeni Direnç Kaynağı

Ana parametreler ve özellikler:

• Malzeme Özellikler:

YB189-64 standardına uygun

Malzeme: Düşük karbonlu çelik ve düşük alaşımlı inşaat çeliği

Mekanik özellikler: σb≤520Mpa,σs≤365MPa

Şerit genişliği: 160 ∼ 400 mm

Şerit kalınlığı:1.5 ∙ 4.5 mm

Bobinlerin iç çapı:φ508 φ610mm

Bobinlerin dış çapı:φ1500 φ2000mm

Bobin Ağırlığı: ≤10.0T

• Saldırılmış boru spesifikasyonu

Yuvarlak boru çapı: φ40 φ127mm

Karesi boru boyutu: 40×40-100×100mm

Yuvarlak boru kalınlığı:1.5 ∙ 4.5 mm

Çukur kalınlığı:1.5- 4.5mm

Bitirme borusunun uzunluğu: 42 m

Kesim doğruluğu: ± 1,5 mm

Kalıplama hızı:75X4580m/min;100X10060m/min

Elektrik, Su ve Hava Tedarikleri

• Atölye gerektirir:

6 metre genişliğinde, 100 metre uzunluğunda, en az 5 metre yüksekliğinde tavan raylarından yere kadar.

• Ürün işlemi:

Bobin yükleme → sarma → Kesme ve kaynak → Yatay Spiral Akkumulator → Kalıplama, HF kaynak, Deburring, Soğutma, Boyutlandırma, Düzleştirme →kesme testere → Paketleme → Depolama

• Her birimin ana parametreleri.

• Çift koni HidrolikRulo açmak

Bir koni yapısına sahip olan sargı, iki ana parçadan oluşur: ana gövde ve sabit taban.Mandrellerin daralması ve frenlenmesiHidrolik genişleme ve Pnömatik sürüş

• Düz başlı ve çimdikli düzeleme makinesi

Bu ünite, yeni sarmal çelik başının beslenmesini düzleştirme ünitesine götürmek için kullanılır.

Düz kafa motor gücü:AC1.5KW

İşleme basıncı:7Mpa

Düzleştirme ünitesi 2 rulo çimdik ve 5 rulo düzleştirme ile.

Çipleme rulo çapı:Ф180mm

Düzleştirme rulo çapı:Ф120mm

sıkıştırma ve düzeleme motoru:15kw

• Otomatik kesici ve kaynak makinesi

Kesme ve kaynak makinesiŞeritlerin düzensiz uçlarını kesmek ve sonra şeritleri kaynakla bağlamak için kullanılır.

• yatay bir akülatör

Bu ünite basın ve taşıma malzeme cihazı, akülatör montajı, taşıma malzeme birimi, elektrikli kontrol birimi içerir.

besleme cihazı

Bu temel çerçeve, elektrikli motor, fren ünitesi, çevre yönü aktarma güç aksı azaltma hızı, basınç ve taşıma rulo, rehber rulo basınçlı hava sistemi, denetlenen hız ünitesi içerir;Akkumulatöre çelik şeridi sağlayabilir ve ortalama zaman elektrikli kontrol sistemine taşıma hızı bilgisini aktarır, biz bu üniteye malzeme taşımak durdurmak emrettiğinde, elektrikli motora yuvarlama durdurmak ve basın & ara ile taşıma malzeme yuvarlama,Ve aynı zamanda elektrikli motor taşıyan hız ayarlayabilir ve birim taşıyan malzeme hızı.

(2) Akkumulatör çerçeve bileşimi: elektrik motoru, çerçeve, iç çember yuvarlaması, dış çember yuvarlaması ve basınç yuvarlaması içerir.Basınç & taşıma biriminden bant çelik malzeme depolamak için kullanılabilir ve merkez gönderme malzeme rulo çekmek olabilir.

Gönderme malzeme aygıtı: çerçeve, rehber yön ruloları, yüksek veya düşük bir yerden çıkış rulolarını içerir.Çelik şeridi şekil sistemi taşıyabilir ve elektrikli kontrol cihazına taşımak malzeme hızı bilgi gönderebilir.

(4) Teknik parametreler

Çalışma tarzı: sabit daire

çapı:5.0M

Avantaj: daha fazla malzeme depolama, çelik yüzeyini çıkartmak için herhangi bir darbe yok

Çelik sarmal kalınlığı:1.5-4.5mm;

Genişliği:160-400mm

taşıma malzemesinin hareket hızı:Vmax=120m/min

Baskı ve taşıma motorunun doğrudan elektrikli gücü: 30 kW

Akkumülatör çerçevesinin elektrikli motoru: 55KW

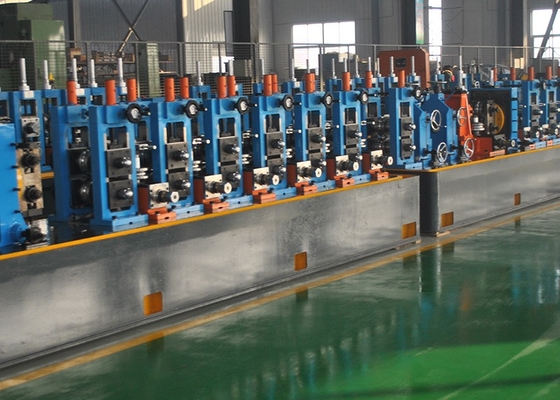

• Kalıplama ve Boyutlandırma Mühendisi

Forming & Sizing Mill, rulo tipi şekillendirme prensibini ve yüksek frekanslı indüksiyon kaynakını benimser.Şerit değirmende besleme cihazı tarafından şekillendirme makinesine beslenir ve şekillendirme rulo sürekli döndürmek ve istenen şekle şerit basınDeri ve benzer etkisi nedeniyle, yüksek frekanslı akım, hızlıca ısıtılan ve kaynak sıcaklığına ulaşan kaynak eklemine yoğunlaşır.

şekillendirme hızı:75X4580m/min;100X10060m/min

Döner boru çapı: 40-127 mm

Döner borunun kalınlığı:1.5-4.5mm

Çapraz boru boyutu: 40*40-100*100mm

Çubuk kalınlığı:1.5-4.5mm

Ana motor: DC 160KW+160KW

Bir parça oluşturmak:

Çelik şeridi, besleme dikey ruloyu üzerinden beş rulo düzleştiricisine doğru yuvarlanır, daha sonra şekillendirme tabanına girer ve şekillendirme bölümünde yuvarlak bir şekil alır.

Saldırma dikiş kılavuzu basamağı ve sıkıştırma rulo basamağı,saldırma boncuk kesicisi:

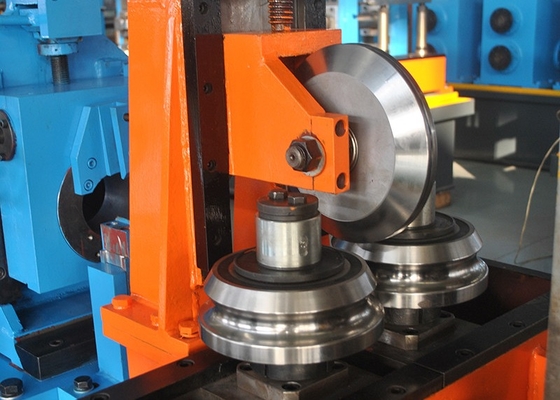

Sıkıştırma rulo, kaynak amacına ulaşmak için belirli bir basınç veren ruloları sıkıştırarak kaynak sıcaklığına kadar ısıtılmış tüpün kenarını sıkıştırmaktır.

Kaydırma boncuk kesicisi, kaynak dikişini kırmak ve harici çürükleri kaldırmak için kullanılır. Çevirmen kullanmak için iki kesiciden oluşur. Biri hasar görürse, diğeri kırmak için yerini alacaktır.Yıkıcılar ayarlanabilir ve cam tarafından hızlı kaldırma fonksiyonuna sahiptirÇizme sürüşünü kaldırmak için bıçak tabanının altında ve cilalama için bir yatay basamağı olan boncuk kesicisinin arkasında iki destekli rulo vardır.

 Su soğutma ünitesi:

Malzeme: çelik levha kaynak

Çöp borusu: plastik

Boyutlandırma parçası

Yuvarlak boru boyutlandırma parçası sonra gerekli çapı ve şekli

• soğuk testere

boruyu uzunluğa otomatik olarak kesin kesmek için kullanılır, boru sürekli olarak değirmenden yüksek hızda teslim edilir.

Yuvarlak boru çapı:Φ40-130mm,kalınlığı:1.2-5.0mm, Q235 veya dereceden aşağı.

• Transit tablosu

Kestikten sonra, boru transferi masasında çalışacak, sonra otomatik birim kullanın ve onu yığma masasına çevirin.

• Otomatik yığma makinesi

1 teknolojik işlemi

Rol masasında çifte boşaltma → otomatik yığma → yan taşıma arabası → manuel bağlama

2,Ekipmanın bileşimi ve işlev açıklaması

Ekipmanın bileşimi

• kalıp:MalzemeCr12
