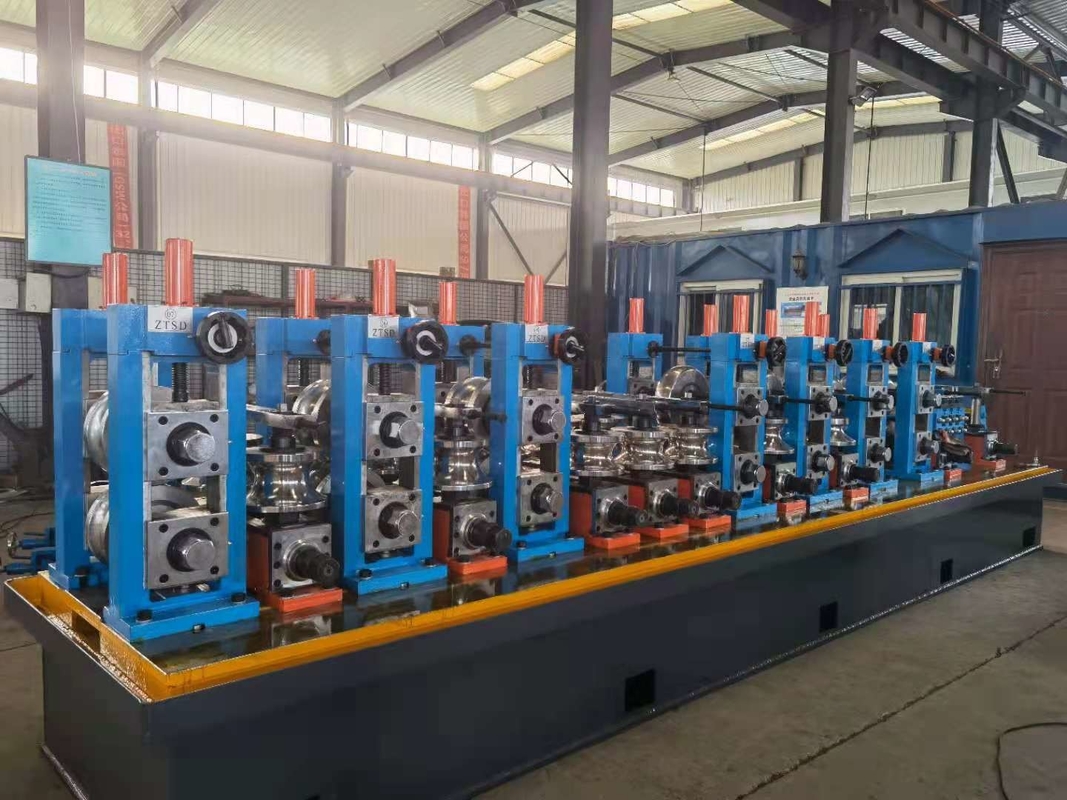

Güçlü CNC İşlem Merkezi Çelik Tüp Yapma Makinesi 6m/Min

Birinci maddeModel, miktar ve fiyat.

İkinci madde.Tüp Yapım Makinesinin bileşenleri:

1Tek yönlü rulo çözücü.

(1) Çelik Şerit yükleme kapasitesi: 3T.

(2) El genişleme mandrel.

(3) En fazla bobin genişliği: 250 mm

(4) En yüksek bobin OD: 1.800 mm

(5) Bobin kimliği: 350 ~ 510 mm

1Birim oluşturma:

(1) Yönlendirme tutucusu, 1 set.

(2) Yatay dayanaklar, 7 set.40Cr, ve şaftı kalınlaştırma, yüksek frekanslı söndürme, hassas öğütme, pas önleme ile tedavi edilir.HT200.

(3) Dikey dayanaklar, 7 set, dikey şaftların malzemesi40Cr, ve şaftı kalınlaştırma, yüksek frekanslı söndürme, hassas öğütme, pas önleme ile tedavi edilir.HT200.

(4) Yatay şaftı O.D.F50mm, dikey şaftı aşırı dozF30 mm.

(5) Sabit oran azaltma kutusu, 1 set.

(6) Makine yatağı, 1 set.

(7) Evrensel tahrik ocağı bağlantı sistemi, 1 set.

(8) Siemens Drive motoru, 1 set.

(9) Dikey asansör sıkıştırma rulo, 5 adet.

• Kaynak sistemi:
• Dikey dayanaklar, 2 set, dikey çubukların malzemesi40Cr, ve şaftı kalınlaştırma, yüksek frekanslı söndürme, hassas öğütme, pas önleme ile tedavi edilir.HT200.
• TIG kaynak, 1 set.
• Kaynak kalınlığı 2.0 mm'den aşağı.
• Otomatik Dış öğütme sistemi:

• 3 adet öğütme kafaları, doğrusal perspektif yönü, 2 eğri perspektif yönü.
• Düzeltme motorları, 3 set.
• Makine yatağı, 1 set.
• Dikey standlar, 2 set..
• Soğutma sistemi, 1 set.
• Su döngüsü borusu, 1 set.

• Boyutlandırma ve düzleştirme bölümü:
• Yatay dayanaklar, 4 set, yatay çubukların malzemesi 40Cr ve çubuk karıştırma, yüksek frekanslı söndürme, hassas öğütme, pas önleme,Standların malzemesi HT200.
• Dikey dikişler, 4 set, dikey şaftların malzemesi 40Cr'dir ve şaftı ısıtma, yüksek frekanslı söndürme, hassas öğütme, pas önleme ile tedavi edilir, dikişlerin malzemesi HT200.
• Yatay şaft aşırıya kaçması 50 mm, dikey şaft aşırıya kaçması 30 mm. Türk kafa, 1 set, Türk kafa şaft aşırıya kaçması 30 mm.

• Sabit oran azaltma kutusu sürücü sistemi, 1 set.
• Makine yatağı, 1 set.
• Evrensel tahrik ocağı bağlantı sistemi, 1 set.
• Siemens Drive motoru, 1 set.

• Otomatik set besleme ve dairesel testere kesme sistemi, 1 set.

• Kontrol sistemi, 1 set.
• Dairesel testere kesme başı, 1 set.
• Çekirdek kesim, 1 set.
• Kutu kesme ünitesi.
• Makine yatağı, 1 set.
• Boru sayıcısı, 1 set.

• Masayı boşaltın, 1 set.

• Otomatik bir masa, 1 set.
• Silindir, 1 pc.
• Bir düğmenin oluşumu, 1 pc.

• Elektrikli kontrol sistemi:

• Boru makinesi için elektrikli kontrol sistemi, 1 set.
• Dur düğmesi.

• Makineler için sıralama:

vHVHVHVHVHVH QVQVQ HVHVHVH ((TH1)) V

V: dikey H: yatay Q: öğütme kafaları TH: Türk kafaları

ÜrünÜç.Boru makinelerinin rulo kalıpları için teknik parametreler:

(1)Materyal: Boru makinelerinin rulo kalıpları için teknik parametreler:

A. Cr12MoV malzemesini kullanın, sertliği ≥HRC60 ~ 63, CNC işlemi.

B. Süreç: dövme - testere - düzenli makine işlemi - matkap - düzenli makine işlemi - CNC - öğütme - söndürme - iç ve dış öğütme işlemi.
