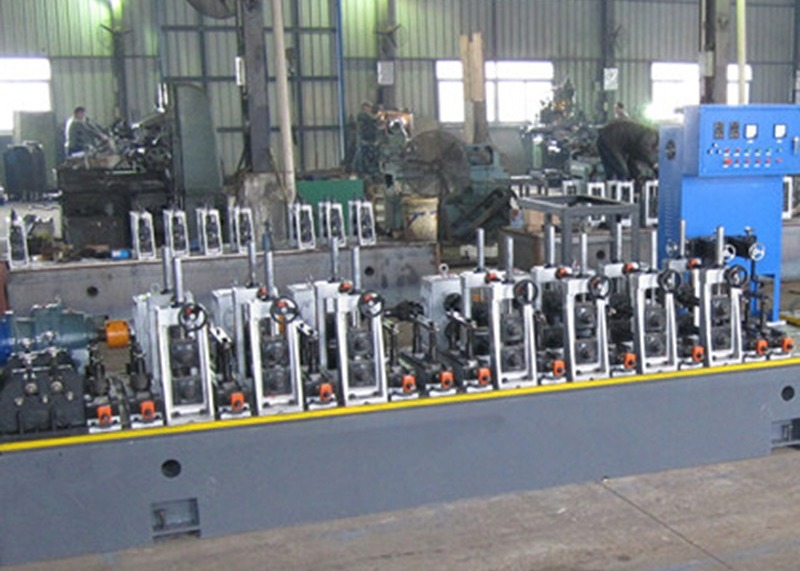

Yüksek frekanslı kaynaklı Cnc 12mm MS Tube Mill Makinesi
Yüksek frekanslı kaynaklı boru üretim hattı, çapı Φ12-Φ60mm ve duvar kalınlığı 0.4-1.8mm olan elektrikli kaynaklı karbon çelik borular üretmek için kullanılır.Ekipmanın yüksek hassasiyeti ve iyi bir istikrarı var.Ana ekipman, her bir parçanın hassasiyetini sağlamak ve tüm makinenin hassasiyetini sağlamak ve ürünün kalitesini sağlamak için CNC işleme merkezi tarafından işlenir.
| (1) Malzeme özellikleri: |
| Malzeme | Karbon çelik |
| Mekanik özellikler | Δs≤500Mpa δb≤235Mpa |
| Şerit Genişliği | 36-190 mm |
| Şerit kalınlığı: | 0.4-1.8mm |
| Bobinlerin iç çapı | Φ460-Φ520mm |
| Bobinlerin dış çapı | Φ1200-Φ1800mm |
| Bobin Ağırlığı | 2.5T |
| (2) Boru Spesifikasyonu |
| Boru çapı | Yuvarlak boru:φ12-φ60mm |
| Kalınlığı | 0.4-1.8mm |
| Uzunluk | 6-8m |
| Boru kesimi hassasiyeti | ±1,5 mm |
| Şekillendirme Hızı | 20-120m/dakikada |
| (3) Alıcı kendi kendine tedarik etmelidir |
| Çalışma dükkanı | 80x6m, H>5m ((kranla yere) |
| Güç | Yaklaşık 450KW 380V/50Hz/3 faz |
| Dolaşım soğutma suyu (tüm sistem) | Akış: 20T/h30 T/h
Havuz hacmi: 40m3 |
| Sıkıştırılmış Hava | Akış: 5 m3/dakikadan 5 kg/cm2 |
Uncoiler, çift genişleme ve kantilever mandrel yapısındadır. Ana vücut, mandrellerin genişleme, daralma ve frenleme ihtiyaçlarını karşılamak için pnevmatik bir sistemle donatılmıştır..
| Bobinin OD'si | Φ1000-1800mm |
| Bobinin kimliği | Φ460-520mm |
| Şerit kalınlığı | 0.4-1.8mm |
| Şerit genişliği | 36-190 mm |
| Tek şerit ağırlığı | Max2.5T |
| Genişleme Türü | Hidrolik genişletme |
| Kesinlikle. | Pnömatik sürüş |
- AUtamatik kesici ve kaynak makinesi
Teyp başının ve kuyruğunun düzensiz kısmını kesmek ve önceki sarmalın teyp kuyruğunu bir sonraki sarmalın teyp başıyla hizalandırmak için kullanılır ve döngüyü sürekli beslemek için birbirlerine kaynak verir.
Yapı biçimi: kesme kaynak yatağı, sıkıştırma besleme cihazı, çift merkezleme cihazı, çift kesme kesme sistemi, kesme plaka sistemi, kaynak alt plaka tahrik sistemi vb.
| Şerit genişliği | 36-190 mm |
| Kaynak kalınlığı | 0.4-1.8mm |
| Kesim Tipi | Pnömatik |
| Kaydırma Modu | Otomatik |
| Hidrolik basınç | 8MPa |
| Çalışma Döngüsü | En fazla 300 saniye. |
Bu makine kesme kaynak makinesi ve ana makine arasında (formasyon boyutlandırma fabrikası), bir silindir çelik rulo kullanıldıktan sonra kullanılır, bir sonraki silindir rulo rulo çözme işleminden hazırlanmadan önce,kesme ve kıç kaynak zamanı, ev sahibi (forming boyutlandırma fabrikası) sürekli üretim ve yeterli bant çelik depolamasını sağlamak.
Özellik:
| çalışma tarzı | Değişim çemberi |
| taşıma malzemesinin gidiş hızı | Vmax=240m/min |
| avantaj | Daha fazla malzeme, grev yok. |
| Çipleme şekli | Pnömatik, 6Mpa |
| Akkumülatörün çapı | 4.0 M |
| Basınç ve taşıma elektrikli motor gücü | 15KW |
| Akkumülatör çerçevesinin elektrikli motoru | 22KW |
- Şekillendirme →Boyutlandırma
Birim düzeni:
1)Formasyon kısmı:
Bu parça, çelik şeridi belirli bir şekle sıkmak için kullanılır ve kaynak için bir boşluk bırakır.
2)250KW Yüksek frekanslı kaynak makinesi (Stainless çelik özel):
HF kaynak makinesi, borunun düz dikiş indüksiyon kaynak ve sürekli çalışma için tasarlanmıştır.Ekipmanın tüm seti PLC sistemi tarafından ekipman bağlantı kontrolü ve hata teşhisi işlevini gerçekleştirmek, çalışan heykel LCD ekranı ile gözlemlenir.
3) Polişleme parçası:
Bu parça kaynakları cilalamak için kullanılır ve sıklıkla çizilmeye uygun olmayan ince borular için kullanılır.
Dondurma:
Gömme kısmı kapalı bir ortam benimser ve gömme sürecinde tüpün oksidlenmesini ve renk değiştirmesini önlemek için nitrojenle doldurulur.
5)Bölümleme parçası:
Son ürünü doğru şekle getir ve düzleştir.
| Pipe OD'u oluşturuyor. | Yuvarlak:Φ12-60mm |
| Boru duvarının kalınlığını oluşturmak | 0.4-1.8mm |
| Formlama hızı | Max.120m/min |
| Yatay olarak şekillendirme standlarının sayısı | 8 |
| Vertikal olarak şekillendirme standlarının sayısı | 9 |
| Kılavuz yuvarlakı | 1 |
| Squeeze Roll Standı | 1 |
| Pürüzsüz | 1 |
| Polişleme | 4birim |
| Gömmek | 15M |
| Ölçümleme basamaklarının sayısı, yatay | 6 |
| Ölçümleme standlarının sayısı, dikey | 6 |
| Turks başı | 2 set |
| Çubuk diametri ve yatay yuvarlak basamak malzemesi | Φ60mm, Malzeme 40Cr |
| Çubuk diyalogları ve dikey yuvarlak stand malzemeleri | Φ35mm, Malzeme 40Cr |
| Ana motor | 90kw+45kw+45kw |
Kesim uzunluğu aralığı: 6-8 metreEn fazla doğrusal hız: 120m/dakikada.
Kesim uzunluğunun doğruluğu: ±1,5 mm (Hız dalgalanması %2'yi geçmez)
Sürücü motor: 15KW servomotor
Kapatma modu: Hidrolik
Hidrolik istasyon motoru:11KW AC motoru
Bitmiş borular Transit rulo boyunca gider ve otomatik olarak Bench'e taşınır.
Motor: 3kw
Uzunluğu: 18m
Malzeme: Cr12moV
