ZTL-13X1600 Dilme Hattı Düşük Karbonlu HRC Çelik Dilme Makinesi

ZTL-13X1600 Kesme Hattı Düşük Karbon HRC Çelik Kayma Makinesi



Ana teknik parametre



1. Malzeme Spesifikasyonu

Bobin genişliği 600-1600mm

Bobin ağırlığı ≤35 t

İç çap φ610/φ760mm

Dış Çap φ1500-φ2200mm

2. Bitmiş ürün spesifikasyonu

Slitter Numarası (Kenar hariç)

İç çap φ610/φ760mm bobin ağırlığı 35T

Dış Çap φ1500-φ2200mm

Genişlik hassasiyeti ± 0.15 mm (kalınlık 0.75-3.0) ± 0.20 mm (Kalınlık 4-13) Haşh doğruluğu ≤%5 板厚 plaka kalınlığı

Yeni bıçak veya uygun bıçak boşluğu

3. Slitter hızı 10-40m/dakika

4. Ekipman verileri

(1) Güç

Voltaj 380V

Frekans 60Hz

Yüklü güç yaklaşık 350kw

(2) Hava gücü

Basınç 0.4-0.8mpa

Hava talebi 3m3/dk (sıkıştırma durumu)

(3) Çizgi yönü Operasyon konsoluna, soldan sağa (müşteri seçti)

5. Alıcının gereksinimine göre boyama

Ekipman kompozisyonu 1600x13



		HAYIR.		İsim			Miktar				Dikkat çeken
		1		Bobin yükleme arabası			1		Ayarlamak
		2		Sıyırıcı			1		Ayarlamak
		3		Basınç Lider Cihazı			1		Ayarlamak
		4		Kelepçe ve Claterer			1		Ayarlamak
		5		çapraz kesici			1		Ayarlamak
		6			Dikey silindirin merkezlenmesi		1		Ayarlamak
		7		disk kesici			1		Ayarlamak
		8		kenar			1		Ayarlamak
		9		Panel Dönüş Akümülatör
		10		uzatıcı cihazı
		11		birleştirici			1		Ayarlamak
		12		Boşaltma Bobin Arabası			1		Ayarlamak
		13		hidrolik sistem			1		Ayarlamak
		14		elektrik sistemi			1		Ayarlamak
	15		Çapa cıvataları ve aksesuarları			1		Ayarlamak



Ekipman yapısı açıklaması



1Araba yükleme:

1.1 Depolama Rafı:

FONKSİYON: Bant ve bobini geçici olarak birime sürekli giriş için saklayın. Bobini malzeme hazırlama rafına bir vinçle yerleştirin ve bobini bir arabayla açığa çıkarın.

Beceri Gereksinimi:

Bant ve makara depolama: 2 grup

Bobin dış çapı: φ1500 ～ φ2200 mm

Rulo genişliği: 600 ～ 1600mm

Maksimum rulo ağırlığı: 35 t



1,2Araba Yükleme:

Fonksiyon: Şerit bobinleri hazırlamak ve bobinleri dezavantajın merkezine göndermek için kullanılır.

Yapı: Araç gövdesi, yürüyüş cihazı, kaldırma cihazı ve şanzıman cihazından oluşur.

Beceri Gereksinimi:

Çelik bobinin dış çapı: φ1500 ～ φ2200 mm

İç çap: φ610, φ760 mm

Genişlik: 600 ～ 1600 mm

Arabanın seyahat hızı: ～ 5 m/dk

Arabanın seyahat mesafesi: ～ 6m

Şanzıman Motor Gücü: AC3 KW

Kaldırma Hidrolik Silindir Çapı × İnme: φ220 × 900 mm

Hidrolik Sistem Çalışma Basıncı: 8-10 MPa

Üst İtme: 37T (10MPA)

Maksimum rulo ağırlığı: 35 t

2,Unoiler:

Fonksiyon: Çelik bobini taşımak için kullanılır, dönen çelik bobin çelik bobini sökmek için düz basınç silindiri ve kürek ile işbirliği yapar. Çelik bobinin merkezini ünitenin orta çizgisiyle hizalayın. Decoiler, bobinin geri yayılmasını önlemek ve acil durum kapatma sırasında gevşemesini önlemek için bir mikro fren cihazına sahiptir. Sarmal araba çelik bobini kanamanın ortasına taşıdığında, sarkma desteğinin sol ve sağ konik kafaları ve çelik bobini kelepçelediğinde ve daha sonra çelik bobini açmak için basınç silindiri ve bıçakla işbirliği yapar ve çelik şeridin başını tutamına gönderir. Tespitte, çelik kayış sıkıştırma tesviyeine beslendikten sonra, kanatçanın debriyajı açılır ve mikro fren cihazı frenler. Çelik şeridin merkezi, çelik şerit sıkıştırma tesviyeine girdikten sonra ünitenin orta çizgisine denk gelmezse, çelik şeridin merkezini ünitenin orta çizgisine hizalamak için sarkanın sol ve sağ konik kafaları sola veya sağa hareket ettirilebilir. Decoiler'ın sol ve sağ konik kafaları da tek bir kafa ile sola veya sağa hareket edebilir.

Yapı: Çift konulu baş sol ve sağ enine cihaz, çift konik kafa kutusu, mikro fren cihazı, şanzıman cihazı ve taban.

Beceri Gereksinimi:

Çelik bobinin dış çapı: φ1500 ～ φ2200 mm

Çelik bobinin iç çapı: φ610, φ760mm

Genişlik: 600 ～ 1600 mm

Kalınlık: 4 ～ 13mm

Koni kafa hareketi modu: hidrolik tahrik

Koni kafa mobil hidrolik silindir çapı: φ125/φ90 mm

Koni Kafa Formu: Hidrolik Genişleme ve Kasılma

Koni Kafa Genişleme ve Kasılma Hidrolik Silindir Çapı: φ140/φ100 mm

Dolandırıcı Ana Motor: AC4KW

Gevşeme hızı: ～ 5.5m/dakika

Fren Yöntemi: Disk Fren

Fren modeli: 3 × ADH205 fren

Debriyaj Açma ve Kapanış Yöntemi: Hava Basıncı

Debriyaj Silindir Deli: φ100mm

3, düz sıkışma tesviye makinesi:

3.1,Düz kafa cihazı:

Fonksiyon: Düz kafalı cihaz ve kürek, çelik kayış kafasını sökmek ve çelik kayışı düz kafalı sıkıştırma seviyelendirme makinesine gönderin. Kürek, çelik şeridin başını düzeltmek için düz başlı basınç silindiri ile eşleştirilir ve daha sonra çelik şerit sıkıştırma silindirine gönderilir ve kürek gevşeme tipindedir.

Yapısal Form: Portal tipi düz kafa basınç silindiri cihazı, kürek cihazı, kürek salınım cihazı ve diğer parçalar.

Beceri Gereksinimi:

Genişlik: 600 ～ 1600 mm

Kalınlık: 4 ～ 13mm

Dövme Formu: Üst Çıldırma

Kürek teleskopik silindir: φ110/φ80mm

Blade Swing Silindir: φ140/φ100mm

Bıçak malzemesi: 50mn

Basınç silindiri salıncak silindiri: φ125/φ90mm

Roller Sürücü Formu: Hidrolik Motor 1QJM43-4.0

Basınç Silindiri Çapı: φ320mm

Düz Rulo Silindir: φ125/φ90mm

Bıçak cihazı: dikey bıçak

3.2Sıkıştırma Makinesi

Fonksiyon: Düz kafalı cihaz, basınç silindiri ve kürek, çelik şerit kafasını sökmek ve çelik şeridini sıkıştırma seviyelendirme makinesine gönderin. Sıkıştırma silindiri, çelik kayışı kelepçelemek için hidrolik olarak bastırılır ve ana motor çelik kayışı sıkıştırma silindirine göndermek için döndürülür. Çelik kayış sıkıştırma makinesine girdikten sonra, tesviye silindiri şerit kafasını düzleştirmek için uygun bir konuma bastırılır. Düz ve çelik şeridi kesme popo kaynak makinesine gönderin ve kesme popo kaynağını tamamlamak için kesme popo kaynak makinesiyle işbirliği yapın.

Yapı: Dikey silindir cihazı, sıkıştırma silindiri cihazı, seviyelendirme silindir cihazı, şanzıman cihazı ve diğer parçalardan oluşur.

Beceri Gereksinimi:

Genişlik: 600 ～ 1600 mm

Kalınlık: 3 ～ 13mm

Sıkıştırma silindiri formu ve basıncı: iki yuvarlak tip, hidrolik basınç

Sıkıştırma silindirine basan çimdik

Ana motoru sıkıştırın: AC22KW (Frekans Dönüşüm Hız Düzenlemesi)

İzleme silindirinin iletim formu ve tesviye silindir: Yukarı ve aşağı tamamen aktif

Sıkıştırma silindiri çapı × uzunluk: φ230 × 1700mm

Sıkıştırma Malzemesinin Malzemesi: 42CRMO

Aktif İzleme Tesviye Hızı: ～ 7m/dk

Silindirme Formu ve Aşağı Tespit: Üst İki Alt Üç Silindir Tipi, Hidrolik Aşağı Presleme

Sıkıştırma silindirine basan çimdik

Çap × tesviye silindirinin uzunluğu: φ200 × 1700mm

Tesviye Silindir Malzemesi: 42CRMO

Rulo söndürme sertliği ve derinliği: HRC58-62, derinlik: 5-8mm

Dikey Rulo Çapı × Yükseklik: φ200 × 300mm

Dikey silindir yapısı: I şeklinde çift dikey silindir

Dikey Silindir Malzemesi: 42CRMO

Dikey Silindir Genişliği Ayar Motoru: 2 × AC2.2kW

Debriyaj Açma ve Kapanış Yöntemi: Hava Basıncı

Debriyaj Silindir Deli: φ100mm

4, kesişen makine (hidrolik kesme)



Fonksiyon: Çelik kayış kafasını kesmek için kullanılır, yapı bir giyotin kesme makinesidir. Çapraz kesilen makine yapısı, üst ve alt kesme bıçaklarının yan boşluğu için hızlı bir ayar cihazı ile donatılmıştır.

Beceri Gereksinimi:

Kesme açısı: 2,5 °

Kesme Blade Backlas Ayarlama Yöntemi: CAM eksantrik ayarlama

Kesme bıçağının tepkisinin boyutu: kadranda görüntüle

Kesme bıçağının tepkisinin ayar aralığı: 0.1 ～ 1 mm

Kesme Bıçağının Etkili Genişliği: 1700mm

Kesme Bıçağı Bölüm Boyutu: 850 × 140 × 35mm

Kesme Kalınlığı: 4 ～ 13 mm (Q355)

Kesme Bıçak Malzemesi: 6CRW2SI

Hidrolik Kesme Silindir Deli: φ320/φ180mm

Kesme hidrolik basıncı: 8 ～ 12mpa

Kesme formu: üst kesim

1. Nötr silindir

Fonksiyon: Merkezleme ve genişlik ayarlama işlevi ile şeridin akmasını önleyin. Bu makine, yağ silindiri tarafından tahrik edilen dikey silindir tarafından sol ve sağa açılır ve kapalıdır, böylece şerit çeliği diski düzgün bir şekilde girer ve kesme işlemi sırasında sapmaz.

Yapı: Motorla çalışan dikey bir silindir cihaz, bir NIP silindir cihazı ve diğer parçalardan oluşur.

Beceri Gereksinimi:

Genişlik Ayar Aralığı: 600 ～ 1600mm

Strip Çelik Genişlik Merkezi Ayar Silindir: φ125/φ90mm

Dikey Silin Çapı × Yükseklik: φ200 × 240mm

Dikey silindir yapısı: çift dikey silindir

Dikey Silindir Malzemesi: 42CRMO

Dikey Rulo Merkezi Geçiş Rulosu Çapı × Yükseklik: φ160 × 200mm

Dikey Rulo Modeli Ön ve Arka Flep Silindiri: φ63/φ45mm

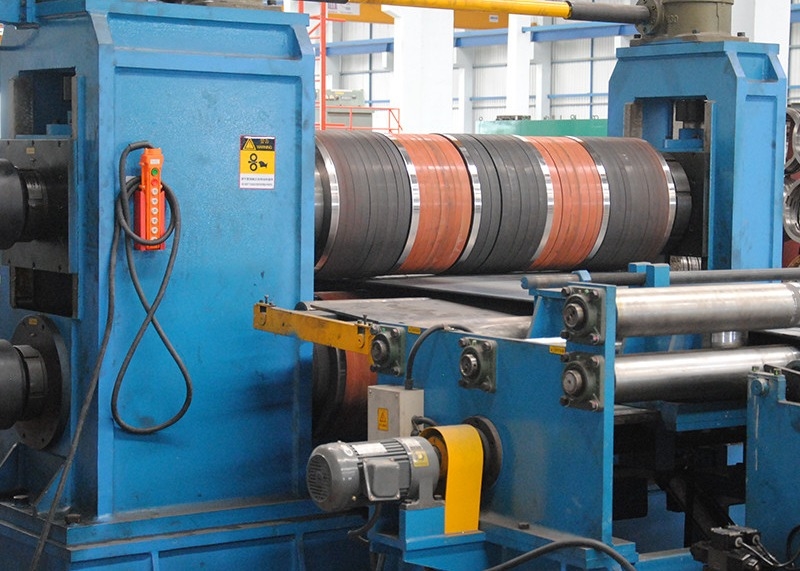

6, disk kesici

İşlev: Bu makine, Slitting ünitesindeki ana ekipmanlardan biridir. Amacı, geniş bantlı çelik bobinleri farklı genişliklerde dar şerit çelik bobinlere kesmek ve kaynaklı boru üniteleri, soğuk bükme üniteleri vb. İçin gerekli boşlukları sağlamaktır.

Ekipman yapısı: Disk kesici gövdesi, şanzıman cihazı vb. Disk kesici gövdesi, çok güvenilir destek sağlayabilen üç kemerden oluşur.

Beceri Gereksinimi:

Kesici Milinin Çapı: φ360mm

Takım mili malzemesi: 42crmo

Kesici Şaft Söndürme Sertliği ve Derinliği: HRC58-62, Derinlik: 5-8mm

Kesme Bıçağı Özellikleri: φ360 × φ600 × 30mm

Kesme Bıçak Malzemesi: H13K

Aralayıcı: 45#çelik

Kauçuk halka: Poliüretan

Ana Motor: DC160KW, 1500r/dk (Z4-250-12)

Sert diş yüzeyi azaltıcı modeli: ZSY400-80

Kesme hızı: 10 ～ 40 m/dakika

Depresyon Sürüşü: Solucan Dişli Vidası Kaldırıcı ile Pin Tekerlek Sikloid Motor AC2KW

Cardan Şaft Modeli: SWC315DH2

Araç değiştirme yöntemi: Hidrolik silindir hareket ettikten sonra kemer

Silindir deliği: φ110/φ80mm

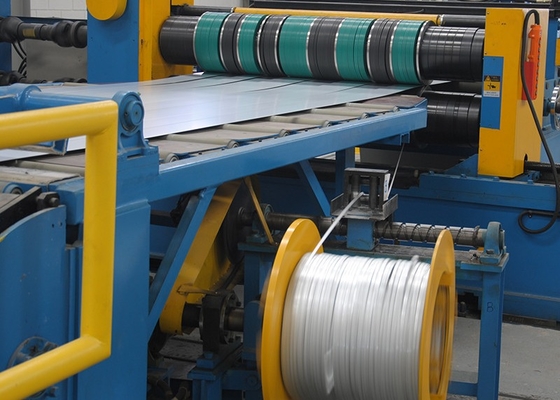

1. Atık kenar sarma makinesi

İşlev: Makine, disk kesicinin arkasına her iki tarafa monte edilir ve disk kesici şeritlere bölündükten sonra hurda kenarlarını sarmak için kullanılır.

Makine, atık kenarını sarmak için redükleyiciyi yönlendirmek için bir tork motoru tarafından tahrik edilir, bu da sarma işlemini pürüzsüz hale getirmek için tork motorunun sabit gerilimini tam olarak kullanır. Sarma sarma tamamlandığında, güçlü olmayan yan silindir otomatik deşarj gerçekleştirmek için geri çekilir ve deşarjlar.

Beceri Gereksinimi:

Form: Çift koni kafa hidrolik açıklığı ve kapanış

Koni kafa açma ve kapanma silindiri deliği: φ63/φ36 mm

Salıncak çubuğu silindiri deliği: φ50/φ36 mm

Sarılma hızı: 0-50m/dakika

Alış makarası çapı: φ1000 mm

Sarma makarası gücü: tork motoru ylj180-160-4

Sıkılma genişliği: tahta genişliğinin ve kalınlığın

8, kapakakümülatör

Fonksiyon: Çelik kayışını saklamak ve disk kesici ile coiler arasındaki hız farkını ayarlamak için kullanılır.

Beceri Gereksinimi:

Ara Köprü Salıncak Modu: Hidrolik

Hidrolik Silindir çapı: φ110/φ80mm

Looper uzunluğu ve derinliği: 6800 × 2120mm

Roller Boyutu: φ105 × 1700mm

9, gergi cihazı

Fonksiyon: Kesme şeridini ayırmak ve gerginliğin ayarlanmasını gerçekleştirmek için kullanılır ve paletin kaldırılması birleştirir.

Ekipman yapısı: Bir palet cihazı, presleme silindir cihazı, dikey bir silindir cihazı, bir ayırma cihazı, bir gerginlik cihazı ve bir besleme cihazından oluşur.

Beceri Gereksinimi:

Dikey Silindir Genişliği Ayar Motoru: 2 × AC2.2kW

Dikey Silin Çapı × Yükseklik: φ220 × 200mm

Dikey Rulo Yapısı: Tek Dikey Rulo

Dikey Silindir Malzemesi: 42CRMO

Gerilim Yapısı Formu: İlk iki sonraki iki

Gerilim Silindiri × Uzunluk: φ250mm × 1700mm

Gerginlik Silindir Sayısı: 3 Silindir

Gerginlik Silindir Malzemesi: 42CRMO

Rulo söndürme sertliği ve derinliği: HRC58-62, derinlik: 5-8mm

Gerilim silindiri azaltma: hidrolik basınç

Silindire bastır: φ140/φ100mm

Flep kaldırma silindiri besleme: φ110/φ63mm

Roller çapı × uzunluk: φ250mm × 1900mm

Ayırıcı çapı: φ350 × φ190 × 10 (15) mm

Ayırma Sayfası Malzemesi: 50mn

10, Coiler

FONKSİYON: COILER, Slitting ünitesindeki ana ekipmanlardan biridir. Esas olarak şeridi bir bobine kaydırdıktan sonra yuvarlar ve kaynaklı boru ünitesi, soğuk bükme ünitesi vb. İçin bobinin gerekli genişliğini sağlar.

Ekipman yapısı: Bu makine bir motor, bir redüktör, bir fren, yuvarlanma cihazı, bir portal tipi alt hadi cihaz, bir kıvrım mili ve bir makara destekleyici cihazdan oluşur. Sıkılma mili hidrolik olarak genişletilir ve kasılır ve kenetlenir.

Beceri Gereksinimi:

Maksimum makara çapı: φ760mm

Maksimum sarma ağırlığı: 35 ton

Sarılma hızı: 10 ～ 40m/dakika

Sarma için ana motor: DC250kW, 1500r/dk

Makara Genişleme ve Kasılma Hidrolik Silindir Çapı: φ250/φ120 mm

Reel Çene Formu: Mekanik Çene

Yuvarlanan cihazın hidrolik silindir çapı: φ125/φ90 mm

Yuvarlanan silindirin yerleştirme konumu: Dişli kutusunun her iki tarafı

Salıncak hidrolik silindiri makara destek cihazı: φ125/φ90 mm

Basınçlı kol cihazı: Gantry tipini benimser

Geri basınç silindiri: φ125/φ90 mm

11, boşaltma arabası

FONKSİYON: Makine, birleştiricinin makarasının altına monte edilir ve birleştiricideki yuvarlanma cihazı ile birlikte, kesilmiş çelik bobini makaradan boşaltılır ve atölye vinci tarafından kaldırılmak üzere gönderilir.

Ekipman yapısı: Esas olarak yürüyüş mekanizması, braket, silindir, kılavuz ray vb. Seyahat mekanizması, arabayı hareket ettirmek için bir sikloid redüktör tarafından tahrik edilir ve silindir flanşı yükselmesi için brakete bağlanır.

Beceri Gereksinimi:

Arabanın seyahat hızı: ～ 5 m/dk

Arabanın seyahat mesafesi: 3,5m

Şanzıman Motor Gücü: AC3 KW

Kaldırma Hidrolik Silindir Çapı × İnme: φ220 × 900 mm

Hidrolik Sistem Çalışma Basıncı: 8-10 MPa

Üst İtme: 37T (10MPA)

Maksimum rulo ağırlığı: 35 t

12-Elektrik ve kontrol sistemi

12.1 Elektrik Sistemi Çevre Koşulları

Ortam sıcaklığı: -10— -40ºC

Nem: Yoğuşma olmadan% 95

Güç kaynağı: 380/220v

Elektrik kontrolü: güçlü titreşim yok ve aşındırıcı gaz kurulumu yok

Enstrüman kontrolü: güçlü manyetik radyasyon yok

12.2 Elektrik Sistemi için Standart Özellikler

GB50171 ---- 92 Elektrik Tesisat Mühendisliği Paneli, Elektrik Kontrol Kabini ve İkincil Devre Bağlantısı İnşaatı ve Kabul Özelliklerine Uygun.

12.3 Genel Performans Gereksinimleri

Elektrik kontrolü esas olarak tüm ünitenin işlem kontrolünü ve ayarlamasını tamamlar ve tüm birim ekipmanın üretim ve süreç gereksinimlerine uygun olarak normal, doğru ve doğru bir şekilde karşılık gelen ve düzenli eylemleri gerçekleştirebilmesini sağlamak için ünitedeki ilgili ekipman arasındaki işlemi tamamlar.

Elektrik sisteminin elektrik bileşenleri, mükemmel performansa sahip ürünleri benimser ve yurt içinde olgunlaşan, yurtiçinde üretilen veya yabancı teknoloji kullanılarak üretilen ve yurt içinde satın alınabilen gelişmiş ve güvenilir elektrik bileşenleri, sayaçlar ve diğer ekipmanlar sistemde kullanılır.

12.4 Elektrik Yapılandırması:

DC Valisi: Kıta Serisi

PLC: Siemens

Düşük basınçlı Vitality Parçaları: Yığın, LG

Çalışma Düğmeleri: Yığın, LG

Elektrik Dolabı: GGD

13-hidrolik sistem

Hidrolik sistem hidrolik istasyon, valf bloğu, boru hattı vb.

Sistem çalışma basıncı: 10; 12 MPA

Yağ pompasının nominal basıncı: 16 MPa

Akış hızı: 73.5 l/m ila

Çalışma Ortamı: N46# Giyim Anti-geyik Hidrolik Yağ

Çalışma Yağı Sıcaklığı: 20 ～ 60C ○

Filtrasyon doğruluğu: 30μm

Hidrolik pompa istasyonunun soğutma su basıncı: 5-8kg/cm2

Soğutma Su Akışı: 80 ～ 120L/dakika

Soğutma Su Kalitesi: Temiz su

Giriş suyu sıcaklığı: ≤30 ℃

Hidrolik sistem, 40 derecelik bir oda sıcaklığında 24 saat boyunca normal çalışma gereksinimlerini karşılamak için yaz aylarında su soğutma yöntemini benimser; Kışın, 24 saat boyunca sürekli çalışma için -20 derecelik gereksinimleri karşılayan elektrikli ısıtma fonksiyonuna sahiptir; Yukarıdaki hidrolik bileşenler yağı sızdırmaz.

Hidrolik sistem yurtiçi yüksek kaliteli hidrolik bileşenler kullanır ve ana kontrol valfi Pekin Huade'dir. Hidrolik sistem yerel iklim özelliklerini dikkate alır ve bir su soğutma cihazı benimser.

Yağ tankı, boru hatları ve eklemler dikişsiz boruları benimser ve yağ tankı, yağ doldurma ve yağ örneklemesi için uygun bir ısı yayma sistemine sahiptir.

Hidrolik sistem beslemesi şunları içerir: hidrolik istasyonu, iç borular, ara borular ve yerleşik borular.
