Teknik Teklif ve Teklif
Bu yüzden.
HG 63x4.0mm boru değirmen hattı (2.5- Evet.)
Ben.Özet
HG63x4.0 (2.5- Evet.)Yüksek frekanslı kaynaklı boru üretim hattı, Φ25mm-Φ63mm, kare boru 20x20-50x50mm, 0.8mm-4.0mm duvar kalınlığı ile kaynaklı çelik boru üretmek için kullanılır.Hem yurtdışından hem de yurtdışından gelişmiş boru üretim teknolojisini emdikten sonra, yenilikçi tasarım üretim hattımız ve üretim hattının her bir birimi sadece ekonomik değil aynı zamanda pratiktir.
II.Temel Şartlar:
2.1Çelik boru özellikleri
2.11 Yuvarlak boru: φ25 ∙ φ63.5 mm Kalınlığı: 0.8-4 mm
2.12 Kare boru: 20X20-50X50mm Kalınlığı: 0.8-4mm
2.2Çizgi çelik
2.2.1 Çizgi çelik genişliği: 70mm-200mm Çizgi çelik kalınlığı:0.8-4mm
2.2Galvanizli bobinler ve HRC: δb≤500Mpa σs≤355MPa
2.2.3 Çelik bant bobini: İç çapı: Φ508mm (müşteri son olarak onaylar)
Dış çapı: Φ1000mm-2000mm (Müşteri nihayet onaylar)
2.2.4 Çelik bant ağırlığı: En fazla 4.0T
2.3 Elektrik kurulu kapasite: yaklaşık 650KW Güç kaynağı: 380V, 60Hz (müşteri son olarak onaylar)
2.4Şekillendirme Hız:En fazla 150 m/min
PS: Maks. çap ve maksimum kalınlık maksimum hızla uyuşmuyor.
2.5 Tüm hattın boyutu: Yaklaşık 80x6m.
2.6 Giriş malzemesinin yönü: alıcı son olarak tedarik ediyor
III.Üretimin teknik akışı çizgi
Kablo açma → Kesme baş kuyruğu → Çizgi Çelik baş-kuyruk kaynak → Spiral birikimci ((alıcı tedarik)
→ Kalıplama → Yüksek frekanslı indüksiyon kaynak → Dış burr kaldırma → Boyutlandırma →zink boyası ((alıcı arzı)→ Kesme→ Son Yapma → Yükleme→ Kontrol ve toplama → Depoya Erişim
IV.Ekipman bileşimi ve tek kişilik cihazın ana parametreleri Birim:
- Çifte. Konus Rulo açmak(kolipli tutma cihazı ile)
Bu ekipman çift koni sıkıştırma vardır. Son açıcı basın rulo vardır. Uncoiler koni başı koni işlevi ile çelik sargı sıkıştırır.Sonra basın roller son açıcının aşağı doğru hareket çelik sarmal sıkmak için. uncoiler koni dönerken, uçları açıcı peeler yukarı ve bobine yakın salınır. çelik bobin başı peeler dönerken,
Çizgi çelik iç çapı: Φ 508mm (satıcı son olarak tedarik eder)
Çizgi çelik dış çapı: Φ max=2000mm
Çizgi çelik genişliği: 70mm-200mm
Çizgi çelik kalınlığı: 0.8-4 mm
Çizgi çeliklerin maksimum ağırlığı: 4.0T
Hidrolik genişleme
Pnömatik kırılma
2.Düz başlı ve çimdikli düzeleme makinesi
Bu ünite, yeni sarmal çelik başının beslenmesini düzleştirme ünitesine götürmek için kullanılır.
Düz kafa motor gücü:AC1.5KW
İşleme basıncı:7Mpa
Düzleştirme ünitesi 2 rulo çimdik ve 5 rulo düzleştirme ile.
Çipleme rulo çapı:Ф140mm
Düzleştirme rulo çapı:Ф110mm
sıkıştırma ve düzeleme motoru:15kw
3.Kısırve Kaydırıcı
Fonksiyon:
Akkumulatöre yeni giren çelik şeridin kuyruğunu ve sargıdan çıkan şeridin başını paralel olarak kesmek ve sonra birbirlerine kaynaklamak için kullanılır.
Yapı:
Hidrolik Kırpma ve el kaynak Çizgi çelik genişliği: 70mm-200mm
Çizgi çelik kalınlığı: 0.8-4 mm
Merkeze yerleştirme yolu: manuel
4.SPiral akülatörü
|
|
- Bu ünite basın ve taşıma malzeme cihazı, akülatör montajı, taşıma malzeme birimi, elektrikli kontrol birimi içerir.
- Bu temel çerçeve, elektrikli motor, fren ünitesi, çevre yönü aktarma güç aksı azaltma hızı, basınç ve taşıma rulo, rehber rulo basınçlı hava sistemi, denetlenen hız ünitesi içerir;Akkumulatöre çelik şeridi sağlayabilir ve ortalama zaman elektrikli kontrol sistemine taşıma hızı bilgisini aktarır, biz bu üniteye malzeme taşımak durdurmak emrettiğinde, elektrikli motora yuvarlama durdurmak ve basın & ara ile taşıma malzeme yuvarlama,Ve aynı zamanda elektrikli motor taşıyan hız ayarlayabilir ve birim taşıyan malzeme hızı.
- Akkumulatör çerçeve montajı: elektrik motoru, çerçeve, iç çember yuvarlaması, dış çember yuvarlaması ve basınç yuvarlaması içerir.Basınç & taşıma biriminden bant çelik malzeme depolamak için kullanılabilir ve merkez gönderme malzeme rulo çekmek olabilir.
- Gönderme malzeme aygıtı: çerçeve, rehber yön ruloları, yüksek veya düşük bir yerden çıkış rulolarını içerir.Çelik şeridi şekil sistemi taşıyabilir ve elektrikli kontrol cihazına taşımak malzeme hızı bilgi gönderebilir
|
| Çalışma tarzı: |
Değişim çemberi |
taşıma malzemesinin gidiş hızı |
Vmax=240m/min |
| Avantaj: |
Daha fazla malzeme
Grev yok.
|
Çipleme şekli |
Pnömatik
6Mpa
|
| Çelik sarmal kalınlığı |
0.8-4.0mm |
Çapraz |
4m |
| genişliği |
70-200mm |
|
|
| Basınç ve taşıma elektrikli motor gücü |
AC 22KW |
| Akkumülatör çerçevesinin elektrikli motoru |
AC 37KW |
|

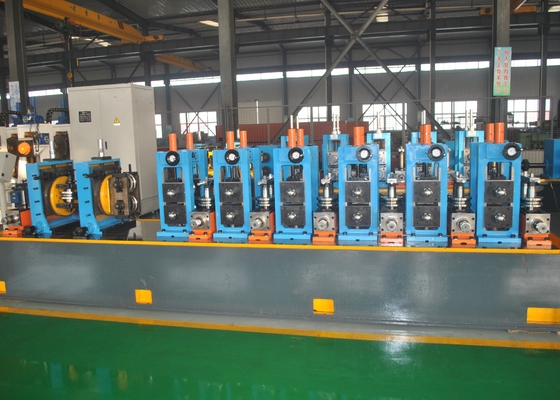

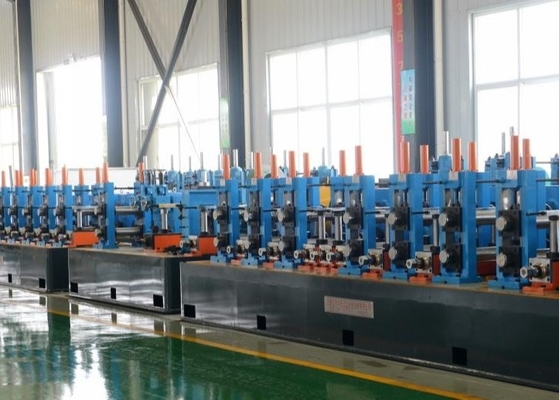

5.Şekil ve Boyutlandırma Değirmen şekillendirme Bölüm:
Yatay yuvarlaklar: 7 Dikey yuvarlaklar: 9
Kaynak bölüm:
Kılavuz yuvarlama aygıtı; Squeeze yuvarlama aygıtı; kaynak kazıma aygıtı; Darma aygıtı; Su soğutma
Boyut Bölümü:
Yatay yuvarlaklar: 5 Dikey yuvarlaklar: 5
Türkler Baş:2 set (4 rulo türü)
AnaACMotor:Form Bölümü: 90Kw 1 Set ((SIMENS);
Boyutlandırma Bölümü: 110Kw 1 Set ((SIMENS)
Ana Redüktör:2 set
Ekipmanın Ana Yapısı ve Performansı
Besleme seti
Özellikle şerit çelik üst ve alt sınırına, şerit döngüsünden düzgün bir şekilde şekillendirme makinesine çıkması, şeritlerin yukarı ve aşağı kaymasını önlemesi için kolaydır.
Bir çift rulo ve sol ve sağ destekten oluşur, rulo malzemesi Gr15, yüksek frekanslı söndürme işlemidir.Söndürme sertliği HRC58-62,Sol ve sağ koltuk çelik levha kaynak yapısı
Beş rulo pasif düzeltme makinesi
Temel olarak çelik şeridi düzleştirmek için, şeridi makineye pürüzsüz, şeridi yukarı ve aşağı kayma önlemek için
Yukarı 2 alt 3 beş rulo türü yapısı kullanarak, yukarıdaki iki rulo sırasıyla üst ve alt rulo açıklığını kontrol etmek, düzeleme etkisini sağlamak için tek başına ayarlanabilir,Düzleştirme rulo malzemesi Gr15, yüksek frekanslı söndürme, söndürme sertliği HRC58-62
Yatay yuvarlak
Yatay rulo çerçevesi şekillendirme ve boyutlandırma fabrikasının kilit bileşenleridir.
Portarya yapısı olan yatay rulo dayanağı, yan dışı rulo değişimi
Yatay yuvarlak şaftın çapı Φ80mm(Donanım modeli:Geri dön.# 3516,eski# 32216)Malzeme 42CrMo; yüksek frekanslı söndürme.
Yukarı ve aşağı ayarlama yöntemi: manuel.
Yatay rulo alt rulo ve rulman hasarı azaltmak için aşırı yükleme koruma yastığı vardır.
Yastık malzemesini HT200 korumak
Yatay rulo ekseninin artması rulo sabit uç kesme fındığı, ince malzeme ayarlama üretimi için avantajlıdır
Q235A yerine orijinal HT200'den yatay rulo uç kapağı malzemesi, daha sonraki kullanım sürecinde uç kapağının kırılmasını önlemek için.Ölçek ve demir yatak içine önlemek için, tüm bağlantı çentiklerinin kullanım ömrünü orijinal sıradan seviyesinden 8.8 yüksek dayanıklılıklı çentike kadar artırır,gelecekte bağlantı gücü ve uzun süreli kullanım sürecinde istikrarlı olmasını sağlamak için.
Çerçeve ve bağlantı masası DİLGELER Dört 8.8 yüksek dayanıklılıklı vida, daha sonraki üretim sürecinde sabitlik ve doğruluğu sağlamak
Dikey yuvarlak
Dikey rulo dayanağı şekillendirme ve boyutlandırma değirmeninin kilit bileşenleri, ana yardım yatay rulo deformasyon, şeridi geri çekilmesini önlemek, bekleyen germe kenarının bir kısmını emiyor
Dikey yuvarlak stand tek vida ayarlama işlemi benimser, rulo değişiminde
Rulo Çubuğunun çapı Φ50mm, malzeme40Cr, yüksek frekanslı söndürme.
Dikey rulo malzemeleri dökme çelik, dikey rulo üzerinde gerilme plaka aygıtı ile, dikey rulo üst ve alt ayarlı fıstık ile,yüksekliği "düzenlenebilir",Üretim düzeltmek için ince malzeme gibi bir tepeye tırmanmak
Saldırma dikiş rehber duruşu
Saldırma dikiş rehber duruş esas olarak açılış köşesinin boyutunu ve yönünü kontrol eder.
Saldırma, saldırma doğru olarak ekstrüder silindir içine, kaynak kalitesini sağlamak için, kılavuz silindir çerçevesi boru ekseninin dönmesi boyunca artı veya eksi 20 derece olabilir, yukarı ve aşağı ayar, ve etrafında.
Çubuk çapı φ55 ((geçiş modeli# 7511)
Squeeze Roll Standı
Squeeze Roll Stand, esas olarak yüksek frekanslı ısıtma borusunun kaynaklı boruya ekstrüzyonu, kaynak kalitesini garanti etmenin önemli bir parçasıdır.Ekstrüder rulo çerçevesinin yapısı dikey rulo ile aynıdır.
Squeeze Roll Shaft Dia.60mm(Donanım modeli #7512)Malzeme 40Cr; yüksek frekanslı söndürme.
Kaba dönüşümden sonra koşullandırma işlemi ve daha sonra dönüşümü tamamlamak, dönüşümden sonra yüksek frekanslı söndürme işlemi, yüksek frekanslı söndürme sonrası öğütme
Dış burr cihazı kaldır
Saldırma dikişini kazmak ve dış çürükleri kaldırmak için kullanılır. Alternatif olarak kullanmak için iki kesiciden oluşur. Biri hasar görürse, diğeri kazmak için yer alır.Yıkıcılar ayarlanabilir ve cam tarafından hızlı kaldırma fonksiyonuna sahiptirBıçakın altındaki iki destekli rulo, sıyrma işleminin aşırı çekimini kaldırmak için vardır.
Su soğutma
Çelik borunun kesin olarak düzleştirilmesini sağlamak için kaynak alanını soğutmak için kullanılır.
Boyut makinesi
Kaba Düzleştirme Cihazı(Türkiye kafası)
Başka bir adı Türk başıdır ve boyutlandırma değirmeninin son bölümünde belirtilir, boruları kabaca düzleştirmek için kullanılır.Dört rulo düzleştirme ve başının iki setinden oluşur ve sağ ve sol için dönüp ayarlayabilirDüz çelik boru için üç noktalı yol kullanıyor.
Kardan Aksı Montajı
Bu vites kutusu ve yatay yuvarlak stand bağlamak için kullanılır, aynı zamanda ana vites kutusu ve bağlamak
Uzatma şanzımanı.Şanzıman ocağıEvet.avantajlıKullanımı, bakımı, değişimi ve eşleşmesi için, aynı zamanda yatay stand için aşırı yük koruma fonksiyonuna sahiptir.
Redüksiyon vitesi
Birim redüktör ikincil vida yay gear redüktörü benimser. Her redüktör bir çift spiral yay gear ve silindirli gear iki oluşur. Hız azaltma dişli kutusunun avantajı sağlam ve dayanıklı,Temizlik ve değiştirme maliyetleri düşük. Çemberli dişli malzemesi:20CrMnTi
6.Soğuk Testere(kaikong)
| |
Tüpün yüksek hızda değirmenden sürekli olarak teslim edildiği koşulunda boruyu uzunluğa otomatik olarak kesin bir şekilde kesmek için kullanılır.
| Sürücü motor |
15KW'lık servo motor (Japonya Yaskawa); |
| Kesim motoru |
22KWDeğişken frekansSiemens.
|
| Besleme motoru |
Servo motor 4.4KW (Japonya Yaskawa)
|
| Besleme testere modu |
Pnömatik |
| Sabit uzunluk |
6-15m |
| Sabit uzunluk doğruluğu |
±2 mm |
| En yüksek hız |
150m/dakikada |
|
7.Çıktı ÇubuğuTablo (22m)ve boru dönüşü cihazı
| |
Soğuk testere ile kesildikten sonra boru taşımak için kullanılır. Yapı ve çalışma prensibi:
Çubuk yuvarlak rulo ile boşaltma yerine taşınır ve sonra toplamaya başlar.
|
8.GDoktor.40Tamam.WKatı durum yüksek frekanslı Kaydırıcı
Yapımcı: sanzheng
Ekipmanın açıklaması
1.1Teknik parametresi 400kWKaydırıcı
Ben...Entegre kaynakçıGGP-400/0.3-CC:
- Adlık güç: 400kW
- Dönüştürülmemiş DC gücü: - Evet.d=400kW
- Adlık DC voltaj::UdN=450V
- Döner akım: IdN=890A
- Toplam verimlilik: η≥85%
- Çıkış gücü: PDışarı> 400kW
- Tasarlanmış frekans: f=250~300kHz
- MOSFET invertörü: 100kW×4
- Hat giriş kablosu: 185mm2×2 pc/faz
WSu soğutucu:
- Su-su ısı değiştiricisini kullanın
- Soğutma kapasitesi: 140kW
- Sıra pompasının nominal gücü: 7.5kW
- Hat içi pompanın çalışma akışı: 50m3/h
- Satır içi pompanın yükseltilmesi: 32m
- Yumuşak su tankı hacmi: 0,55 m3
- Isı değiştiricisinin alanı: 15m2
- Dış dolaşım suyu giriş sıcaklığı: ≤35°C
- Su giriş basıncı: 0.25 ∙ 0.45MPa
