Koşu hızı: | 2-6 mm | Dikdörtgen içi boş bölüm çelik: | 30x50-100x140 |
---|---|---|---|
Kare içi boş bölüm çelik: | 30x30-120x120 | Soğuk bükme çeliği açma: | Yükseklik Maks 50 ; Genişlik Maks 150 |
Kaynak tipi: | Yüksek Frekanslı Kaynak | Hız: | 0-80m/dak |
Vurgulamak: | soğuk viraj erw boru fabrikası,tam otomatik erw boru fabrikası,hassas boru boru fabrikası |

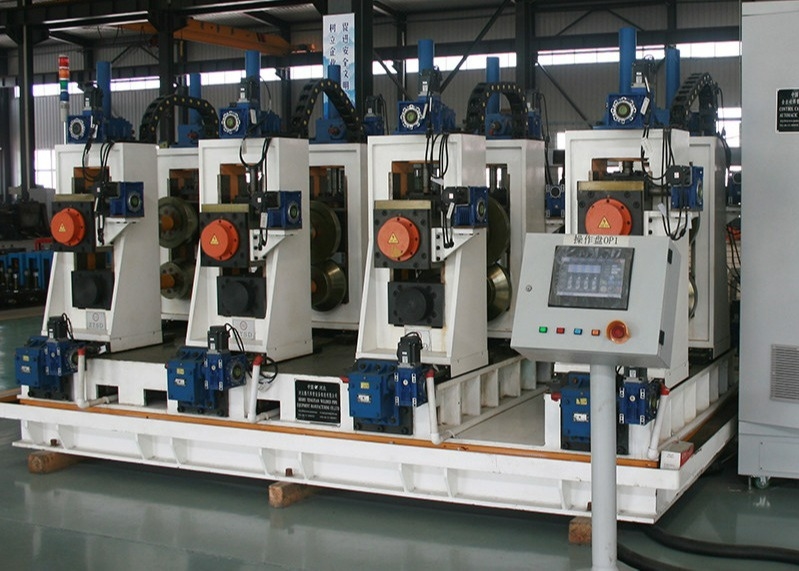

Bu ekipman, uluslararası pazarın gereksinimlerini karşılamak için firmamızın LW serisi ünitesine göre FF şekillendirme teknolojisi ile birlikte otomatik kare ve dikdörtgen boru değirmen hattını geliştirdi.
Silindirin ayarını bitirmek için çok kısa bir süre içinde, ürünleri değiştirirken silindir değiştirme süresini aşırı kısaltın, böylece verimliliği artırın ve üretim maliyetini azaltın;
Ekipmanın, borunun farklı özelliklerini üreten bir takım kombine kalıp kullanması nedeniyle, yalnızca ayarlamanız gerekir, değiştirmeye gerek yoktur, silindir tasarruf oranı %90'ın üzerindedir, böylece silindirin maliyetini düşürür;
Ekipmanın motor otomatik ayarını benimsemesi nedeniyle, işçi sayısını azaltmak, işçilik maliyetlerini düşürmek, işçilerin emek yoğunluğunu azaltmak, işçilerin çalışma ortamını iyileştirmek;
Ekipmanın çalışması basittir, sadece üretimdeki tüplerin boyutunu ve duvar kalınlığını bilmeli, ardından arayüze girmelisiniz, otomatik olarak ayar yapacak, böylece hata ayıklama personelinin teknik gereksinimleri daha düşük seviyelerde olacaktır.
Otomatik ayarlama ile, ruloyu değiştirirken alet girişini ve ekipmana verilen hasarı azaltın, ekipmanın hizmet ömrünü artırın.
Kompozit rulonun yapısı nedeniyle, orijinal hat teması yerine rulo ve şerit arasındaki nokta teması, rulo aşınmasını azaltır ve rulonun hizmet ömrünü uzatır.
U, C kesit çeliği vb. gibi soğuk bükme çeliğinin belirli bir spesifikasyonunu üretebilir, ürünün genişliği ve yüksekliği sonsuz olarak ayarlanabilir.
Tip |
Özellikler (mm) |
Kalınlık (mm) |
Ürün Standardı |
Malzeme |
Kare içi boş çelik kesit |
30x30-120x120 | 2.0-6.0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
Dikdörtgen içi boş bölüm çelik |
30x50-100x140 | 2.0-6.0 | ||
soğuk açma çelik bükmek |
Yükseklik Maks 50
Genişlik Maks 150 |
2.0-6.0
|
Tek Mandrel Hidrolik Açıcı
Açıcı esas olarak tabandan oluşur, koni başlığını, hidrolik sistemi, hidrolik freni artırır ve konsol tipi tek tambur, akonik kafa, bir çevrimiçi; Hidrolik artışlar, hidrolik fren.
bobinin dış çapı | Φ1000-2000mm |
bobin kimliği | Φ520-610mm |
şerit genişliği | 100-480mm |
şerit kalınlığı | 2.0-6.0mm |
Şerit ağırlığı | Max8T |
Genişletme Türü | Hidrolik genişletme |
Kırmak | Hidrolik sürüş |
Bu ünite, bobin açıcı ünite bobini çalışma yerine getirdikten sonra yeni bobin çelik kafa beslemesini düzleştirici üniteye yönlendirmek için kullanılır.
elektrik motoru gücü: 1.5KW
işlem basıncı: 7Mpa
hızı azalt :BW17-4
Bu ünite esas olarak şerit çeliğinin başını ve izini düzleştirmek ve şerit çeliğinin kesme kaynağında düz ve düz olmasını sağlamak için bir sonraki adım kesme ve kesme kaynağına hazırlanmak için kullanılır.
düzleştirici seviyesi ve presleme yeteneği:
düzleştirici ve presleme rulosu Çap:Φ180
düzleştirici rulo Çapı:Φ120
düzleştirici seviye hızı:11m/dak
ayar hızının stili: ayar hızının derecesi yok
yapı stili: presleme ve taşıma, beş rulo düzleştirici ünitesi
yukarı ve aşağı tarzı: hidrolik sistem
düzleştiricinin genişliği: 100-480mm
düzleştirici kalınlığı: 2.0-6.0mm
hidrolik silindir çalışma basıncı: 7Mpa
elektrik motoru gücü: 22KW
Otomatik Kesme & Kaynak Makinası şeritlerin düzensiz uçlarını kesmek ve daha sonra şeritleri kaynak yaparak birbirine bağlamak için kullanılır.
şerit genişliği | 100-480mm |
Kaynak kalınlığı | 2.0-6.0mm |
Kesme Tipi | Hidrolik |
Kaynak Modu | Otomatik |
Bu ünite, malzeme basma ve taşıma cihazı, akümülatör montajı, malzeme taşıma ünitesi, elektrik kontrol ünitesini içerir.
Ana çerçeve, elektrik motoru, fren ünitesi, hız düşürme hızının dönme yönü aktarma güç aksı, pres ve taşıma rulosu, kılavuz rulonun basınçlı hava sistemi, denetlenen hız birimi;şerit çeliği akümülatöre besleyebilir ve taşıma hızı bilgisini elektrik kontrol sistemine aktaracağı ortalama süreler, malzemeyi bu birime taşımayı durdurmak istediğimizde, elektrik motoruna yuvarlamayı durduracak ve malzeme rulosunu presle taşıyacaktır. kırmak ve ayrıca elektrik motorunu taşımak için hızı ve birim taşıma malzemesi hızını ayarlayabilir.
(2) Akümülatör çerçevesi montajı: elektrik motorunu, çerçeveyi, iç daire rulosunu, dış daire rulosunu ve basınç rulosunu içerir.Pres&taşıma ünitesinden şerit çelik malzemeyi depolamak için kullanılabilir ve merkez gönderme malzemesi rulosundan çekilebilir.
(3) Gönderilen malzeme cihazı: çerçeveyi, kılavuz yön rulolarını, yüksek veya alçak yerin kılavuz rulosunu içerir.Şerit çeliği şekillendirme sistemine taşıyabilir ve yürütülen malzeme hızı bilgisini elektrik kontrol cihazına gönderebilir.
(4) teknik parametreler:
çalışma stili: Sabit daire
Avantajı: depolama malzemesi daha fazla, çelik yüzey sıyırmak için darbe yok.
çelik bobin kalınlığı: 2.0-6.0mm; genişlik: 100-480mm
malzeme taşıma hızı: Vmax=120m/dak
hidrolik yağ basıncı: 7Mpa
basın ve taşımanın doğrudan elektrik motoru gücü: 45KW
akümülatör çerçevesinin elektrik motoru: 90KW
Besleme silindirinden oluşur, Otomatik merkezleme cihazı,Pasif tesviye standı, Yatay rulo standı (P1), Dikey rulo standı (L1),Yatay rulo standı (P2),Dikey rulo standı (L2),Yatay rulo standı (P3),Yatay rulo stand (P4) , Dikey rulo standı (L3), Yatay rulo standı (P5), Yatay rulo standı (P6), Yatay rulo standı (P7) Dikey rulo standı (L3), Üç boş kavisli çerçeve, kaynak yönü, beş rulo ekstrüzyon, çapak kesme, çapak temizleme sistemi iki sehpa, döner ışık sehpası, soğutma sistemi, boyutlandırma dikey rulo sehpa (DL1), dört tekerlekli sehpa (F1), dört tekerlekli sehpa (F2),4 tekerlekli şasi (F3), dört tekerlekli şasi (F4), Türk kafası (C2), elektrik kontrol sistemi vb.
Soğuk testere, üretim borusundaki ana ekipmandır ve her türlü çerçeve borusunu otomatik olarak hassas bir şekilde kesmek için kullanılır.Yüksek doğrulukta STD kontrol sistemi ve makine sistemi kullanma ile ilgili olarak, bu ünite tam olarak boyut avantajına sahiptir ve makine aktarımı en iyi avantajı sağlar, bu nedenle Çapaksız hızlı yetenek ve doğru işleme bu birim avantajıdır.
borunun boyutu |
30x30-120x120mm 30x50-100-140mm |
boru ağırlığı | 2.0-6.0mm |
Sabit Kesme uzunluğu | 4~12m |
Kesme Doğruluğu | 0~3 mm |
Testere bıçağı kesme motoru |
Frekans dönüştürme motoru 15kW 2 takım |
Taşıma sürüş motoru | Servis motoru 45kW |
Besleme motoru | Servis motoru 5.5KW |
Hız kesmek | Max.60m/dak |
Tüp Sıkıştırma tipi | Pnömatik |
Malzeme :Cr12Mo1Vi1 Yüksek mukavemet, iyi aşınma direnci
