Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Hammaddenin verim gücü: | σs≤340Mpa | Hammaddenin çekme mukavemeti: | σb≤520 Mpa |
---|---|---|---|
Kalınlık: | 1.5-6.35mm | Max. Maks. Alan sayısı Production Speed Üretim Hızı: | Maks.55m/dak |
dikdörtgen:: | 100*50-200*150mm | Boru ölçü aralığı: | Ø88.9-219,1 mm |
Garanti: | Bir yıl | Kaynak tipi: | Yüksek Frekanslı Kaynak |
Vurgulamak: | düşük alaşımlı çelik erw boru makinesi,düşük alaşımlı çelik erw boru fabrikası,1.5mm erw boru makinesi |
BEN. bengiriş

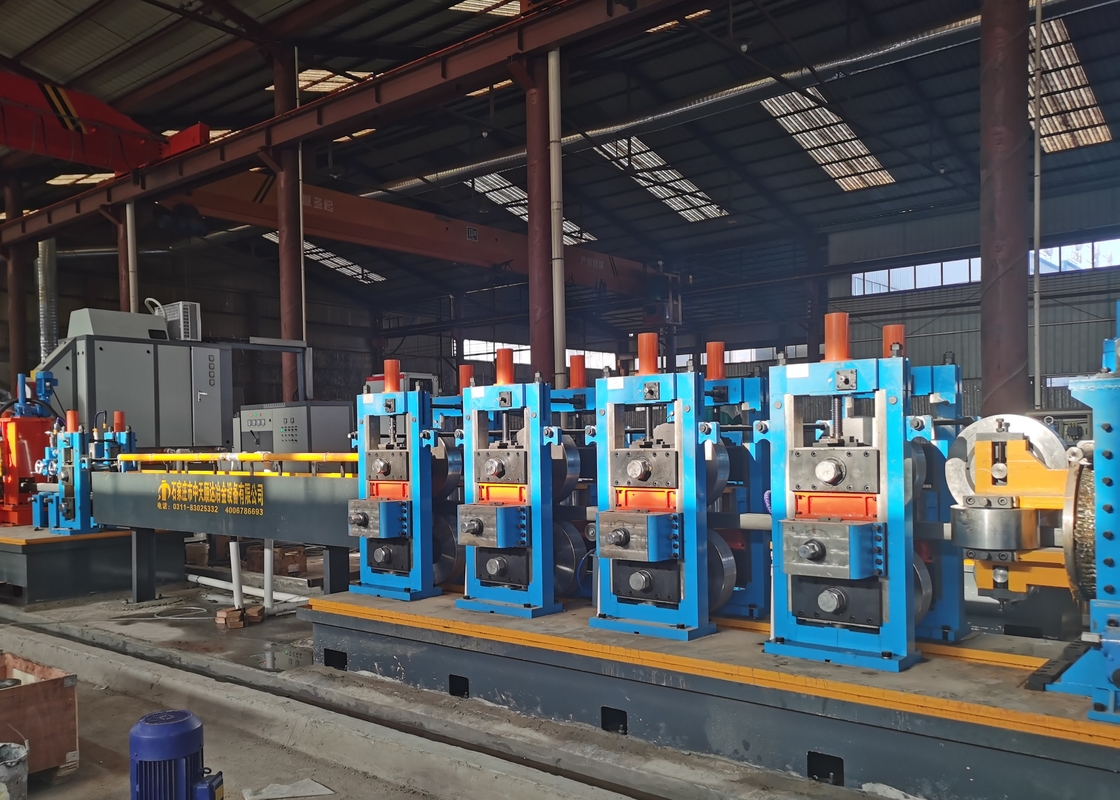

HG219yüksek frekanslı boru değirmeni hattı, ana olarak Elektrikli Kaynak Borusunu işlemek için kullanılır, Boru Çapı Φ88.9-Φ219.1 mm'dir ve Boru Kalınlığı elektrikli kaynak borusunun 1.5-6.35 mm'sidir ve aynı zamanda proses yazışması farklı şekilli borudur. .Bu Boru değirmeni Hattı, birçok işçiden tasarruf etmek için temel otomatik işlemeye kavuştu ve Japonya'dan ithal edilen Changchun / Çin üretimi olan Japonya'nın Boru Değirmen Hattına tasarımı taklit etti.Bu Boru Değirmen Hattı için yapılan doğruluk açısından, sadece 168 tipi Yüksek Frekanslı Boru Değirmen Hattı için en iyi kalite değil, aynı zamanda rakamdır.
benBEN. Ttemel işleme terimleri
(1) şerit çelik
YB189-64 standardına uygun olmalıdır.
(2)düşük karbonlu çelik, düşük alaşımlı çelik;δb≤520Mpa; δs≤340Mpa
(3) Açma bobini
İç çap Φ500-Φ600mm
Dış çap Φ1000-Φ2000mm
Bobin ağırlığı ≤12000Kg
(4) Makine ve elektronik: yaklaşık 1000KW.
Yüksek frekanslı Kaynakçı: 500KW
(5) Basınçlı hava kapasitesi:6m³/m,0.4-0.6Mpa
(6) İşyeri ve elektrik gücü:
Yüksek frekanslı boru haddeleme hattının montaj atölyesi için çalışma yeri 6M'den yüksek olmalıdır, yani yerden gökyüzü transfer makinesine olan mesafe, atölye açıklığı 18 M, uzunluk 120 M, yan yana çekme setleri Gökyüzü transfer makinesi 15 ton ve 10 ton dahil.
benII. Çalışma süreci:
çelikten bobine → bobin açıcı → uç düzleştirici → düzleştirici → kesme kaynakçı → depolama malzemesi birimi → şekillendirilmiş, kaynak, soğutma, doğru boru Çapı.boyut → doğru boru uzunluğu boyutu, kesme → muayene → paket.
benV.Pekipmanın işleme kapasitesi:
Yuvarlak: Φ88.9-219.1mm;
Meydan: 70*70-170*170mm
dikdörtgen: 100*50-200*150mm
Kalınlık: 1.5-6.35mm
Maks.Üretim Hızı: Maks.55m/dak
V. Tboru fabrikası hattı ünitesinin ana parametreleri:
Bobin araba
Bobin arabası, hidrolik silindir, elektrik motoru, hız nehir çerçeve ünitesini azaltma, bobin makine ünitesi seviyesini hareket ettirme çerçevesi, elektrikli bobinleme makinesini hareket ettirme, hız motorunu düşürme veya dişli ünitesini azaltma, bobin makine ünitesini hidrolik silindirle yukarı kaldırma dahil olmak üzere ana , hidrolik yağ basıncı 7 Mpa'dır ve hidrolik silindirin dönüşü 400 mm'dir ve hidrolik silindirin hareketi elektrik rota anahtarı ile kontrol edilmelidir.
açıcı
açıcıtek mandrel yapısındadır.İki ana bölümden oluşur: ana gövde ve sabit taban.Ana gövde, mandrellerin genişleme, büzülme ve frenleme ihtiyaçlarını karşılamak için pnömatik sistemle donatılmıştır.
bobinin dış çapı | Φ1000-2000mm |
bobin kimliği | Φ500-600mm |
şerit genişliği | 270-700mm |
şerit kalınlığı | 1.5-6.35mm |
Şerit ağırlığı | maks12T |
Genişletme Türü | hidrolik genişletmek |
ara | Pnömatik sürüş |
Düzleştirici ünitesi:
Bu ünite, bobin açıcı ünite bobini çalışma yerine getirdikten sonra yeni bobin çelik kafa beslemesini düzleştirici üniteye yönlendirmek için kullanılır.
Elektrik motoru gücü: 3KW
İşlem basıncı: 7Mpa
Hızı azaltın: BW17-2
Düzleştirici ünitesi
Bu ünite esas olarak şerit çeliğinin başını ve izini düzleştirmek ve şerit çeliğinin kesme kaynağında düz ve düz olmasını sağlamak için bir sonraki adım kesme ve kesme kaynağına hazırlanmak için kullanılır.
Düzleştirici seviyesi ve presleme yeteneği:
Ayar hızının stili: Ayar hızının derecesi yok
Yapı stili: Basma ve taşıma, Beş rulo düzleştirici ünitesi
Yukarı ve aşağı tarzı: Hidrolik sistem
Düzleştiricinin genişliği: 270-700mm
Düzleştirici kalınlığı: 1.5-6.35mm
Hidrolik silindir çalışma basıncı: 7Mpa
Elektrik motoru gücü: 15KW
Alın Kesme ve Kaynakçı
Kesme kaynak makinesi, boru değirmeni hattı ekipmanı için önemli bir ünitedir ve ana, normal olmayan şerit çelik kafasını veya denemeyi kesmek için kullanılır ve ardından işleme devam etmesini sağlamak için son şerit çelik denemesini bir sonraki şerit kafasına bağlar.
Güç: Hidrolik güç
Kesme kalınlığı: 1.5-6.35mm
Genişlik: 270-700mm
Çalışmanın hidrolik yağ basıncı: 7Mpa
Kesme için hidrolik silindir çalışma basıncı: 14Mpa
Yatay Spiral Akümülatör 6 milyon
Bu ünite, malzeme basma ve taşıma cihazı, akümülatör montajı, malzeme taşıma ünitesi, elektrik kontrol ünitesini içerir.
Ana çerçeve, elektrik motoru, fren ünitesi, hız düşürme hızının dönme yönü transfer güç aksı, pres ve taşıma rulosu, kılavuz rulonun basınçlı hava sistemi, denetlenen hız birimi;şerit çeliği akümülatöre besleyebilir ve taşıma hızı bilgisini elektrik kontrol sistemine aktaracağı ortalama süreler, malzemeyi bu birime taşımayı durdurmak istediğimizde, elektrik motoruna yuvarlamayı durduracak ve malzeme rulosunu presle taşıyacaktır. kırmak ve ayrıca elektrik motorunu taşımak için hızı ve birim taşıma malzemesi hızını ayarlayabilir.
Elektrik motorunu, çerçeveyi, iç daire rulosunu, dış daire rulosunu ve basınç rulosunu dahil edin.Pres&taşıma ünitesinden şerit çelik malzemeyi depolamak için kullanılabilir ve merkez gönderme malzeme rulosundan çekilebilir.
Çerçeveyi, kılavuz yön rulolarını, yüksek veya alçak yerin kılavuz rulosunu dahil edin.Şerit çeliği şekillendirme sistemine taşıyabilir ve yürütülen malzeme hızı bilgisini elektrik kontrol cihazına gönderebilir.
(4) Teknik parametreler:
Çelik bobin kalınlığı: 1.5-6.35mm
Genişlik: 270-700mm
Dış çap: 8000mm
Taşıma malzemesi gidiş hızı: Vmax=100m/dak
Basın ve taşımanın doğrudan elektrik motoru gücü: motor 45KW
akümülatör çerçevesinin elektrik motoru: motor 75KW
Şekillendirme & Sboyutlandırmak
Biçimlendirme ve boyutlandırma ünitesi, boru fabrikası hattının hayati ekipmanıdır.Bu birim, rulo çerçeve teorisine uyar.Bu birime bir miktar şerit çeliği taşıyan temassız kaynak ile bazı spesifikasyonlu çelik boruları işlemeye devam edebilir ve çerçeve rulosunu ham çerçeve borusuna geçirmesine izin verebilir ve ardından elektrik sıvısını boru kaynak yüzeyinde birlikte alabilir. Presleme rulo kaynağı ile boru sıcaklığını kaynağa uyacak şekilde daha yüksek işlemden geçirin ve ardından soğuduktan sonra, talep borunuz nedir ürüne boyutlandırma ve düzleştirici oluşturun.
Boru OD'si Oluşturma. |
Tur:Φ88.9-223mm; Kare:70*70-170*170mm Dikdörtgen:100*50-200*150mm |
Boru Et Kalınlığının Oluşturulması | 1.5-6.35mm |
Şekillendirme hızı | Max.50m/dak |
Numara.standların oluşturulması, yatay | 7 |
Numara.standların oluşturulması, dikey | 9 |
Kılavuz Rulo Standı | 1 |
Rulo Standı Sıkıştırın | 1 |
Taşlama Rulo Standı | 1 |
Frez Kazıma Kesici | 2 Takım |
Boyutlandırma standı sayısı, yatay | 5 |
Numara.boyutlandırma standları, dikey | 5 |
Türk Başı | tek kafa ile 4 takım |
Mil çapı.ve yatay rulo stand malzemesi | Φ120mm, Malzeme 40Cr |
Mil çapı.ve Dikey rulo stand malzemesi | Φ70Malzeme 40Cr |
Ana AC Motor |
şekillendirme: 160kw Boyutlandırma: 200kw |
freze testeresi
Soğuk kesme testeresi, kaynaklı boru endüstrisinde gelişmekte olan bir çevrimiçi kesme teknolojisidir.Başlıca özelliği soğuk öğütme prensibini benimsemesidir.Kesimden sonra boru ucu düz ve çapaksız.Yüksek işleme gereksinimleri olan uygulamalar için ikincil kesmeye gerek yoktur.Ek olarak, benimsenen servo takip sabit uzunluklu izleme teknolojisi nedeniyle, kesme uzunluğu doğruluğu, sıradan bilgisayarlı uçan testerelerinkinden daha yüksektir.Üretim sürecinde toz ve gürültü kirliliği önemli ölçüde azalır.
Tüm sistem Siemens tam dijital hareket kontrol sistemi Simotion ve Profinet ağ kombinasyonunu, 10 "dokunmatik ekran giriş sistemi parametreleri aracılığıyla tüm ağ kontrolü aracılığıyla servo motoru benimser, sistem çalışma parametreleri açık ve doğrudur ve gerçek zamanlı kayıt sistemi alarm bilgileri. Testerenin taban çelik levhası, temperlemeden sonra kaynaklanır ve işlenir.Hareketli parçaların tümü lineer lineer kılavuz ray ve bilyalı vida ile tahrik edilir.Kendi yağlama sistemine sahiptir.Tüm uçan testere makinesi istikrarlı ve güvenilirdir ve elektrik kontrolü sistem gelişmiştir.
Birim oluşturma yöntemi: alt satır oluşturma/merkez oluşturma
Maksimum lineer hız: 55 m/dak.
Kesme uzunluğu aralığı: 4 ~ 12 metre
Kesme uzunluğu doğruluğu: ±1.5mm (Hat hızı dalgalanması %2'yi geçmez)
Ana kontrolör: Siemens Simotion D435-2
Kontrol ağı: ProfiNet
Genişletme G/Ç: ET-200SP
600KW Yüksek Frekanslı Kaynakçı
Nominal güç: 600kW
otomatik çelik boru paketleme ve paletleme makinesi
Otomatik çelik boru paketleme ve paletleme makinesi, kaynak boru üretim hattının sonunda kaynaklı borunun toplanmasını ve istiflenmesini otomatik olarak tamamlamak, otomatik olarak sorunsuz çalışmak, emek yoğunluğunu azaltmak, üretim hattının otomasyon derecesini iyileştirmek için kullanılır. ve üretim verimliliğini etkin bir şekilde geliştirmek.Aynı zamanda, darbe gürültüsünü azaltabilir, çarpma yaralanmasını ortadan kaldırabilir, ürün kalitesini iyileştirebilir, üretim maliyetini azaltabilir ve gizli güvenlik tehlikesini ortadan kaldırabilir.
Rulman
Malzeme: Cr12
Silindirin sertliği: HRC58-62
Söndürme sertleşmesinin derinliği: ≥ 10mm
Yüzey pürüzlülüğü: Ra≤0.8um
