Kalınlık 4.0-12mm için Kare Boyut 70x70-200x200mm Erw Tüp Değirmen Makinesi

Kalınlık 4.0-12mm için Kare Boyut 70x70-200x200mm Erw Tüp Değirmen Makinesi
Kalınlık 4.0-12mm için Kare Boyut 70x70-200x200mm Erw Tüp Değirmen Makinesi Kalınlık 4.0-12mm için Kare Boyut 70x70-200x200mm Erw Tüp Değirmen Makinesi

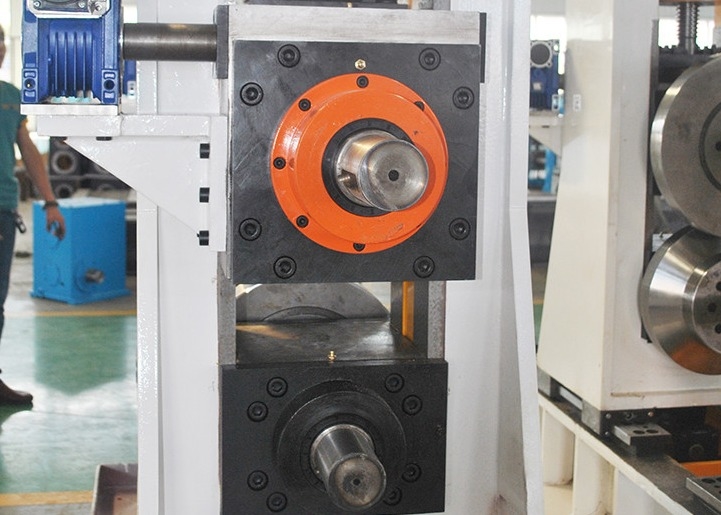

Büyük resim :  Kalınlık 4.0-12mm için Kare Boyut 70x70-200x200mm Erw Tüp Değirmen Makinesi

Ürün ayrıntıları:
Menşe yeri: hebei
Marka adı: Tengtian
Sertifika: CE, ISO9001, BV
Model numarası: F200x200
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: Negotiate
Ambalaj bilgileri: Su geçirmez ve Denize Uygun ambalajı ihraç edin.
Teslim süresi: 60 iş günü
Ödeme koşulları: L / C, T / T
Yetenek temini: 50 takım / yıl
Detaylı ürün tanımı
Hammaddenin verim gücü: σs≤345Mpa Hammaddenin çekme mukavemeti: σb≤560 Mpa
Koşu hızı: 4.0-12mm çelik şerit genişliği: 270-800mm
boru boyutu aralığı: kare boru: 70x70—200x200mm Garanti: bir yıl
Kaynak tipi: Yüksek Frekanslı Kaynak Hız: 20-40m/dak
Vurgulamak:

kare erw boru değirmen makinesi

,

200x200mm erw boru değirmen makinesi

,

hassas boru haddehanesi

Kalınlık 4.0-12mm için Kare Boyut 70x70-200x200mm Erw Tüp Değirmen Makinesi 0

  • :Ana ekipman tanıtımı
  • araba yükleme





Yükleme arabası, çelik bobini yükleme konumundan bobin açma konumuna getirmek için kullanılır. Aynı zamanda çatı katı yağ silindiri, böylece çelik bobin iç deliği, bobin açıcı geriliminden sonra, bobin açıcının konisine doğru bir şekilde ayarlanır, orijinaline geri itilir. konum.







  • Tek koni Hidrolik Açıcı



teknik parametreler

bobin çıkış çapı:Φ1200-Φ2000mm

bobin genişliği: 270-800mm

bobin maksimum ağırlık: 16Ton

Temel hareket mesafesi: 200mm

Tek milli hidrolik genleşme ve büzülme tipi makara, silindir kayar blok tipi, destekli, çift diskli fren, iki fren,

Tambur çapı: Φ508 mm -Φ760 mm, bobin açma makinesi yatay kontrol fonksiyonuna sahiptir, toplam genişlik yönünü ayarlayabilir.

AC motor gücü ile mil sürücüsü: 3kw

Debriyaj cihazı ile, hidrolik debriyaj

bobin açıcı kurşun hızı: 5,3 m/dak

Genişletme kafası ilerleme ve geri çekilme silindiri: 1 set, sistem basıncı: 12Mpa

Genleşme silindiri: 1 takım, sistem basıncı: 12Mpa





  • düz kafalı makine





Ekipman, kurşun çelik şeridin düzleştiriciye düzgün bir şekilde yerleştirilmesi için kullanılır. Basınç kolu, kürek kafası bileşimi vardır.

(1) Ekipman, kurşun çelik şerit için düzleştiriciye sorunsuz bir şekilde kullanılır.

(2) Basınç kolu, kürek başlığı bileşimi vardır.Portal tipi, yukarı ve aşağı bobin açma

(3)Kol yağ silindirini basılı tutun: Φ160, kol kılavuz silindirini basılı tutun: Φ90

(4) Kol motorunu basılı tutun: 2.2kw, 380V, 60Hz



  • tutam tesviye makinesi





1.Bu makine, çelik şerit başını ve ucunu tesviye etmek için kullanılır. Kesme ve kaynakçı için kolaylaştırır.

2.Bu makine, çelik şerit başını ve ucunu tesviye etmek için kullanılır, kesme ve kaynakçı için kolaylaştırır.

3. Tesviye motoru: 22KW

4.Pinch rulo çapı:Φ210x900mm, rulo malzemesi:40Cr, Y-HGI-E125/90X150-LF3-HL1

5. Tesviye rulo çapı:Φ160x900mm, rulo malzemesi:40Cr, Y-HGI-E160/100X150-LF3-HL1

6. Tesviye genişliği: 270-800mm

7.Pinch / Tesviye kalınlığı: 4-12mm

8.Pinch / tesviye Hızı: 0-11M / Min



  • otomatik kesme ve kaynakçı:





Çelik uç kafasının kesilmesi ve kaynaklanması için kullanın ve boru değirmeninin sürekli ürününü sağlayın.

çelik şerit kalınlığı: 4.0-12mm

çelik şerit genişliği:270-800mm

çelik şerit gücü: σb≤520Mpa;σs≤350Mpa

kesme tipi: hidrolik

sıkıştırma tipi: hidrolik

kaynak tipi: motor tarafından

hidrolik çalışma basıncı: 10Mpa





  • yatay akümülatör





Bu makine, kesme kaynakçısı ve ana bilgisayar (ebatlandırma değirmeni) arasındadır, bir şerit çelik rulosu kullanıldıktan sonra, bir sonraki rulo şeritten önce, ana makinenin (şekillendirme boyutlandırma değirmeni) ) sürekli üretim ve yeterli şerit çelik depolayın.



Bu ünite, malzeme basma ve taşıma cihazı, akümülatör montajı, malzeme taşıma ünitesi, elektrik kontrol ünitesi gibi ana unsurları içerir.

Bas ve Taşı malzeme cihazı: Ana çerçeve, elektrik motoru, fren ünitesi, azaltma hızının çemberleme yönü aktarma gücü aksı, pres ve taşıma rulosu, kılavuz rulonun basınçlı hava sistemi, denetlenen hız birimi;şerit çeliği akümülatöre besleyebilir ve taşıma hızı bilgisini elektrik kontrol sistemine aktaracağı ortalama süreler, malzemeyi bu birime taşımayı durdurmamızı istediğimizde, elektrik motoruna yuvarlamayı durduracak ve malzeme rulosunu basıp taşıyacaktır. kırmak ve ayrıca elektrik motorunu taşımak için hızı ve birim taşıma malzemesi hızını ayarlayabilir.

Akümülatör çerçevesi montajı: elektrik motorunu, çerçeveyi, iç daire rulosunu, dış daire rulosunu ve basınç rulosunu içerir.Pres&taşıma ünitesinden şerit çelik malzemeyi depolamak için kullanılabilir ve merkez gönderme malzeme rulosundan çekilebilir.

Gönderilen malzeme cihazı: çerçeve, kılavuz yön ruloları, yüksek veya alçak yerin kılavuz rulosunu içerir.Şerit çeliği şekillendirme sistemine taşıyabilir ve yürütülen malzeme hızı bilgisini elektrik kontrol cihazına gönderebilir.





  • şekillendirme ve boyutlandırma değirmeni:

7.1 tesviye makinesi

İşlev: şekillendirmeden önce çelik levhayı tesviye etmek.

Yapı: 5 rulo tesviye, pasif tesviye, asansör kullanımı sonsuz dişli.

2:Φ210*900mm,42GrMo;160*110,14Mpa,

2 rulo tutam ve besleme, tesviye rulo çapı:Φ210*900mm, malzeme:42GrMo,

alt rulo düzeltme, hidrolik silindir ile mesafeyi ayarlayın, yağ silindirine basın: 160 * 110,

sistem basıncı: 14Mpa, tesviye makinesinden önce ve sonra çift dikey rulo cihazı ile.



7.2 Şekillendirme makinesi

Şerit, katı bükme şekillendirme alanı, boş bükme şekillendirme alanı, kılavuz kaynak alanı ve bitirme ve boyutlandırma alanından oluşan ideal şekle ulaşmak için rulo şekillendirme ile oluşturulur.Kalıplama yöntemi: doğrudan kare

7.2.1 tesviye standı parametreleri



Stand yapısı: Dört rulolu standın silindirleri ayrı ayrı ayarlanır



Stand malzemesi: ZG310-570 veya Q345B kaynağı

evrensel stand parametreleri



Stand malzemesi: ZG310-570 veya Q345B kaynağı

7.2.3 Boş kavisli stand



Stand malzemesi: ZG310-570 veya Q345B kaynağı



Yatay rulo çapı: Φ200 mm, yatak deliği çapı: Φ180 mm, malzeme: 42CrMo, Temperleme işlemi HB220-290-55.yüzey sertleştirme işlemi HRC45-55, Boyutsal doğruluk Φ 200 f6 (0.05-0.08) 1,6 yüzey pürüzlülüğü

Üst rulo çapı:Φ100mm



Üst şaft yok, iki takım destek yan silindiri, yan silindirin altındaki destek silindiri, destek silindirinin yüksekliği ayarlanabilir.



Destek rulosu mil çapı:Φ110mm

7.2.4

Dikey rulo çapı:Φ110mm



Motoru aç ve kapat: 5.5kw



Sıkma silindiri standı beş silindirli bir yapıdır, alt silindir silindirik bir silindirdir ve silindiri tamir ettikten sonra silindir yuvasının yüksekliği bir yastık eklenerek ayarlanır. Rulo içine monte edilmiş yataklı iki yan stand silindiri, çift destekli rulo koltuk tipi, her iki taraftaki stand silindirlerinin açıklıkları sırasıyla iki motorla ayarlanır. Üst silindir 2 set ile donatılmıştır.Üst silindir ayrı ayrı yükseltilip alçaltılır ve ayrı ayrı ayarlanır.Elektrik ayarı benimsenmiştir. Ekstrüzyon silindiri kapalı yapıyı benimser ve farklı özelliklerin konumu ayarlanabilir. Yan rulo içe 1 derece eğim, gücü mümkün olduğunca küçük karşılama öncülüğünde yan rulo.



Stand çift bıçaktır, dönüşümlü veya aynı anda kullanın, kesiciyi değiştirmek için durmayın



Dış hurda: çapak sarma cihazlı çift planya tipi; Hidrolik silindir kullanarak planya kaldırma, hızlı bir şekilde yukarı ve aşağı ince ayar yapabilir; Dış çapak bıçağı, operasyona yatay olarak ayarlanabilir; Daha düşük bir destek silindiri cihazı sağlanır.



Kaynak yüzeyi düzleştirme eylemi, iki silindirli tip, pasif, alt silindirin yükseklik ayarı ile alt silindirin yüksekliği silindiri değiştirmeden ürün özelliklerini değiştirir.



İşlev: Şekillendirme bölümüne daha fazla yuvarlanmak ve düzleştirmek için çelik boruyu oda sıcaklığına soğutun. Su geçirmez kapak ekleyin.



Ürünü uygun şekle sokun ve düzeltin.



Şekillendirme ünitesi, hem üst hem de alt şaft aktif olmak üzere dört kademeli eksenden oluşur.İki dc 160KW motor sırasıyla redüktör, dişli kutusu ve üniversal mil tarafından tahrik edilir ve silindirler kademelidir





Çalışan çelik boruyu aşağıdaki salgı tablosuna kesin.



Sürekli çalışan hadde, çelik boruyu uçan testereye teslim ettiğinde, testere arabası boru hızı, kelepçe bloğu kelepçeleri ve testere bıçağı dönüşü ile döner tabla üzerine kurulu iki testere kesme sistemi ile takip eder ve senkronize olur. besleme ac servo motorun tahriki altında radyal besleme. Bu sırada döner tabla da döner ve testere kesme sistemi döner tabla ile kendi beslemesi arasında bileşik hareket yapar ve çelik boruyu kesit şekli yolu boyunca keser. sonra sistemler yerine oturur ve bir sonraki çalışma döngüsünü bekler. Kesme beslemesi kutupsal koordinat tipini kullanır.



Gövde sistemi, testere makinası, tahrik sistemi, döner disk sistemi, besleme sistemi, jig, silindir cihazı, hız ölçüm cihazı, hidrolik sistem, kontrol sistemi

temel parametreler:

kare boru boyutu: 70x70--200x200mm

çelik şerit kalınlığı:4~12.7mm



Çelik şerit malzemesi: karbon çeliği, Ön galvanizli sıcak haddelenmiş şerit, soğuk haddelenmiş şerit



Kesim uzunluğu: 4-12m



Kesim doğruluğu: ≤2mm



Kesme tipi: çift testere bıçağı, freze kesimini döndürün



İzleme hızı: tüp mili l (20-40m/dak) ile aynı



Ekipman işlevi: otomatik, manuel, Kısa boy kesme işlevine sahiptir

Kısa uzunluk 6m'den büyük.



Kontrol tipi: siemens AC servo konumu



Besleme yönü: müşteri ihtiyacına göre



Kesme motoru: servo AC14kw



Besleme motoru: servo motor AC3.5kw bir set,

Tahrik motoru: DC45KW



Kelepçe tipi: hidrolik



Tavlama işlemi ile testere yatağı, testere makinesi, döner disk sistemi ve kesme sistemi.



Kılavuz satır miktarı 4, Tayvan shangyin markası veya Nanjing





elektrik parametreleri:



dokunmakekran

HMI 1 Siemens



hareketkontrolör

PLC 1 Siemens
Rulmanlar     NSK/SKF



Ana elektrik bileşenleri

    Siemens
 hidrolik kapak
sıvı yağ pompa
sıvı yağ silindir





9)Otomatik paketleme makinesi



NUMARA. İSİM MİKTAR NOT
1 Kusur Toplama Platformu 2 milyon Makara seti artı pnömatik güçlendirici itme malzemesi
2 Bitmiş ürün hareketi 4AYARLAMAK Hız düşürme modeli K67 (KONE) Servo motor 4.4KW (Japonya Yaskawa)
3 Katman depolama platformu 8AYARLAMAK Silindir seti, su verilmiş ve temperlenmiş
4 Katman itici 4 TAKIM pnömatik
5 Katman dağıtım mekanizması 4AYARLAMAK Redüktör modeli K77 (KONE) Servo motor 4.4KW (Japonya Yaskawa)
6 paletleme gövdesi 1AYARLAMAK

İki WPS155 servo motor 4.4KW2 takım

(Yaskava)

7 taşıma silindiri 1AYARLAMAK DXY22 frekans dönüştürme 4KW 112M-4Siemens Bader
8 paketleme makinesi 4AYARLAMAK Su kontrol fonksiyonu ile
9 Transfer zinciri 4 TAKIM vurgu sistemi ile
10 Hidrolik istasyon 2 takım
11 Elektrik kontrol kabini 1AYARLAMAK
12 Testereden sonra rulo 40 milyon

İşlev açıklaması:

  • Sayma, paletleme:Çelik boru sayısı belirtilen sayıya ulaştıktan sonra, tüm çelik boru tabakası, istifleme tamamlandıktan sonra, set paket tipine göre katman enayi mekanizması tarafından malzeme çerçevesine gönderilecektir, istifleme tamamlandıktan sonra, tüm çelik boru paketi paketleme rafına taşınacaktır.
  • çemberleme:Paket transfer makarası tablası başlatılır ve tüm çelik boru paketi paletleme istasyonundan çıkarılır ve çemberleme istasyonuna aktarılır;otomatik paketleme ve manuel kaynak yapılır ve aynı zamanda su kontrol edilir.
  • çapraz:Yan silindirler açılır ve demetlenmiş çelik borular çıkarılır.Ağırlık ölçüm konumuna ulaşın.
  • Çevrim:Çelik boru paketinin tamamı çıkarıldıktan sonra, kaldırma platformu alıcı konumuna geri döner ve bir sonraki çelik boru paketinin istiflenmesini bekler.Her bir çelik boru paketi arasındaki istifleme bağlantısı, işin sürekliliğini sağlamak için kesintisiz yerleştirme gerçekleştirir.

Elektrik kontrolü PLC program kontrolünü benimser, dokunmatik ekran (PLC Alman Siemens'i benimser), insan-makine diyaloğunu gerçekleştirir, manuel ve otomatik arasında serbestçe geçiş yapabilir ve elektrikli bileşenler Delixi markasını kullanır.Programda sadece katman başına çelik boru sayısını, her bir çelik boru demetinin katman sayısını ve gerekli parametreleri girmeniz yeterlidir.Ayarlamadan sonra, balya makinesi gerekli komple çelik boru paketini otomatik olarak istifleyecektir.







10) silindir Cr18-20 malzeme Cr18-20







11) 1000KW 1000kw katı kaynakçı
