Hammaddeler, bitmiş ürün, süreç ve kullanıcı konfigürasyon profili
1Çiğ maddenin koşulları:
(1) Sıcak veya soğuk olarak yuvarlanmış çelik şeridi (GB700-88, GB1591-88'e uygun)
- Malzeme: Düşük karbonlu çelik, düşük alaşımlı çelik
Hammaddenin verim sıklığı:σs≤345Mpa
Hammaddenin germe dayanıklılığı:σb≤560 Mpa
(3) Şerit kalınlığı: kare boru Kalınlığı 3-16mm ((GB708-88)
(4) çelik şerit genişliği: 270-800mm ((± 0,2mm)
(5) çelik sarmalın iç çapı:Φ508-Φ760mm
(6) çelik bobin dışı çapı: Φ1100-Φ2000mm
(7) en fazla bobin ağırlığı:16TON
2Tüp boyutu aralığı:
(1) kare tüp: 80x80 ¢ 200x200mm
(2) ürün kalınlığı:
kare ve dikdörtgen boru:3-16mm
- Uzunluk: 4-12M
- Hız: 10-30m/dakika
- Ekipman Enerjisi Ortalama talebi:
Güç kaynağı: 380V 50Hz 3 FASE
3Ürün süreci
Raw material (strip) -loading car--- uncoiler - Cutting and Welding- feeding - Storage material - passive leveling - forming rolling--high frequency welding -- remove the weld burr -----cooling --sizing-- coarse straightening - length cut - collection
Ana ekipmanın tanıtımı
Yükleme arabası, çelik sarmaşının yükleme pozisyonundan sarmaşının açılmasına kadar yapılması için kullanılır. Aynı zamanda, çelik sarmaşının iç deliğinin sarmaşının koni üzerinde doğru bir şekilde ayarlanması için, yağ silindirini kaldırır.Rulo açma gerilmesinden sonra, ilk konuma geri it.
Bobin OD: Φ1100 Φ2000 mm
Bobin kimliği: Φ508-Φ760mm
Genişliği: 270-800 mm
Sürüş hızı: 4 m/min
Çıkış gücü: 3,5 metre.
Transmisyon motor gücü: AC4KW ((Çifte zincirli tahrik)
Yükseltme hidrolik silindirinin çapı×tak:Φ200×650 mm
Hidrolik sistem çalışma basıncı:8 ̇10 MPa
Yukarı itme gücü: 16 T ((6MPa)
En fazla bobin ağırlığı: 16T
Tek iğneli hidrolik genişleme ve kasılma tipi bobin, rulo kaydırıcı blok tipi, destekle, çift disk fren, iki fren,
Davul çapı: Φ508 mm -Φ760 mm, uncoiler makinesinin yatay kontrol fonksiyonu vardır, genel genişlik yönünü ayarlayabilir.
teknik parametreler
Rulo dışı çapı: Φ1200-Φ2000mm
Bobin genişliği: 270-800mm
Bobin ağırlığı: 16 ton
Konus hareket yöntemi: hidrolik
Konus tipi: hidrolik genişleme
Konik hareketli hidrolik silindir ocağının çapı:Φ140/Φ100 mm
Ana motor AC7.5KW
Kablo açma hızı: 6m/dakika
Çıkarma motor zinciri modeli 28A-2
Fren tipi:Pneumatik
Fren modeli: 2× DBH205
Koplama açma ve kapatma yöntemi: Pnömatik
Kablo açma ve kapanma silindir deliği Φ125 mm
Düz başlı cihaz ve kürek, çelik kemer kafasını sökmek ve çelik kemeri düz başlı sıkıştırma düzleme makinesine göndermek için dekolye ile eşleştirilir.Kılıç çelik şeridin başını düzleştirmek için düz başlı basınç rulo ile eşleştirilmiştir ve sonra çelik şerit çimdik rulo gönderilmektedir.
Teknik parametreler:
Genişliği: 270-800 mm
kalınlığı 3 ′′16 mm
Kürek teleskopik silindir:Φ125/Φ90mm
Blade salıncak silindir: Φ125/Φ90mm
Bıçak malzemesi: 50Mn
Basınçlı rulo salıncak silindir Φ140/Φ100mm
Tekerlekli sürüş formu
Hidrolik motor
Hidrolik motor modeli 1QJM32-32Z3
Düz rulo silindir Φ100/Φ70mm
Düz başlı cihaz salıncak kolu: kaynaklı kutu yapısını benimseyin
Kürek cihazı: Dikey bıçak kullanın
- Çipleme düzeleme makinesi
Düz başlı cihaz, basınç rulo ve kürek, çelik şerit başını sökmek için decoiler ile işbirliği yapın ve çelik şeritini sıkıştırma düzeltme makinesine gönderin.Pinch rulo çelik kemer sıkmak için hidrolik olarak basılır, ve çelik kemer sıkıştırma rulo göndermek için ana motor döndürülür. çelik kemer sıkıştırma düzeltme girdikten sonra,Düzleştirme silindir, çelik şeridi düzleştirmek için uygun bir konuma basılır., ve çelik şeridi kesme kıç kaynak makinesine gönderin ve kesme kıç kaynak makinesinin kesme kıç kaynak makinesini tamamlaması için işbirliği yapın.
Teknik parametreler:
Genişliği: 270-800 mm
kalınlığı 3 ′′16 mm
Kısaltma motoru AC30KW ((Sıklık)
Pozitif sıkıştırma düzeleme hızı 7m/min
Çizik rulo şekli ve azaltma:İki rulo türü, hidrolik basınç
Silindirden aşağı sıçrayın Φ160/Φ110mm
Çizik rulo çapı×uzunluğu Φ280×850mm
42CrMo, sıkıştırma silindir malzemesi
Sıkıştırma silindirinin ve düzeltme silindirinin aktarım biçimi:Sıkıştırma silindirleri yukarı ve aşağı tamamen aktif ve düzeltme silindirleri altta aktif.
Pasif sıkıştırma düzeleme hızı ≤30m/min
Düzleştirme rulo şekli ve azaltma
Üst iki alt üç silindirli tip, hidrolik basınç
Düzleştirme rulo basınç aşağı silindir Φ200/Φ160mm
Düzleştirme rulolarının çapı × uzunluğu Φ200 × 850 mm
Düzleştirme silindir malzemesi 42CrMo
Rulo söndürme sertliği ve derinliği HRC52 ′58, derinliği:3 ′5 mm
Dikey rulo çapı × yüksekliği Φ200 × 300 mm
Dikey rulo yapısı: I şeklindeki çift dikey rulo
Dikey rulo malzemesi 42CrMo
Rulo söndürme sertliği ve derinliği HRC52 ′58, derinliği:3 ′5 mm
Dikey rulo genişliği ayarlama motoru 2 ×AC2.2KW
Koplama açma ve kapatma yöntemi: pnevmatik
Kablo silindir boşluğu: Φ125mm
- Otomatik kesici ve kaynak:
Teyp başının ve kuyruğunun düzensiz kısmını kesmek ve önceki sarmalın teyp kuyruğunu bir sonraki sarmalın teyp başıyla hizalamak için kullanılır ve sarmalı sürekli beslemek için birbirlerine kaynak verir.
Yapı biçimi: kesme kaynak yatağı, sıkıştırma besleme cihazı, çift merkezleme cihazı, çift kesme kesme sistemi, kesme plaka sistemi, kaynak alt plaka tahrik sistemi vb.
Teknik parametreler:
Çelik bant kalınlığı:3-16mm
Çelik şerit genişliği: 270-800mm
Çelik şerid sertliği:
σb≤520Mpa;σs≤350Mpa
kesim tipi: hidrolik
Sıkıştırma tipi:hidrolik
kaynak türü: motorla AC0.55KW
Hidrolik çalışma basıncı:10Mpa
kaynak hızı: 0,4 ̇ 0,6 m/min
Kesim yöntemi: Gilyotin hidrolik makaslar
Kesme yapısı şekli: Çift Makas Blade
Kesme kenarı malzemesi: 6CrW2Si
Butt kaynaklı sıkıştırma silindir:
F125/F90mm
Çizgi rulo malzemesi: l 42CrMo
Çip biçimi: Alt makara aktif
F125/F90 mm'lik silindir sıkıştır
Kırpma hızı: 5m/dakika
Kısaltma motoru: AC15kW
Koplama açma ve kapatma yöntemi: pnevmatik
Kablo silindir boşluğu: Φ125mm
Bu makine kesme kaynak makinesi ve ana makine arasında (formasyon boyutlandırma fabrikası), bir silindir çelik rulo kullanıldıktan sonra kullanılır, bir sonraki silindir rulo rulo çözülmeden hazırlanmadan önce,kesme ve kıç kaynak zamanı, ev sahibi (forming boyutlandırma fabrikası) sürekli üretim ve yeterli bant çelik depolama.
Bu ünite basın ve taşıma malzeme cihazı, akülatör montajı, taşıma malzeme birimi, elektrikli kontrol birimi içerir.
- Baskı ve taşıma malzeme aygıtı:Başta çerçeve, elektrikli motor, fren ünitesi, döngü yönü aktarma gücü ekseni, baskı ve taşıma yuvası,Rehber rulo basınçlı hava sistemi, denetlenen hız birimi; Akkumulatöre bant çeliği sağlayabilir ve ortalama süreleri taşıma hızı bilgisini elektrikli kontrol sistemine aktarır,Durun dediğimizde malzemeyi bu üniteye götürün., elektrikli motor ve basın durdurur ve mola ile taşıma malzeme yuvarlama, ve aynı zamanda elektrikli motor ve birim taşıma malzeme hızı taşıyabilir hız ayarlayabilirsiniz.
- Akkumulatör çerçeve montajı: elektrik motoru, çerçeve, iç çember yuvarlaması, dış çember yuvarlaması ve basınç yuvarlaması içerir.Basınç & taşıma biriminden bant çelik malzeme depolamak için kullanılabilir ve merkez gönderme malzeme rulo çekmek olabilir.
- Gönderme malzeme aygıtı: çerçeve, rehber yön ruloları, yüksek veya düşük bir yerden çıkış rulolarını içerir.Çelik şeridi şekil sistemi taşıyabilir ve elektrikli kontrol cihazına taşımak malzeme hızı bilgi gönderebilir.
(4) Özellik:
çapı: 14m
Akkumülatör tipi: Dış besleme ve iç teslim
Çelik sarmal kalınlığı:3-16mm;genişliği:270-800mm
taşıma malzemesinin hareket hızı:Vmax=80m/min
besleme motor gücü: AC 132kw
depolama motoru: AC 17.5KWx17SET
Depolama alanı:5m2

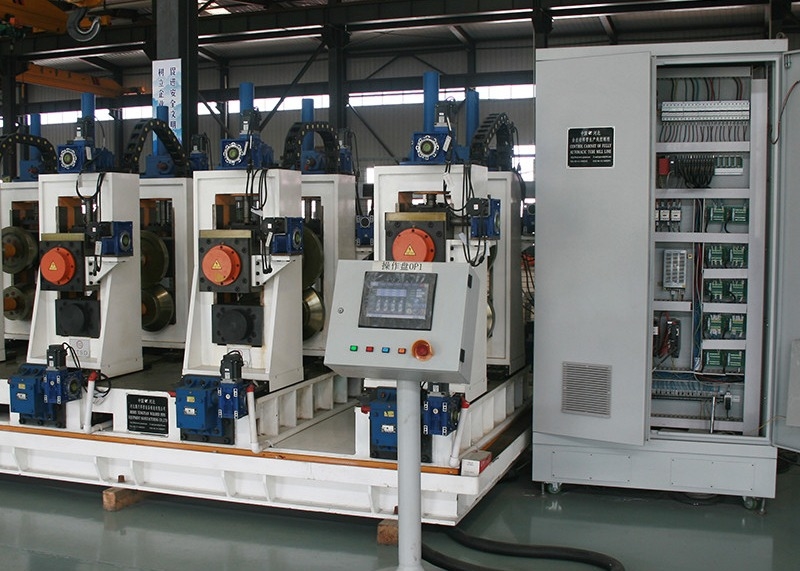

- şekillendirme ve boyutlandırma fabrikası:
12 stand oluşturmak, 4 stand boyutlandırmak, hindi başı 2 stand
- Bilgisayarlı freze testere
Saldırgan çelik boruyu aşağıdaki akış tablosuna kes.
Devamlı çalışan valsan çelik boruyu uçan testereye teslim ettiğinde, testere arabası boru hızı ile izler ve senkronize olur, sıkıştırma bloğu klemler,ve çubuk bıçağının dönüşü ile döner masada kurulu iki testere kesme sistemi, besleme AC servo motorun tahrik altında radyal besleme yapar. Bu sırada döner masa da dönüyor,ve testere kesme sistemi rotatif masa ve kendi besleme arasında bileşik hareket yapar, ve kesilmiş parçanın kesim şekli yolu boyunca çelik boru keser.Sonra sistemler yerine geri gevşer ve bir sonraki çalışma döngüsünü bekler.Kesici besleme kutup koordinat türü kullanır.
Ekipmanın bileşimi:
Karosere sistemi, testere makinesi, tahrik sistemi, döner disk sistemi, besleme sistemi, jig, rulo cihazı, hız ölçüm cihazı, hidrolik sistem, kontrol sistemi
Temel parametreler:
kare boru boyutu:80x80-200x200mm
Çelik şerit kalınlığı: 3 ′′16 mm
Çelik bant malzemesi:karbon çelik, önceden galvanizli sıcak vallası bant, soğuk vallası bant
Kesim uzunluğu: 4-12m
Kesim doğruluğu: ≤2mm
Kesim tipi:Çifte testere bıçağı, döner freze kesimi
İzleme hızı:Tüp mil ile aynı (10-30m/min)
Ekipman fonksiyonu:otomatik,manual,Kısa uzunlukta kesme fonksiyonuna sahiptir
Kısa uzunluğu 6 metreden daha büyük.
Kontrol türü: Siemens AC servo konumu
Besleme yönü: Müşterinin talebine göre
Makine parametreleri:
Kesim motoru:servo AC14kw
Besleme motoru:servo motor AC3.5kw bir set
Sürücü motoru: DC45KW
Sıkıştırma tipi:hidrolik
Çakmak yatağı,çakmak makinesi,döner disk sistemi ve yalıtım işlemine sahip kesme sistemi.
Rehber çizgi miktarı 4, Tayvan shangyin markası veya Nanjing
Elektriksel parametreler:
- Otomatik paketleme makinesi
Fonksiyon açıklaması:
Sayım, paletleme: Çelik boru sayısı belirtilen sayıya ulaştıktan sonra, tüm çelik boru katmanı katman emici mekanizma ile malzeme çerçevesine gönderilir.paketin türüne göre, yığılma tamamlandıktan sonra, çelik borular paketinin tamamı paketleme rafına taşınır.
Kemerleme: Paket aktarım rulo tablosu çalıştırılır ve tüm çelik borular paketleri paletleme istasyonundan taşınır ve kemerleme istasyonuna aktarılır;Otomatik paketleme ve kaynak tamamlandı., ve su aynı zamanda kontrol edilir.
Traverse: Yan rulolar açılır ve paketlenmiş çelik borular çıkarılır.
döngü:Tüm çelik boru paketi çıkarıldıktan sonra, kaldırma platformu alıcı konuma döner ve bir sonraki çelik boru paketi istiflenmesini bekler.Çelik boruların her paketi arasındaki yığma bağlantısı iş sürekliliğini sağlamak için sorunsuz doklama gerçekleştirir.
Elektriksel kontrol PLC program kontrolü, dokunmatik ekran (PLC Alman Siemens'i benimser), insan-makine diyalogunu gerçekleştirir, manuel ve otomatik arasında serbestçe geçebilir,Ve elektrik bileşenleri Delixi markasını kullanıyor.Programda, sadece katman başına çelik boru sayısı, çelik boruların her bir paketinin katman sayısı ve gerekli parametreleri girmeniz gerekir.balon otomatik olarak gerekli çelik boruların tam paketi yığacak.
Not: Cihaz her çalıştırıldığında otomatik olarak sıfıra ayarlandıktan sonra, kendi kendini kontrol eder. Cihaz normal bir durumda olduktan sonra resmi olarak çalıştırılabilir.
Otomatik kemerleme makinesinin teknik parametreleri
Kısıtlama yöntemi: kesinti yok, dört kesinti pozitif ve negatif kesinti
Bağlama sertliği: bandın temel malzemesinin% 70'ine kadar
Nakil modu: besleme ve geri sarma frekans dönüşüm fren motoru
Gerginlik aralığı: 15KN ayarlanabilir
Filtrasyon hızı: 90m/dakika
Bağlama hızı: 23 saniye/döngü (çanta boyutuna bağlı olarak)
Voltaj: 380V/50HZ
Kontrol voltajı: DC24V
Güç tüketimi: uncoil1.5KW; baş1.5KW
Ana bileşenleri:
| - Hayır, hayır. |
Adı |
miktarı |
Notlar |
| 1 |
Döner besleme |
5 set |
Motor sürücüsü 7.5KW |
| 2 |
Adımlı besleme |
5 set |
Motor sürücüsü 7,5 kW |
| 3 |
Tek baskı katmanı baskı sistemini saymak |
5 set |
Motor sürücüsü4.5KW
Servo motor
|
| 4 |
Kalkıtma paletleme sistemi |
5 set |
2 set motor sürücüsü 7.5kw servo |
| 5 |
Sonlarını hizalayın. |
1 set |
Silindir modeli 100x500 |
| 6 |
Transfer arabası |
5 set |
Motor 2.2kw |
| 7 |
Otomatik kemerleme |
1 set |
|
| 8 |
Rol taşıyıcı |
8 set |
2.2kw motor |
| 9 |
Depolama çantası |
4 set |
4KW motor |
| 10 |
Elektrikli kontrol sistemi |
1 set |
plc tai PLC |
| 11 |
Hidrolik istasyon |
1 set |
7.5kw motor |
10) Rollerin malzemesi: Cr18-20
11) 1200kw katı kaynak
