Şekillendirme Yöntemi: | Silindirlerle Soğuk Rulo Şekillendirme | Malzeme: | Düşük karbonlu çelik ve düşük alaşımlı yapı çeliği |
---|---|---|---|
yuvarlak boru çapı: | 12 mm - 25 mm | Kare boru çapı: | 10 * 10mm - 20 * 20mm |
boru kalınlığı: | 0.2-0.4mm | Kalıplama hızı: | 30-100m / dak |
Rulo Ağırlığı: | ≤1.0T | kaynakçı: | 150KW Yüksek frekanslı Katı Hal Kaynakçı |
Vurgulamak: | CE kare borulu değirmen,kalınlık 0.4mm kare borulu değirmen,kalınlık 0.2mm kare borulu değirmen |

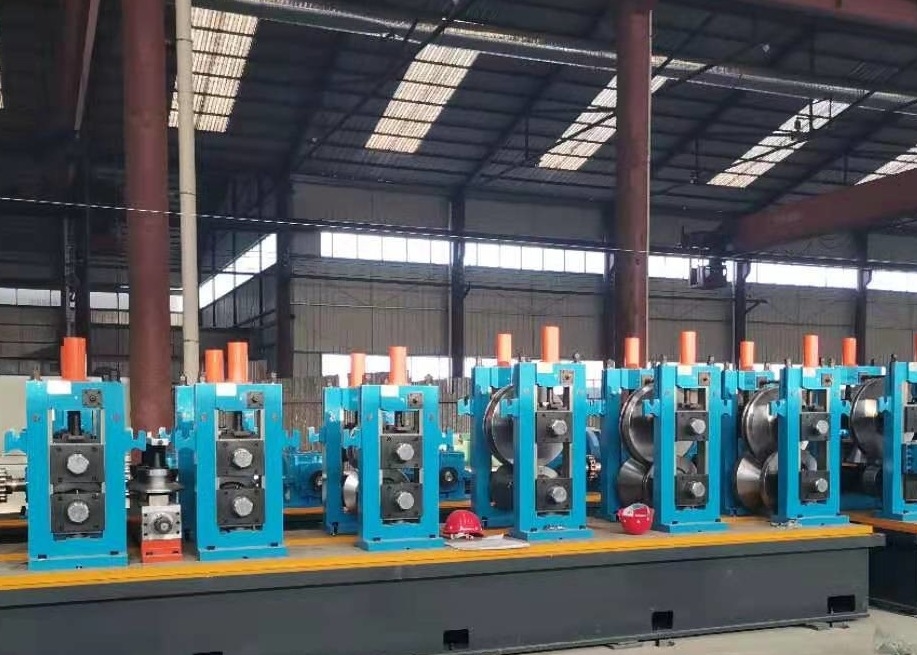

HG25 Yüksek Hassasiyetli Boru Üretim Hattı
HG50 Yüksek Hassasiyetli Boru Üretim Hattı, 12mm-25mm yuvarlak boru, 0.2-0.4mm kalınlık, Kare boru: 10*10mm-20*20mm 0.2-0.4mm kaynaklı borular üretmek için tasarlanmıştır.ve ilgili boyuttaki deforme olmuş borular.Rulo geçiş tasarımını benimseyen üretim hattı, kaliteli işleme ve yüksek hassasiyetli montaj ile kaynaklı çelik borular üretebilir.
Çalışma karakterini ve ortamını ve güvenlik ve üretim karakterini iyileştirme, yüksek verimliliği garanti etmek için silindirin maliyetini düşürme tasarım kılavuzuna göre, HG50 üretim hattı, çift yarıçaplı delik tasarım stilini benimser.
(1)YB189-64 standardına uygun
(2) Malzeme : Düşük karbonlu çelik ve düşük alaşımlı yapı çeliği
(3)Mekanik özellikler: σb≤520Mpa, σs≤365MPa
(4) Şerit Genişliği: 35-80mm
(5) Şerit Kalınlığı: 0.2-0.4mm
(6) Bobinlerin İç Çapı:φ480~φ520mm
Bobinlerin Dış Çapı:φ1000~φ1800mm
Bobin Ağırlığı: ≤1.0T
(二) Kaynaklı Boru Özellikleri:
(1) Yuvarlak boru: 12mm-25mm 0.2-0.4mm
Kare boru : 10*10mm-20*20mm 0.2-0.4mm
(2)Sabit Kesme uzunluğu:4-12m
(3) Boru kesme Hassasiyeti: 0-3mm
Bobin Yükleme → Bobin Açma → Kesme ve Kaynak → Yatay Spiral Akümülatör → Şekillendirme, HF kaynağı, Çapak Alma, Soğutma, Boyutlandırma, Doğrultma →STD Soğuk kesme testeresi → İletim → Paketleme → Depolama
ERW yüksek hassasiyetli boru haddehanesinin kısa tanıtımı
HG serisi yüksek hassasiyetli düz dikiş kaynaklı boru üretim hattı, 7mm-508mm çapında ve 0.4mm-20mm et kalınlığında kaynaklı çelik boru üretmek için kullanılmaktadır.Dairesel boruların işlenmesi kapsamında kare borular, dikdörtgen borular, eliptik borular vb. gibi özel şekilli borular da üretebilmektedir.ERW boru üretim hattı gelişmiş teknik özelliklere sahip bir üründür.Bu birim, dünyadaki en gelişmiş FFX ve FF şekillendirme sistemini benimser ve tasarım kılavuzu rulosunun araçları ve nihai doğrulaması olarak Alman COPRA haddeleme şekillendirme tasarım yazılımını seçer.Ünite, istikrarlı, yüksek kaliteli çelik yüzey, kolay değiştirilebilir özellikler, ileri teknoloji, güvenilir ekipman ve mükemmel üretim sürecinin avantajlarını oluşturmuştur.
ERW Tüp Değirmen Diğer Model
modeli | Çap Aralığı | Boru Kalınlığı | Kalıplama hızı (m / dak) | Motor Gücü (KW) | mekanik alan (m³) |
HG20 | 8-20MM | 0.3-1MM | 30-120 | 55 | 7×50 |
HG32 | 12-32MM | 0.3-2.0MM | 30-120 | 75 | 7×50 |
HG50 | 16-50MM | 0.8-2.5MM | 30-110 | 110 | 7×60 |
HG60 | 20-60MM | 0.8-3MM | 30-100 | 132 | 7×65 |
HG76 | 12-76MM | 1-3MM | 30-100 | 320 | 8×80 |
HG89 | 32-89MM | 1-4MM | 30-80 | 350 | 8×80 |
HG114 | 45-114 MM | 1.5-5.0MM | 30-60 | 400 | 10×100 |
HG165 | 60-165MM | 3-7MM | 30-50 | 600 | 10×110 |
HG219 | 114-219MM | 4-8MM | 20-40 | 800 | 12×150 |
HG273 | 114-273MM | 4-10MM | 15-30 | 1000 | 18×160 |
HG325 | 165-325MM | 4-12MM | 10-30 | 1200 | 18×180 |
HG426 | 165-426MM | 4-16MM | 8-25 | 1400 | 18×180 |
HG508 | 219-508MM | 4-20MM | 8-20 | 2000 | 21×180 |
