Yuvarlak Kare Dikdörtgen Borular için ERW Çelik Boru Üretim Hattı

Name: Yuvarlak Kare Dikdörtgen Borular için ERW Çelik Boru Üretim Hattı
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG273
Price: 50,000.00 USD
Availability: InStock

Ürün detayları:

Menşe yeri:	Çin
Marka adı:	Tengtian
Sertifika:	CE / ISO
Model numarası:	HG273

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Marka adı:

Tengtian

Sertifika:

CE / ISO

Model numarası:

HG273

Oluşturma yöntemi:

ERW Çelik Boru Üretim Hattı Çelik Bant Besleme Ünitesi

Bobin ağırlığı:

15000Kg

Yüksek frekanslı Kaynakçı:

600kw

Yuvarlak:

Φ89-273mm

Kare:

70*70-200*200 mm

kaynak hızı:

Maksimum 50m/dk

Dikdörtgen:

80*60-300*100mm

Kalınlık:

1.5-8 mm

Vurgulamak:

High Light

Vurgulamak:

60mm çaplı çelik boru üretim hattı

20mm çaplı çelik boru üretim hattı

hf kaynaklı boru üretim hattı

Ticaret Bilgisi

Min sipariş miktarı:

1 Takım

Fiyat:

$100000 to $1 million

Ambalaj bilgileri:

Özel ihracat ambalajı ve konteynere sabitlenmiş

Teslim süresi:

6 ay

Ödeme koşulları:

T/T, L/C

Yetenek temini:

100 Takım / Yıl

Ürün Açıklaması

ERW Çelik boru üretim hattı - Çelik kemer besleme ünitesi

Ürün Özellikleri

Şekilleme Yolu	ERW Çelik boru üretim hattı Çelik kemer besleme ünitesi
Bobin ağırlığı	15000kg
Yüksek frekanslı kaynak makinesi	600KW
Yuvarlak boru aralığı	Φ89-273mm
Kare boru aralığı	7070-200200 mm
kaynak hızı	Max 50m/min
Dikdörtgen boru aralığı	8060-300100mm
Kalınlık aralığı	1.5-8mm

Teknik parametreler

Maddi Gereksinimler

Çizgi çelik YB189-64 standardına uygun olmalıdır
Düşük karbonlu çelik ve düşük alaşımlı çelik ile uyumludur (δb≤520Mpa; δs≤340Mpa)
Bobin özellikleri: İç çapı Φ508-Φ610mm, Dış çapı Φ1000-Φ2000mm

Güç Gereksinimleri

Toplam makine ve elektronik gücü: ~ 1200KW
Yüksek frekanslı kaynak: 600KW
Sıkıştırılmış hava: 6m3/m 0,4-0,6Mpa'da

Üretim süreci

Tam üretim süreci şunları içerir:

Çizgi çelikten sarmaşka
Rulo açma ve düzleştirme
Düzleştirme ve uç kaynak
Malzeme depolama ve şekillendirme
Kaynaklama, soğutma ve boyutlandırma
Kesim ve ambalajlama

İşleme Yeteneği

Yuvarlak borular:Φ89-273mm
Karesi borular:70*70-200*200 mm
Dikdörtgen borular:80*60-300*100mm
Kalınlık aralığı:1.5-8mm
En yüksek üretim hızı:50m/dakikada

Ana bileşenler

- Hayır, hayır.	Bileşen	miktarı	Birim
1	Bobin araba	1	Parça
2	Rulo açmak	1	Parça
3	Düzleştirme ünitesi	1	Parça
4	Düzleştirme birimi	1	Parça
5	Butt Shear & Welder	1	Parça
6	Yatay Spiral Akkumulator 6M	1	Parça
7	Kalıplandırma ve Boyutlandırma	1	Parça
8	Döşeme Tesisi	1	Parça
9	Otomatik çelik boru paletleme makinesi	1	Parça
10	600 kW H.F. kaynak makinesi	1	Çizgi

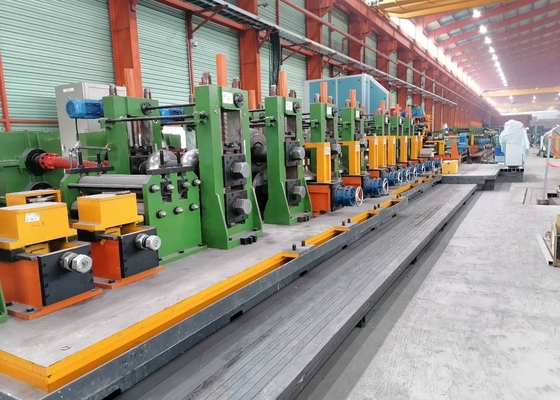

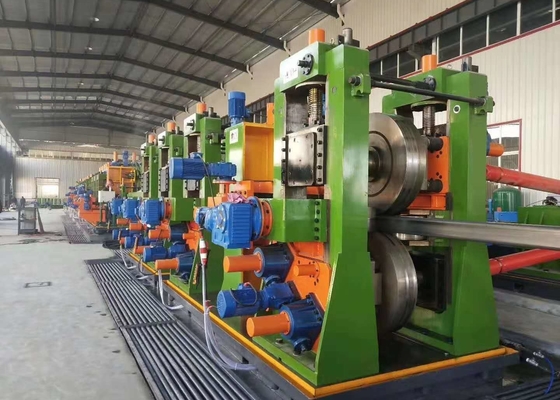

Ürün Resimleri

Kullanılabilir Modeller

Model	Çap aralığı	Boru kalınlığı	Kalıplama Hızı	Motor Gücü	Mekanik Alan
HG20	8-20MM	0.3-1MM	30-120 m/min	55 KW	7×50 m3
HG32	12-32MM	0.3-2.0MM	30-120 m/min	75 KW	7×50 m3
HG50	16-50MM	0.8-2.5 mm	30-110 m/min	110 KW	7×60 m3
HG60	20-60MM	0.8-3MM	30-100 m/min	132 KW	7×65 m3
HG76	12-76MM	1-3MM	30-100 m/min	320 KW	8×80 m3
