Teknolojik Süreç:
Sarma bobini → ayar bobini → çözülme- kesme ve kaynak yapma → yatay kılavuzlama → besleme → depolama → boşaltma (elektrik kontrol sistemi ve hidrolik sistem) → şekillendirme → kaynak → boyutlandırma → uçan testere → rulo yolu üzerinde tabloyu tükendi.
Ekipman bileşeni
1. Çift kafalı uncoiler:
Fren silindirle kontrol edilir ve silindir modeli SC80X25FA'dır.
(1) Maks. bobin ağırlığı: 5t
(2) Bobin iç çapı: 440-510mm
(3) şerit kalınlığı: 5.0mm
(4) Maks. bobin genişliği: 400mm
2. Çift kolonlu hidrolik kesme makinesi:
(1) Kesilecek çelik şerit genişliği: ≤400mm
(2) Kesilecek çelik şerit kalınlığı: ≤5mm
(3) Kesme yöntemi: hidrolik silindir gücü
(4) Pompalama motor gücü: 5.5Kw
3. sarmal akümülatör ve kafes akümülatör de dahil olmak üzere depolama cihazı, bunlardan seçebilirsiniz:
3-1. Sarmal akümülatör (ø5m): Aşağıdakileri içeren (1) - (5)
(1) Düşük devir tablası:
Braket, seviye silindiri ve dikey makaradan oluşur. Seviye silindiri şerit çeliği bilinen şekilde destekler ve dikey silindir şeridi ayarlayabilir ve yönlendirebilir, bant genişliği için uygundur400mm.
(2) Düzleştirme ve besleme makinesi:
Rotasyon kısmı, dişli kutusu ve üniversal kuplaj içerir. Taban çelik yapıdır. Bant genişliği≤400mm için uygundur. Pnömatik fren ve motor 18.5KW ile.
(3) Akümülatör:
Güç parçasından, şeridin iç kısmından, dikey silindirden, düz silindirden, palet dıştan takma silindirinden, besleme engelleme silindirinden oluşan şeridi saklamak, yüklemek ve boşaltmak ve sürmek için kullanılır. Dönme kısmı motor, vites kutusu ve üniversal bağlantı içerir.
(4) Yüksek devir tepsi:
Braket, seviye silindiri ve dikey makaradan oluşur. Bu bant genişliği 400mm için uygundur.
(5) elektrik kontrol kutusu:
3-2.Cage akümülatör: Aşağıdaki (1) - (3) dahil
(1) Besleme makinesi:
İki eksenli sıkma ve besleme tipi besleme makinesi sürüş, sıkıştırma, bloke etme silindirinden oluşur. Bant genişliği≤400mm için uygundur.
(2) Malzeme toplama kafesi:
Çelik çit, çelik korkuluk, avara, seviye silindiri ve zihnin chakpa'larından oluşan depolamak için kullanılır.
(3) elektrik kontrol kutusu:
Ana orijinal üretim ve elektronik ekipmanların aşınma parçaları GB'ye uygundur. Üç fazlı dört telli sistem.

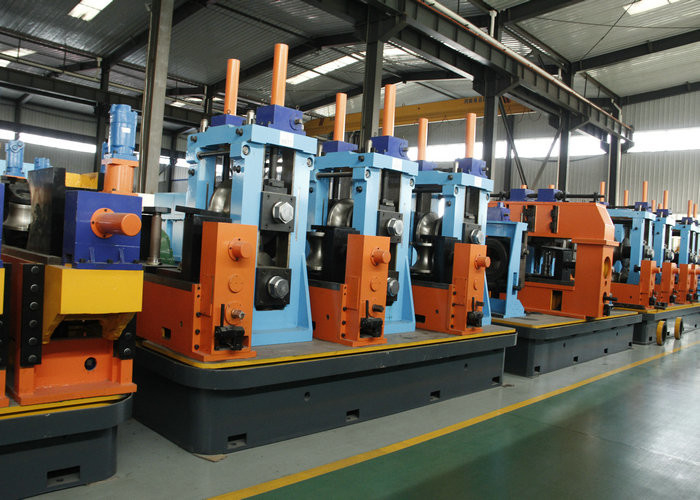

4. değirmen ana motor:
(1) Şekillendirme kısmı: yedi adet portal tipi makaralar
(2) Kaynak kısmı: Katı hal yüksek frekanslı indüksiyon kaynağı
(3) Soğutma kısmı: soğutucu soğutma
(4) Son işlem kısmı: beş adet portal tipi silindir
Boru hattı hattının ana teknik parametresi
(1) Boru çapı: φ60-ø120mm
(2) Boru duvar kalınlığı: 2.0-5.0mm
(3) Elektrik motoru: Parça şekillendirme: 110Kw, Son işlem parçası: 132Kw.
(4) Seviye makaralı aks çapı: ø100, Malzeme 40Cr
(5) Dikey makaralı aks çapı: ø70, Malzeme 40Cr
5. Katı hal yüksek frekansı:
(1) Model: GGP400-0.2-HC
(2) Giriş gücü: 3p, 380V, 50HZ
(3) Çıkış gücü: 400KW
6. bilgisayar kontrollü uçan testere:
(1) Ölçek doğruluğu: ± 3mm
(2) Ölçek uzunluğu: 4-8m
(3) Maksimum hız: 70m / dak
(4) Testereler hareketi: pnömatik (sallanan)
(5) Dairesel metal testere bıçağını kullanın
7. boşaltma tablosu:
Model: haddeleme yolu üzerinde Konveyörlü, tersine pnömatik (3Kw, 6 sınıf motorlu)
